162 | FSA 050 | Termékleíráshu
4.4.2 Forgókapcsolók/gombok
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

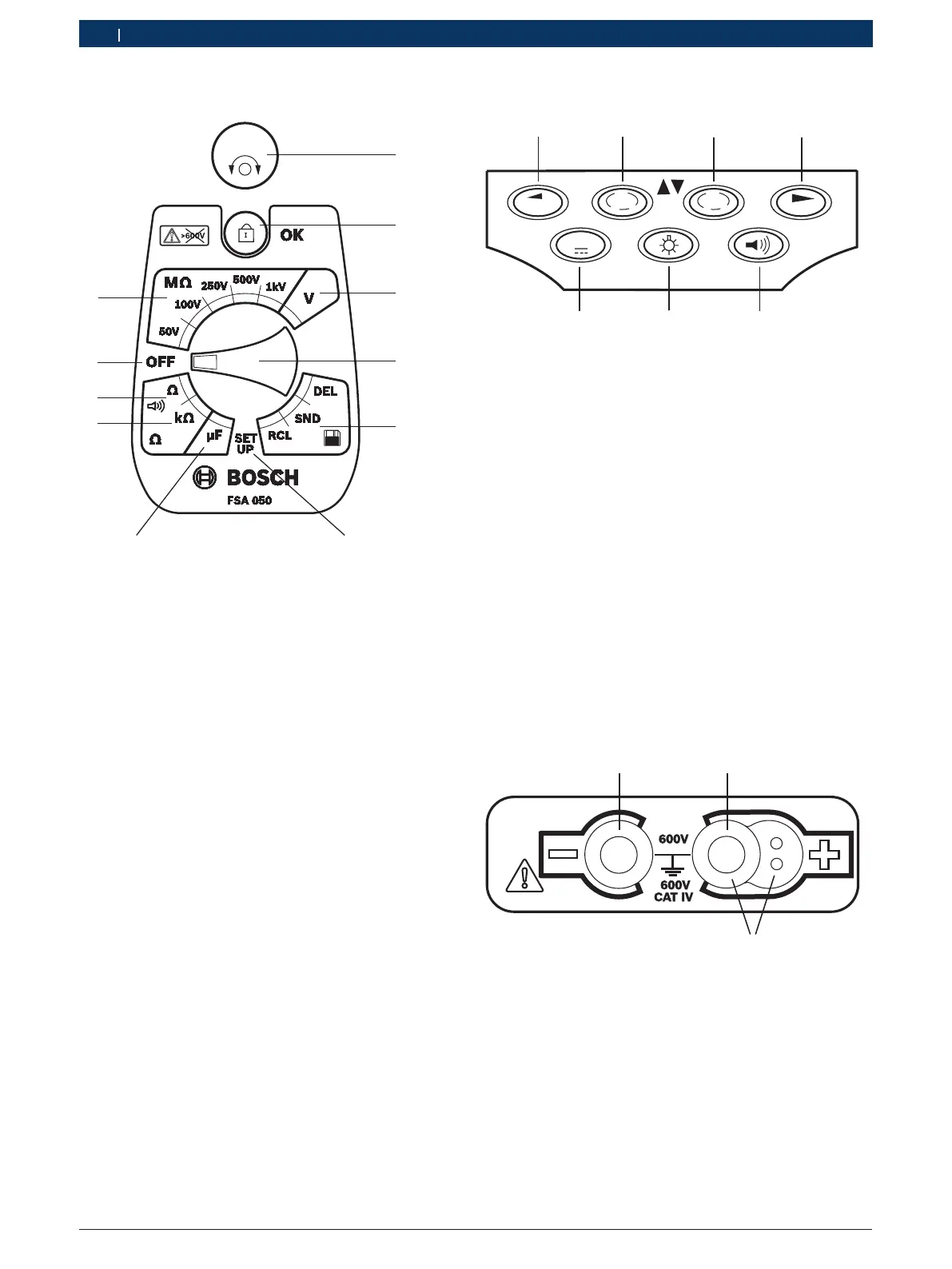

2 ábr.: Forgókapcsolók/gombok
1 TEST (Teszt-/nullázó gomb)
2 /OK (lezáró/megerősítő gomb)
3 Feszültségmérési tartomány
4 Forgókapcsoló
5 A mentett eredmények megjelenítése (RCL)/törlése (DEL) vagy
adatátvitel (SND)
1)
6 SETUP (Telepítés) menü
7 Kapacitás mérési tartomány
8 Ellenállás mérési tartomány
9 Folytonosság méréstartomány
10 Kikapcsoló (OFF)
11 Szigetelés mérési tartomány
1)
Adatátvitel csak a CompacSoft[plus] szoftverrel együtt
4.4.3 Funkciógombok
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
3 ábr.: Az FSA 050 funkciógombjai
1 STORE (mérési eredmények mentése vagy kiválasztó gomb a
SETUP menüben)
2 DAR/PI/t vagy  (szigetelésanalízis vagy kiválasztó gomb mentett
mérési értékek esetén)
3 μA/s/V vagy  (amper, másodperc vagy volt kijelzése vagy kivá-
lasztó gomb mentett mérési értékek esetén)
4 Tovább (kiválasztó gomb a SETUP menüben) vagy
állapotkijelzés (FSA/STA) a mérési tartományokban
5 Zümmögő be/ki
6 Háttérvilágítás be/ki
7 TRMS vagy DC
Az LCD-kijelző háttérvilágítása (3. ábra, 6. tétel) az FSA
050 bekapcsolt állapotában választható ki. A háttérvilá-
gítás 20másodperc után automatikusan kikapcsol.
A zümmögő (3. ábra, 5. tétel) folytonosságméréshez
bekapcsolható. A szimbólum megjelenik az LCD-kijelzőn
(5. ábra, 4. tétel).
4.4.4 Csatlakozóblokk
459896-05_Ko
1
2
3
4 ábr.: Csatlakozóblokk
1 Csatlakozópersely (–) a fekete mérővezetékhez
2 Csatlakozópersely (+) a piros mérővezetékhez
3 Perselyek (+) a távmérő érzékelőhöz
