Bosch FSA 050 - 4 产品说明; Compacsoft[Plus]工作条件; 供货范围; 设备说明

1 689 989 102 2019-05-24| Robert Bosch GmbH
382 | FSA 050 | 产品说明zh
4. 产品说明
4.1 应用
FSA050既可以通过蓝牙与电脑以及安装的FSA7xx/500软
件（CompacSoft[plus]）进行通信，也可以作为独立设备使
用。
使用FSA050可以对电动车/混合动力汽车进行绝缘分析。
另外也可以检测电压、电容器及电阻。
4.2 CompacSoft[plus]工作条件
装有Windows7、Windows8或Windows10操作系统的电
脑至少配有适用于USB蓝牙适配器或USB接线的自由USB接口。
电脑必须安装CompacSoft[plus]的最新版本。
i FSA050出厂时拥有10mW的蓝牙发送功率（2级）。
蓝牙等级的改变只能通过CompacSoft[plus]软件进行。
4.3 供货范围
名称 订单号
FSA050 –
箱子 1685438640
测量线（红色/黑色）配有
接线端子（红色/黑色）
1684430075
蓝牙USB适配器 –
电池(5节) –
校准证 –
遥测传感器 1684430074
DVDCompacSoft[plus] 1687370275
使用说明书 1689979922
1689989102
4.4 设备说明
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

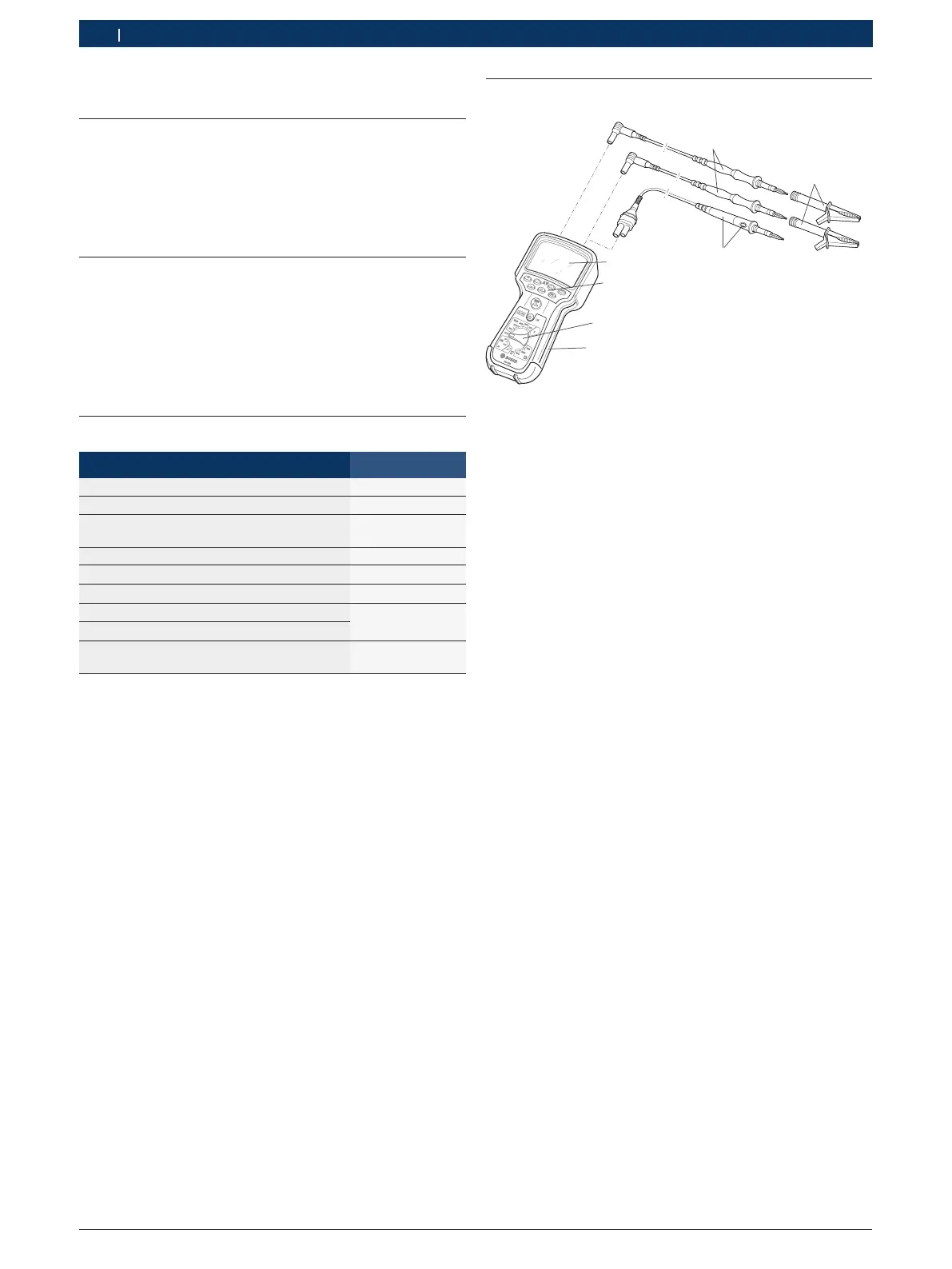

插图1: FSA050
1 红/黑色测量线
2 红/黑色接线端子
3 带测试/复位键（TEST）的遥测传感器
4 LCD显示屏
5 功能键
6 测量功能转动开关
7 保护橡胶层
4.4.1 遥测传感器
遥测传感器可代替红色的测量线。在绝缘分析时，测试在遥
测传感器上具备的功能与FSA050的TEST相同。
为了电阻测量（Ω），黑色测量线和遥测传感器电阻可归零。
使用遥测传感器进行绝缘分析时的方法：
1. 插接FSA050黑色负极插口上的黑色测量线。
2. 插接FSA050红色3极正极插口上的遥测传感器
（以代替红色测量线）。
3. 将黑色测量线和遥测传感器与待测试的开关电路连接。
4. 选择正确范围（50V、100V、250V、500V或1kV）。
5. 按下遥测传感器上的<TEST>，并且将其按住。
 进行绝缘分析。
6. 为了结束绝缘分析放开遥测传感器上的<TEST>。
