Bosch FSA 050 - 4 Produktbeskrivning; Användning; Förutsättningar För Drift Med; I Leveransen Ingår

1 689 989 102 2019-05-24| Robert Bosch GmbH
348 | FSA 050 | Produktbeskrivningsv
4. Produktbeskrivning
4.1 Användning
FSA050 kan antingen kommunicera med en dator via
Bluetooth med FSA7xx/500 (CompacSoft [plus] -pro-
gramvara installerad) eller användas som fristående
enhet.
Med FSA 050 kan isolationsanalyser utföras på el-
fordon/hybridfordon. Dessutom kan även el-spänningar,
kapaciteter och resistanser mätas.
4.2 Förutsättningar för drift med
CompacSoft[plus]
Dator med operativsystem Windows7, Windows8 el-
ler Windows10 och minst en fri USB-anslutning för
Bluetooth-USB-adaptern. Den aktuella versionen på
CompacSoft[plus] måste vara installerad på datorn.
i FSA 050 har en fabriksinställd Bluetooth-sändnings-
effekt på 10 mW (klass 2). En ändring av Bluetooth-
klassen kan endast utföras över CompacSoft[plus]-
programvaran.
4.3 I leveransen ingår
Benämning Artikelnummer
FSA 050 –
Väska 1 685 438 640
Mätledningar (röd/svart) med
anslutningsklämmor (röd/svart)
1 684 430 075
Bluetooth USB-adapter –
Batterier (5x) –
Kalibreringscertifikat –
Fjärrmätsensor 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Bruksanvisning 1 689 979 922
1 689 989 102
4.4 Apparatbeskrivning
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

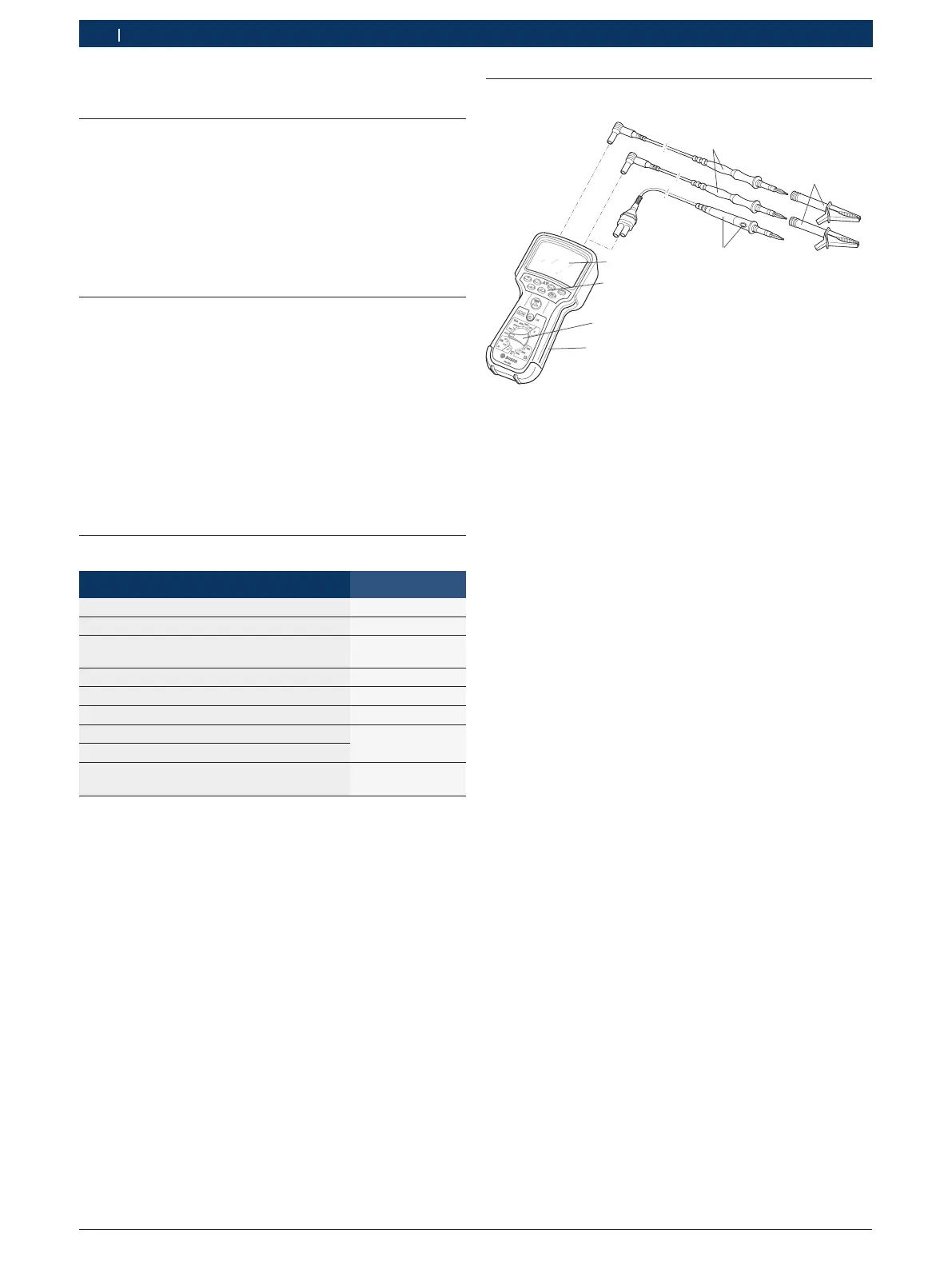

Fig. 1: FSA 050
1 Mätledningar röd/svart
2 Anslutningsklämmor röd/svart
3 Fjärrmätsensor med test-/nollningsknapp (TEST)
4 LCD-display
5 Funktionsknappar
6 Vridkontakt för mätfunktioner
7 Skyddsgummi
4.4.1 Fjärrmätsensor
Fjärrmätsensorn kan ersätta den röda mätledningen.
Vid isolationsanalysen har <TEST> samma funktion på
fjärrmätsensorn som <TEST> på FSA050.
Resistansen i den svarta mätledningen och fjärrmät-
sensorn kan sättas på noll för resistansmätningen (Ω).
Tillvägagångssätt vid isolationsanalys med fjärrmät-
sensor:
1. Stick in svart mätledning i svart minusuttag på
FSA050.
2. Stick in fjärrmätsensor i 3-polig röd plusuttag
(i stället för röd mätledning) på FSA050.
3. Anslut svart mätledning och fjärrmätsensor till
kopplingskretsen som skall testas.
4. Välj korrekt område (50 V, 100 V, 250 V, 500 V eller
1 kV).
5. Tryck och håll ner <TEST> på fjärrmätsensorn.
 Isolationsanalys genomförs.
6. För att avsluta isolationsanalysen släpper man
<TEST> på fjärrmätsensorn.
