4. Περιγραφή προϊόντος
4.1 Χρήση
Το FSA050 μπορεί είτε να επικοινωνήσει μέσω
Bluetooth με υπολογιστή και εγκατεστημένο το λογισμικό
FSA7xx/500 (CompacSoft[plus]) ή να χρησιμοποιηθεί
ως αυτόνομη συσκευή.
Με το FSA050 μπορούν να διενεργούνται αναλύσεις
μόνωσης σε ηλεκτρικά οχήματα/υβριδικά οχήματα. Επι-
προσθέτως, είναι δυνατή η μέτρηση ηλεκτρικής τάσης,
χωρητικότητας και αντίστασης.
4.2 Προϋποθέσεις λειτουργίας με το
CompacSoft[plus]
Υπολογιστής με λειτουργικό σύστημα Windows7,
Windows8 ή Windows10 και τουλάχιστον μία ελεύθερη
διεπαφή USB για τον προσαρμογέα USB για Bluetooth.
Η τρέχουσα έκδοση πρέπει να είναι εγκατεστημένη του
CompacSoft[plus] στον υπολογιστή.
i Το FSA 050 διαθέτει εργοστασιακά ισχύ εκπομπής
Bluetooth της τάξεως των 10 mW (κλάση 2). Η μετα-
βολή της κλάσης Bluetooth μπορεί να διενεργείται
μόνο μέσω του λογισμικού CompacSoft[plus].
4.3 Παραδοτέος εξοπλισμός
Ονομασία Αριθμός παραγ-
γελίας
FSA050 –
Βαλίτσα 1 685 438 640
Αγωγοί μέτρησης (κόκκινος/μαύρος) με σφι-
γκτήρες σύνδεσης (κόκκινος/μαύρος)
1 684 430 075
Προσαρμογέας USB-Bluetooth –
Μπαταρίες (5x) –
Πιστοποιητικό βαθμονόμησης –
Αισθητήρας τηλεμέτρησης 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Οδηγίες χρήσης 1 689 979 922
1 689 989 102
4.4 Περιγραφή συσκευής
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

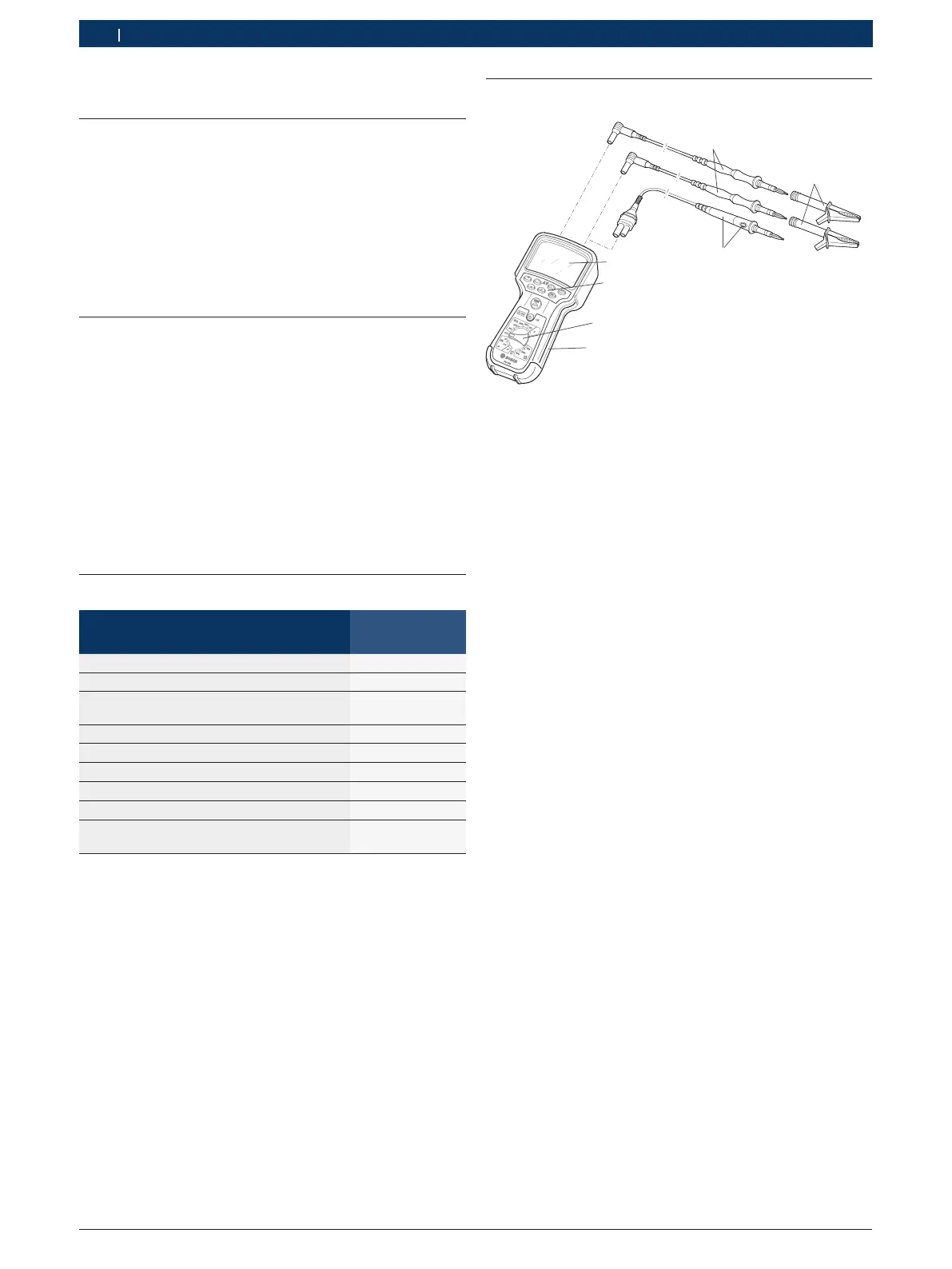

Εικ. 1: FSA050
1 Αγωγοί μέτρησης κόκκινος/μαύρος
2 Σφιγκτήρες μέτρησης κόκκινος/μαύρος
3 Αισθητήρας τηλεμέτρησης με πλήκτρο ελέγχου/μηδενισμού
(TEST)
4 Οθόνη LCD
5 Πλήκτρα λειτουργίας
6 Περιστροφικός διακόπτης για λειτουργίες μέτρησης
7 Ελαστικό προστασίας
4.4.1 Αισθητήρας τηλεμέτρησης
Ο αισθητήρας τηλεμέτρησης μπορεί να αντικαταστήσει
τον κόκκινο αγωγό μέτρησης. Κατά την ανάλυση μόνω-
σης, η λειτουργία <TEST> στον αισθητήρα τηλεμέτρησης
είναι ίδια με τη λειτουργία <TEST> του FSA050.
Η αντίσταση του μαύρου αγωγού μέτρησης και του αισθη-
τήρα τηλεμέτρησης μπορεί να ρυθμιστεί για τις ανάγκες
της μέτρησης αντίστασης (Ω) στο μηδέν.
Εκτέλεση της ανάλυσης μόνωσης με αιθητήρα τηλεμέτρη-
σης:
1. Συνδέστε τον μαύρο αγωγό μέτρησης στην αρνητική
υποδοχή του FSA050.
2. Συνδέστε τον αισθητήρα τηλεμέτρησης στην 3-πολι-
κή κόκκινη θετική υποδοχή (στη θέση του κόκκινου
αγωγού μέτρησης) του FSA050.
3. Συνδέστε τον μαύρο αγωγό μέτρησης και τον αισθητή-
ρα τηλεμέτρησης στο προς έλεγχο κύκλωμα.
4. Επιλέξτε το σωστό εύρος τιμών (50V, 100V, 250V,
500V ή 1kV).
5. Πιέστε παρατεταμένα <TEST> στον αισθητήρα τηλεμέ-
τρησης.
 Η ανάλυση μόνωσης εκτελείται.
6. Για τον τερματισμό της ανάλυσης μόνωσης απελευθε-
ρώστε το <TEST> στον αισθητήρα τηλεμέτρησης.
