Bosch FSA 050 - 4 Descripción del Producto; Utilización; Condiciones Previas para el Servicio con Compacsoft[Plus]; Volumen de Suministro

1 689 989 102 2019-05-24| Robert Bosch GmbH
Descripción del producto | FSA 050 | 93 es
4. Descripción del producto
4.1 Utilización
El producto FSA050 puede comunicarse a través de
Bluetooth con un ordenador y el software FSA7xx/500
(CompacSoft[plus]) instalado o también se puede utili-
zar como equipo independiente.
El verificador FSA 050 permite realizar análisis de ais-
lamiento en vehículos eléctricos y vehículos híbridos.
Además, puede medir tensiones eléctricas, capacidades
así como resistencias.
4.2 Condiciones previas para el servicio
con CompacSoft[plus]
Ordenador con sistema operativo Windows7, Win-
dows8 o Windows10 y, al menos, un puerto USB libre
para el adaptador USB para Bluetooth. La versión ac-
tual de CompacSoft[plus] debe estar instalada en el
ordenador.
i El FSA 050 tiene de fábrica una potencia de emisión
Bluetooth de 10 mW (clase 2). La clase Bluetooth
se puede modificar sólo por medio del software
CompacSoft[plus].
4.3 Volumen de suministro
Designación Número de refe-
rencia
FSA 050 –
Maletín 1 685 438 640
Cables de medición (rojo/negro) con
bornes de conexión (rojo/negro)
1 684 430 075
Adaptador USB para bluetooth –
Pilas (5) –
Certificado de calibración –
Sensor remoto 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Instrucciones de servicio 1 689 979 922
1 689 989 102
4.4 Descripción del equipo
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

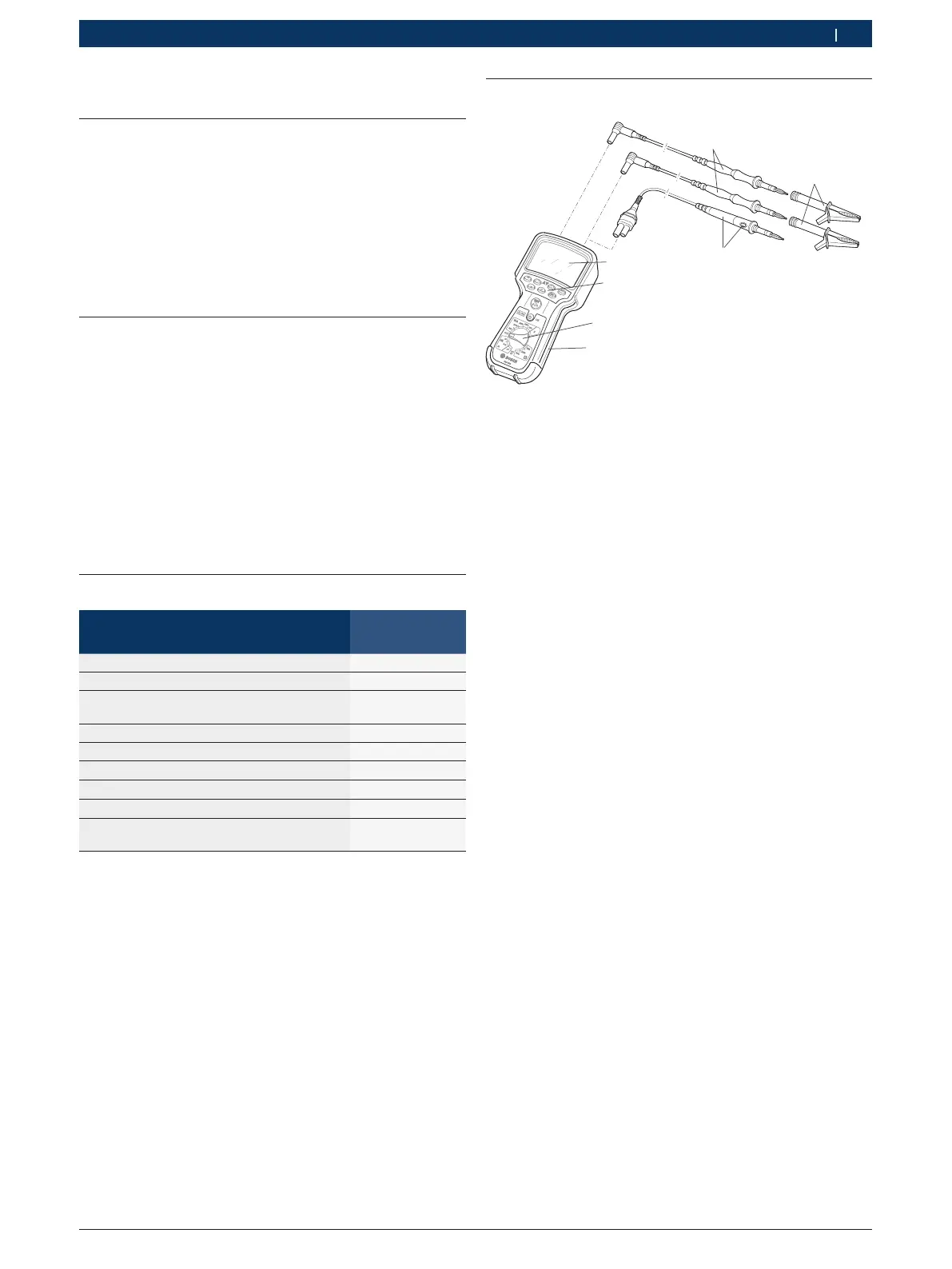

Fig. 1: FSA 050
1 Cables de medición rojo/negro
2 Bornes de conexión rojo/negro
3 Sensores remotos con botón test/puesta a cero (TEST)
4 Pantalla LCD
5 Teclas de función
6 Interruptor giratorio para funciones de medición
7 Carcasa goma protectora
4.4.1 Sensor remoto
El sensor remoto pede sustituir al cable de medición
rojo. En el análisis de aislamiento, el botón <TEST>
del sensor remoto tiene la misma función que el botón
<TEST> del verificador FSA050.
La resistencia del cable de medición negro y del sensor
remoto puede ajustarse a cero para la medición de resis-
tencia (Ω).
Procedimiento en el análisis de aislamiento con sensor
remoto:
1. Insertar el cable de medición negro al casquillo
negativo negro del verificador FSA 050.
2. Insertar el sensor remoto en el casquillo positivo de
3 polos rojo (en lugar del cable de medición rojo)
del verificador FSA050.
3. Conectar el cable de medición negro y el sensor
remoto al circuito sometido a prueba.
4. Seleccionar la escala correcta (50V, 100V, 250V,
500V ó 1kV).
5. Pulsar y mantener pulsado el botón <TEST> en el
sensor remoto.
 Se lleva a cabo el análisis de aislamiento.
6. Para finalizar el análisis de aislamiento, soltar el
botón <TEST> del sensor remoto.
