366 | FSA 050 | Ürün tarifitr
4.4.2 Döner şalter/tuşlar
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

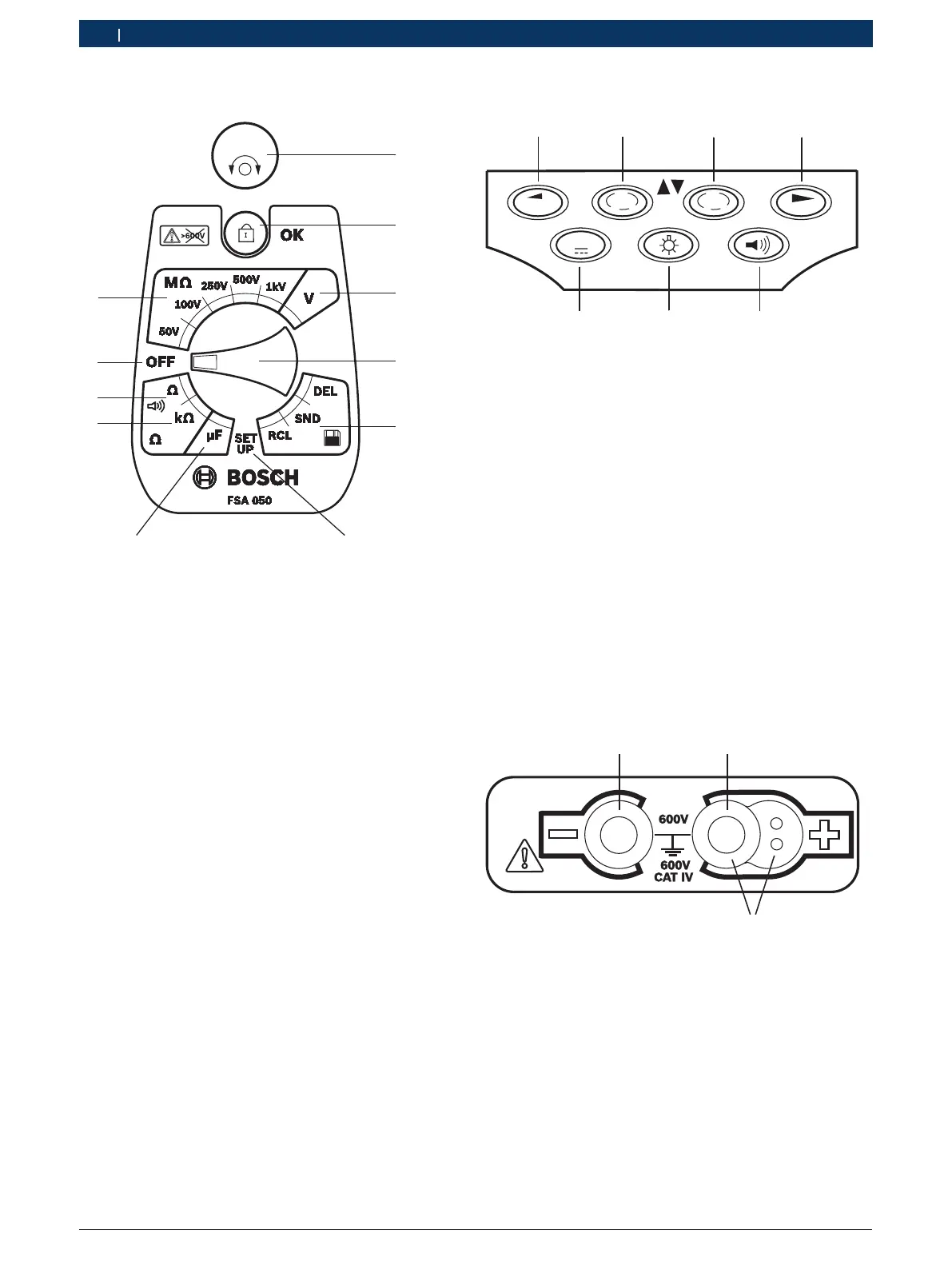

Şek. 2: Döner şalter/tuşlar
1 TEST (Test/sıfırlama tuşu)
2 /OK (kilitleme/onay tuşu)
3 Gerilim ölçüm aralığı
4 Döner şalter
5 Kayıtlı olayların gösterilmesi(RCL)/silinmesi(DEL) veya veri
aktarımı(SND)
1)
6 SETUP menüsü
7 Kapasitans ölçüm aralığı
8 Direnç ölçüm aralığı
9 İletkenlik ölçüm aralığı
10 Kapama şalteri (OFF)
11 Yalıtım ölçüm aralıkları
1)
Veri transferi sadece CompacSoft[plus] yazılımı ile mümkündür
4.4.3 Fonksiyon tuşları
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Şek. 3: FSA 050 fonksiyon tuşları
1 STORE (ölçüm sonucu kayıt edilir ya da SETUP menüsünde
seçim tuşu olarak kullanılır)
2 DAR/PI/t ya da  (yalıtım analizi ya da kayıtlı ölçüm
değerlerinde seçim tuşu)
3 μA/s/V ya da  (amper, saniye ya da volt ya da kayıtlı ölçüm
değerlerinde seçim tuşu)
4 İleri (SETUP menüsünde seçim tuşu) ya da
ölçüm aralıklarında durum göstergesi (FSA/STA)
5 Vızlayıcı açık/kapalı
6 Arka plan aydınlatması açık/kapalı
7 TRMS ya da DC
LCD göstergesinin arka plan aydınlatması FSA 050 ciha-
zı açıkken seçilebilir (şek. 3, poz.6). Arka plan aydınlat-
ması 20 saniye sonunda otomatik olarak kapanır.
Vızlayıcı (şek. 3, poz. 5), iletlenlik ölçümü için açılabilir.
Simge, LCD göstergesinde (şek. 5, poz. 4) görüntülenir.
4.4.4 Klemens bloğu
459896-05_Ko
1
2
3
Şek. 4: Klemens bloğu
1 Siyah ölçüm hattı için bağlantı yuvası (–)
2 Kırmızı ölçüm hattı için bağlantı yuvası (+)
3 Uzak ölçüm sensörü için (+) bağlantı yuvası
