Bosch FSA 050 - Commutateur Rotatif;Touches; Touches de Fonction; Bloc de Connexion

1 689 989 102 2019-05-24| Robert Bosch GmbH
Description du produit | FSA 050 | 145 fr
4.4.2 Commutateur rotatif/touches
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

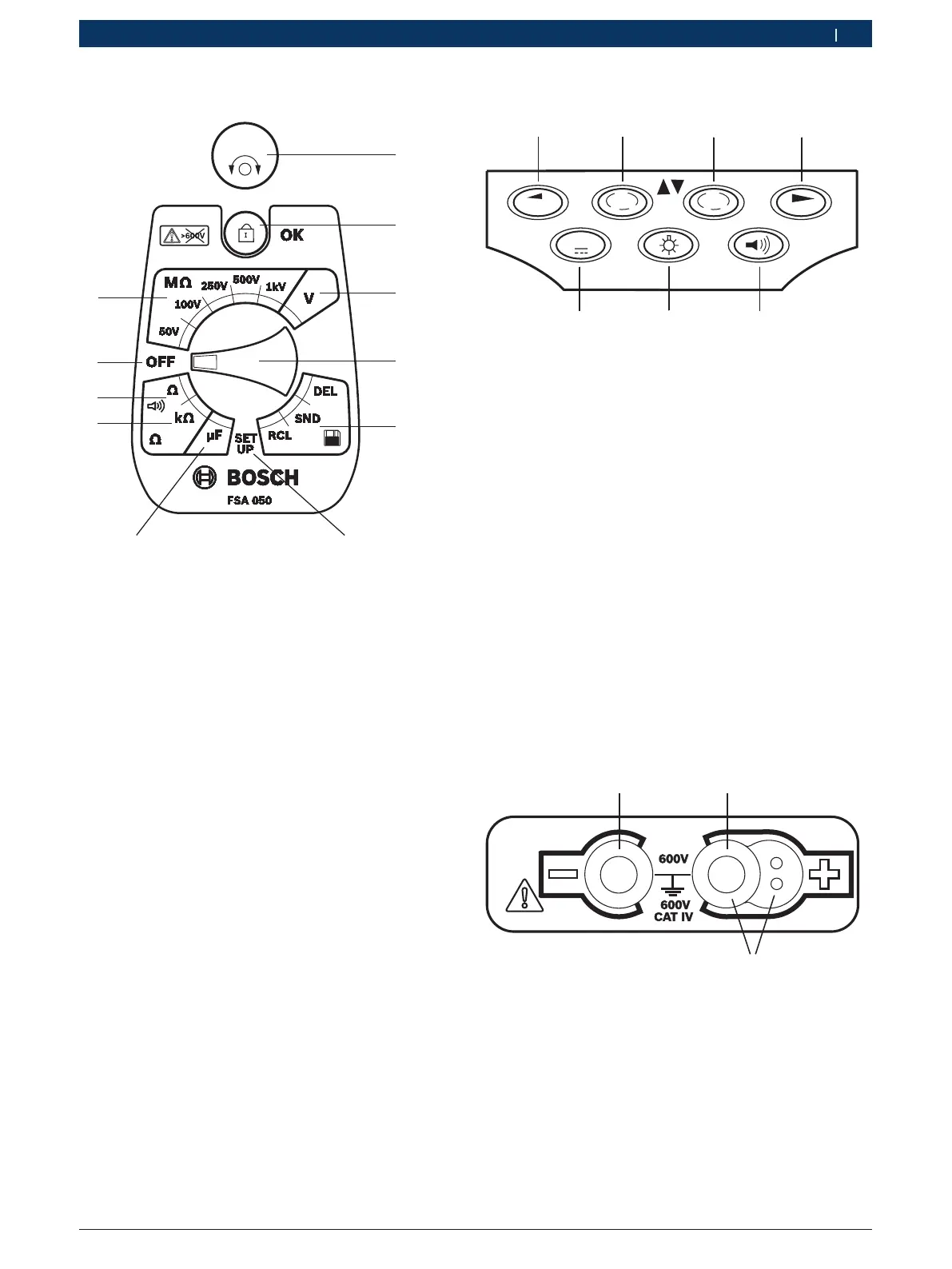

Fig. 2: Commutateur rotatif/touches
1 TEST (touche de test/touche de remise à zéro)
2 /OK (touche de verrouillage/de confirmation)
3 Plage de mesure de tension
4 Commutateur rotatif
5 Affichage(RCL)/effacement(DEL) ou transmission de
données(SND)
1)
de résultats sauvegardés
6 Menu SETUP
7 Plage de mesure de capacité
8 Plage de mesure de résistance
9 Plage de mesure de continuité
10 Interrupteur d'arrêt (OFF)
11 Plages de mesure d'isolement
1)
Transfert de données uniquement en association avec le logiciel
CompacSoft[plus]
4.4.3 Touches de fonction
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Fig. 3: Touches de fonction FSA 050
1 STORE (enregistrer le résultat de la mesure ou touche de sélec-
tion dans le menu SETUP)
2 DAR/PI/t ou  (analyse d'isolement ou touche de sélection pour
les valeurs mesurées enregistrées)
3 μA/s/V ou  (affichage en ampères, secondes ou volts ou touche
de sélection pour les valeurs mesurées enregistrées)
4 Continuer (touche de sélection dans le menu SETUP) ou
affichage d'état (FSA/STA) dans les plages de mesure
5 Ronfleur marche/arrêt
6 Rétroéclairage marche/arrêt
7 TRMS ou DC
Le rétroéclairage de l'écran LCD peut être sélectionné
lorsque le FSA 050 est activé (fig. 3, pos.6). Le rétro-
éclairage est désactivé automatiquement après 20se-
condes.
Le ronfleur (fig. 3, pos. 5) peut être activé pour mesu-
rer la continuité. Le symbole apparaît sur l'écran LCD
(fig. 5, pos. 4).
4.4.4 Bloc de connexion
459896-05_Ko
1
2
3
Fig. 4: Bloc de connexion
1 Douille-raccord (–) pour câble de mesure noir
2 Douille-raccord (+) pour câble de mesure rouge
3 Fiches (+) pour capteur de télémesure
