Bosch FSA 050 - Comutator Rotativ;Taste; Taste Funcționale; Bară de Conexiune

1 689 989 102 2019-05-24| Robert Bosch GmbH
298 | FSA 050 | Descrierea produsuluiro
4.4.2 Comutator rotativ/taste
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

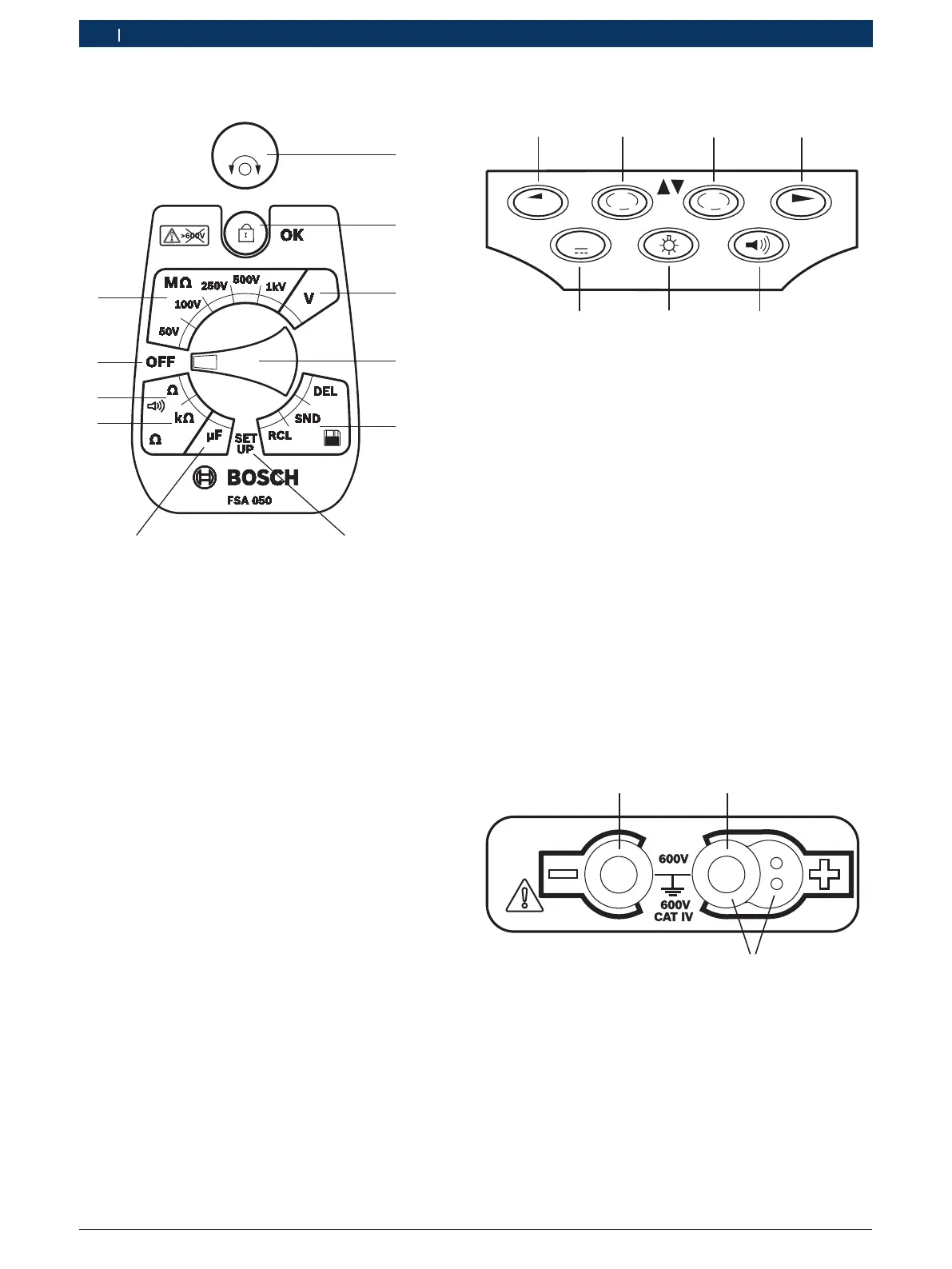

Fig. 2: Comutator rotativ/taste
1 TEST (tastă de testare/resetare)
2 /OK (tastă de blocare/confirmare)
3 Domeniu de măsurare a tensiunii
4 Comutator rotativ
5 Afișarea (RCL)/ștergerea (DEL) sau transferul de date (SND)
1)
al
rezultatelor salvate
6 Meniul SETUP
7 Domeniu de măsurare a capacității
8 Domeniu de măsurare a rezistenței
9 Domeniu de măsurare a conductibilității
10 Întrerupător Oprire (OFF)
11 Domenii de măsurare a izolației
1)
Transfer de date numai în asociere cu software-ul CompacSof-
t[plus]
4.4.3 Taste funcționale
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Fig. 3: Taste funcționale FSA 050
1 STORE (salvarea rezultatului măsurătorii sau tastă de selecție în
meniul SETUP)
2 DAR/PI/t sau  (analiza izolației sau tastă de selecție în cazul
valorilor de măsurare salvate)
3 μA/s/V sau  (afișaj pentru amperi, secunde, sau volți sau tastă
de selecție în cazul valorilor de măsurare salvate)
4 Continuare (tastă de selecție în meniul SETUP) sau
afișarea stării (FSA/STA) în domeniile de măsurare
5 Avertizor sonor pornit/oprit
6 Iluminare fundal activată/dezactivată
7 TRMS sau CC
Iluminarea fundalului (Fig. 3, Poz.6) afişajului LCD
poate fi selectată atunci când FSA 050 este pornit.
Iluminarea fundalului se dezactivează automat după 20
de secunde.
Avertizorul sonor (Fig. 3, Poz. 5) poate fi activat pentru
măsurarea conductibilității. Simbolul apare pe afişajul
LCD (Fig. 5, Poz. 4).
4.4.4 Bară de conexiune
459896-05_Ko
1
2
3
Fig. 4: Bară de conexiune
1 Mufă de conectare (–) pentru cablu de măsurare negru
2 Mufă de conectare (+) pentru cablu de măsurare roșu
3 Mufe (+) pentru senzorul de măsurare a distanței
