4.4.2 Vridkontakt/knappar
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

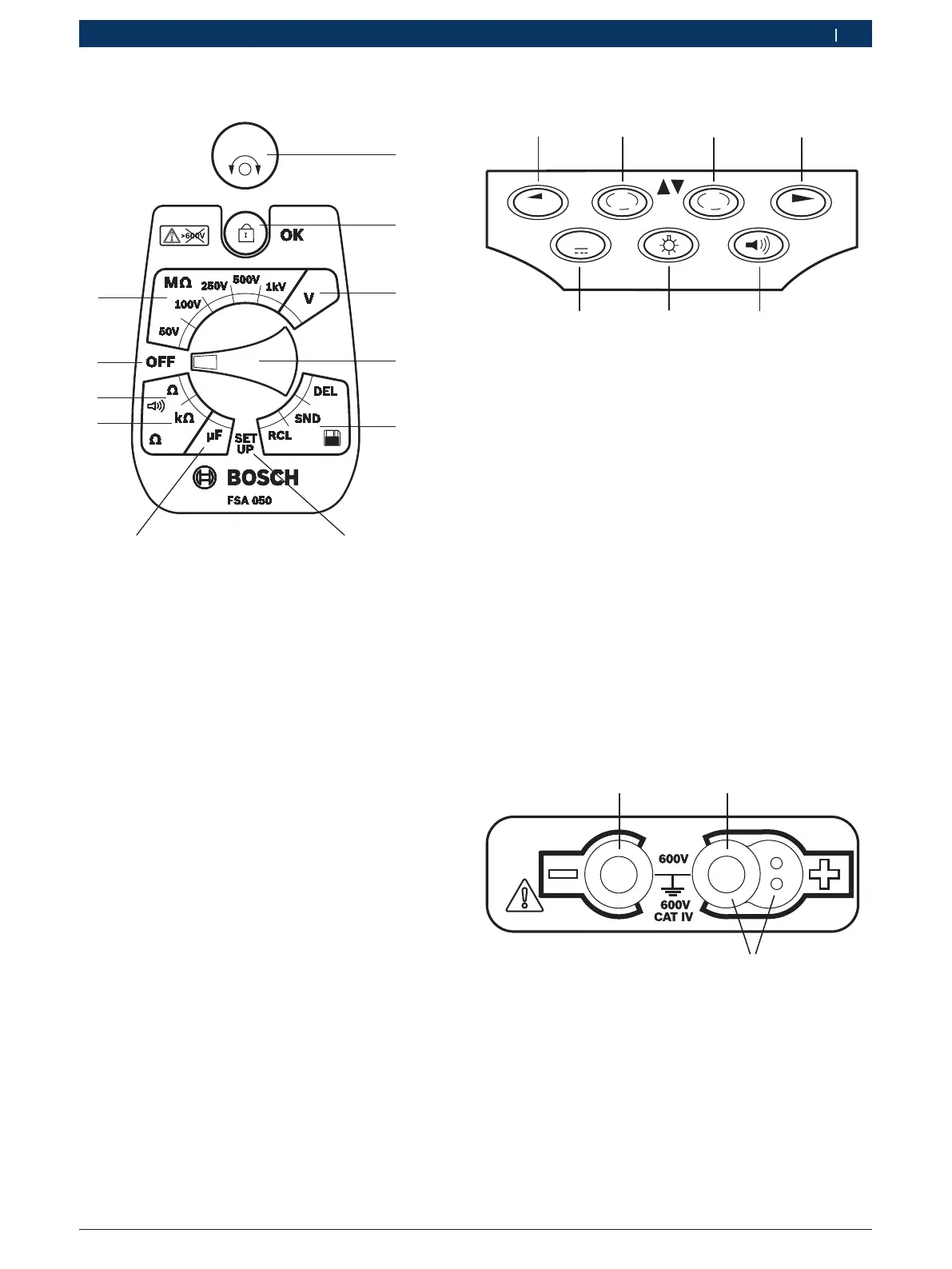

Fig. 2: Vridkontakt/knappar
1 TEST (test-/nollningsknapp)
2 /OK (spärr-/bekräftelseknapp)
3 Spännings-mätområde
4 Vridkontakt
5 Visning (RCL)/borttagning (DEL) eller dataöverföring (SND)
1)
av
sparade händelser
6 SETUP-meny
7 Kapacitets-mätområde
8 Resistans-mätområde
9 Genomgångs-mätområde
10 Från-kontakt (OFF)
11 Isolations-mätområde
1)
Dataöverföring endast i förbindelse med CompacSoft[plus]-
programvara
4.4.3 Funktionsknappar
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Fig. 3: Funktionsknappar FSA 050
1 STORE (spara mätresultat eller urvalsknapp i SETUP-meny)
2 DAR/PI/t eller  (isolationsanalys eller urvalsknapp
vid sparade mätvärden)
3 μA/s/V eller  (indikering för Ampere, sekunder eller Volt
eller urvalsknapp vid sparade mätvärden)
4 Vidare (urvalsknapp i SETUP-meny) eller
statusindikering (FSA/STA) i mätområdena
5 Summer på/av
6 Bakgrundsbelysning till/från
7 TRMS eller DC
Bakgrundsbelysningen på LCD-displayen kan aktiveras
med tillkopplad FSA 050 (fig. 3, pos.6). Bakgrunds-
belysningen kopplar från sig själv automatiskt efter
20sekunder.
Summern (fig. 3, pos. 5) kan tillkopplas för genom-
gångsmätning. Symbolen visas på LCD-displayen
(fig. 5, pos. 4).
4.4.4 Anslutningslist
459896-05_Ko
1
2
3
Fig. 4: Anslutningslist
1 Anslutningskontakt (–) för svart mätledning
2 Anslutningskontakt (+) för röd mätledning
3 Uttag (+) för fjärrmätsensor
