4. Popis výrobku
4.1 Použitie
FSA050 môže komunikovať s počítačom prostredníc-
tvom Bluetooth a nainštalovaného softvéru FSA7xx/500
(CompacSoft[plus]), alebo sa môže používať ako samo-
statné zariadenie.
Pomocou FSA 050 je možné vykonávať analýzy izolácií
elektromobilov/hybridných vozidiel. Okrem toho je mož-
né merať aj elektrické napätia, kapacity a odpory.
4.2 Predpoklady prevádzky pomocou
CompacSoft[plus]
Počítač s operačným systémom Windows7, Windows8
alebo Windows10 a minimálne jedným voľným USB
rozhraním pre Bluetooth-USB adaptér. V počítači musí
byť nainštalovaná aktuálna verzia softvéru Compac-
Soft[plus].
i FSA 050 disponuje výrobcom nastaveným vysielacím
výkonom Bluetooth 10mW (trieda 2). Zmenu triedy
Bluetooth je možné vykonať iba pomocou softvéru
CompacSoft[plus].
4.3 Rozsah dodávky
Názov Objednávkové
číslo
FSA 050 –
Kufor 1 685 438 640
Meracie vedenia (červené/čierne) s
pripojovacími svorkami (červená/čierna)
1 684 430 075
Bluetooth-USB adaptér –
Batérie (5x) –
Certifikát o kalibrácii –
Diaľkový merací snímač 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Prevádzkové návody 1 689 979 922
1 689 989 102
4.4 Popis zariadenia
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

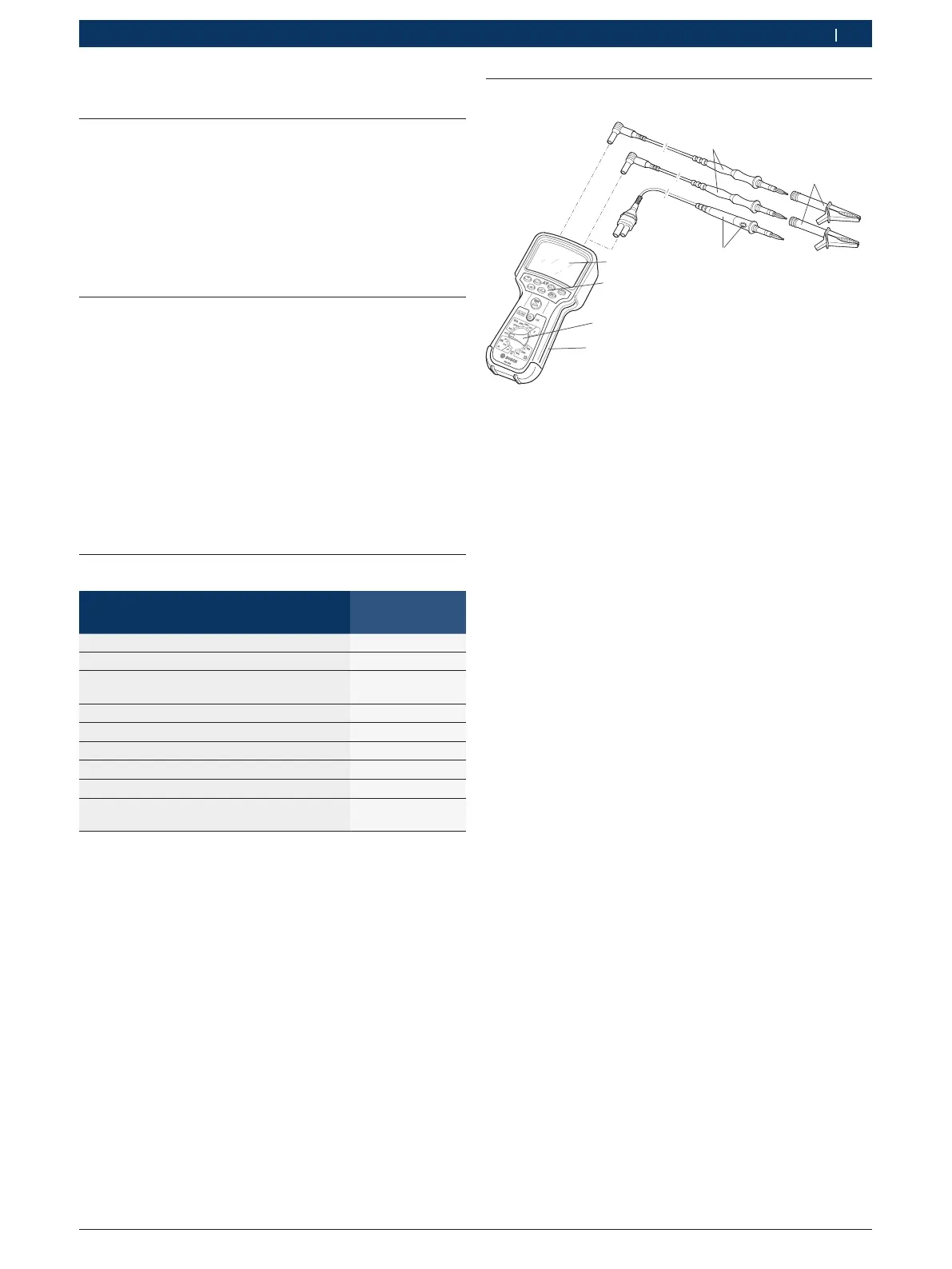

Obr. 1: FSA 050
1 Meracie vedenia, červené/čierne
2 Pripojovacie svorky, červená/čierna
3 Diaľkový merací snímač s testovacím/nulovacím tlačidlom (TEST)
4 LCD displej
5 Funkčné tlačidlá
6 Otočný volič meracích funkcií
7 Ochranná guma
4.4.1 Diaľkový merací snímač
Diaľkový merací snímač môže slúžiť namiesto červené-
ho meracieho vedenia. Pri analýze izolácie má <TEST>
na diaľkovom meracom snímači rovnakú funkciu ako
<TEST> zariadenia FSA050.
Odpor čierneho meracieho vedenia a diaľkového mera-
cieho snímača je možné vynulovať na účel merania odpo-
ru (Ω).
Postup pri analýze izolácie pomocou diaľkového mera-
cieho snímača:
1. Zastrčte čierne meracie vedenie do čiernej zásuvky
Mínus zariadenia FSA050.
2. Diaľkový merací snímač zastrčte do 3-pólovej zásuv-
ky Plus (namiesto červeného meracieho vedenia)
zariadenia FSA050.
3. Pripojte čierne meracie vedenie a diaľkový merací
snímač k testovanému spínaciemu obvodu.
4. Zvoľte správny rozsah (50V, 100V, 250V, 500V
alebo 1kV).
5. Stlačte a podržte stlačené tlačidlo <TEST> na diaľko-
vom meracom snímači.
 Vykoná sa analýza izolácie.
6. Ak chcete ukončiť analýzu izolácie, uvoľnite tlačidlo
<TEST> na diaľkovom meracom snímači.
