Machine description
4812164901_A.pdf2022-11-14
Fuses and relays on the steering column’s
circuit board

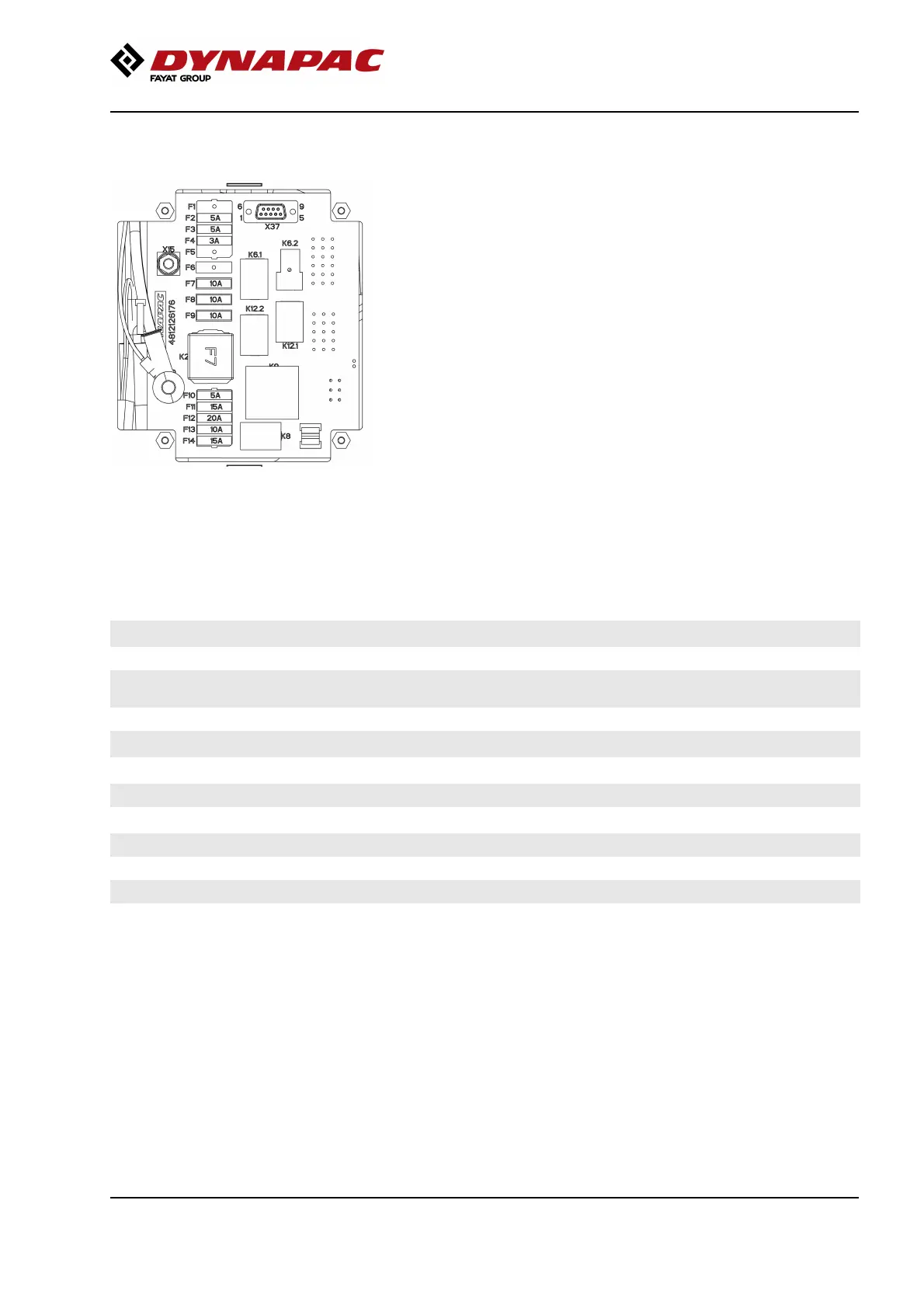

Fig. Circuit board
The figure shows the locations.
The table below shows the function. All fuses are flat
pin fuses.
FusesFuses
F1 N/A F8 Sprinkler pump 10A F1 N/A F8 Sprinkler pump 10A
F2 Dyn@link, Mini fan 5A F9 Cooling fan (hydraulic oil) 10A F2 Dyn@link, Mini fan 5A F9 Cooling fan (hydraulic oil) 10A
F3 Display, Membrane panel, Parking
brake switch
5A F10 Ignition key, ECU 5A F3 Display, Membrane panel, Parking
brake switch
5A F10 Ignition key, ECU 5A
F4 Joystick Push Button, Seat switch 3A F11 ECU, 12V socket, Dyn@link 15A F4 Joystick Push Button, Seat switch 3A F11 ECU, 12V socket, Dyn@link 15A
F5 N/A F12 ECU 20A F5 N/A F12 ECU 20A
F6 N/A F13 Direction indicators 10AF6 N/A F13 Direction indicators 10A
F7 Working lights 10A F14 Driving lights 15AF7 Working lights 10A F14 Driving lights 15A
RelaysRelays
K6.2 N/A K2 Main relay, circuit boardK6.2 N/A K2 Main relay, circuit board
K6.1 Working lights K9 Indicator relayK6.1 Working lights K9 Indicator relay
K12.1 Sprinkler K8 Driving lightsK12.1 Sprinkler K8 Driving lights
K12.2 Cooling fan (hydraulic oil)K12.2 Cooling fan (hydraulic oil)
41
