Installation électrique
Appareils de base pour une puissance de 55 kW
Raccordement du moteur
5
304
EDKVF9333V DE/EN/FR 7.2
T1
T2
PE
U
VW
2
3
0
1
U, V, W,
PE
M8
15 Nm
132 lb-in
}
+
PE
M5x12
3 Nm (26.5 lb-in)
9300vec124

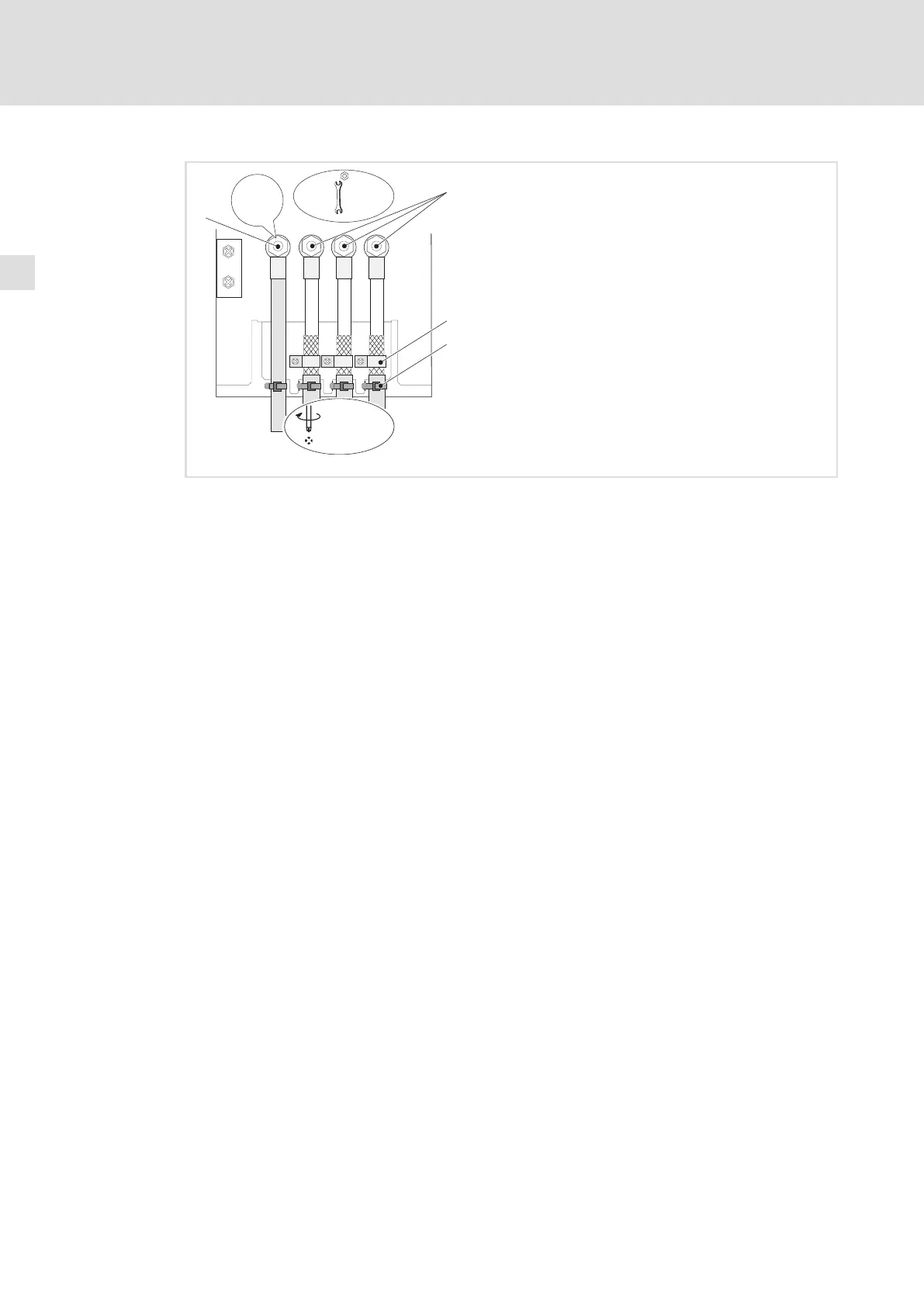

Fig.5−19 Raccordement du moteur avec sonde thermique KTY
Boulon fileté PE
Raccordement pour câble PE avec cosse à oeillet
U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur.
Section de câble maximale : 120 mm
2
avec cosse à oeillet
Collier de blindage
Poser le blindage du câble moteur sur la tôle de blindage (surface de contact importante) et le
fixer à l’aide de colliers de raccordement et de vis M5 × 12 mm.
Serre−câbles
Dispositif de décharge de traction du câble moteur
