Installation électrique
Appareils de base pour une puissance de 55 kW
Raccordement du moteur
5
303
EDKVF9333V DE/EN/FR 7.2
Moteur avec sonde thermique KTY
Remarque importante !
ƒ Nous vous recommandons de réaliser le câblage à l’aide de câbles système
Lenze.
ƒ Lorsque les câbles sont réalisés par vos soins, prévoir impérativement des
câbles blindés, avec brins torsadés par paire.
PE
U
VW
T1 T2
+UG -UG
PES
PES
PE
M
3~
PES
PES
KTY
X8/5
X8/8
PES
X8
X9
X10
9300vec121

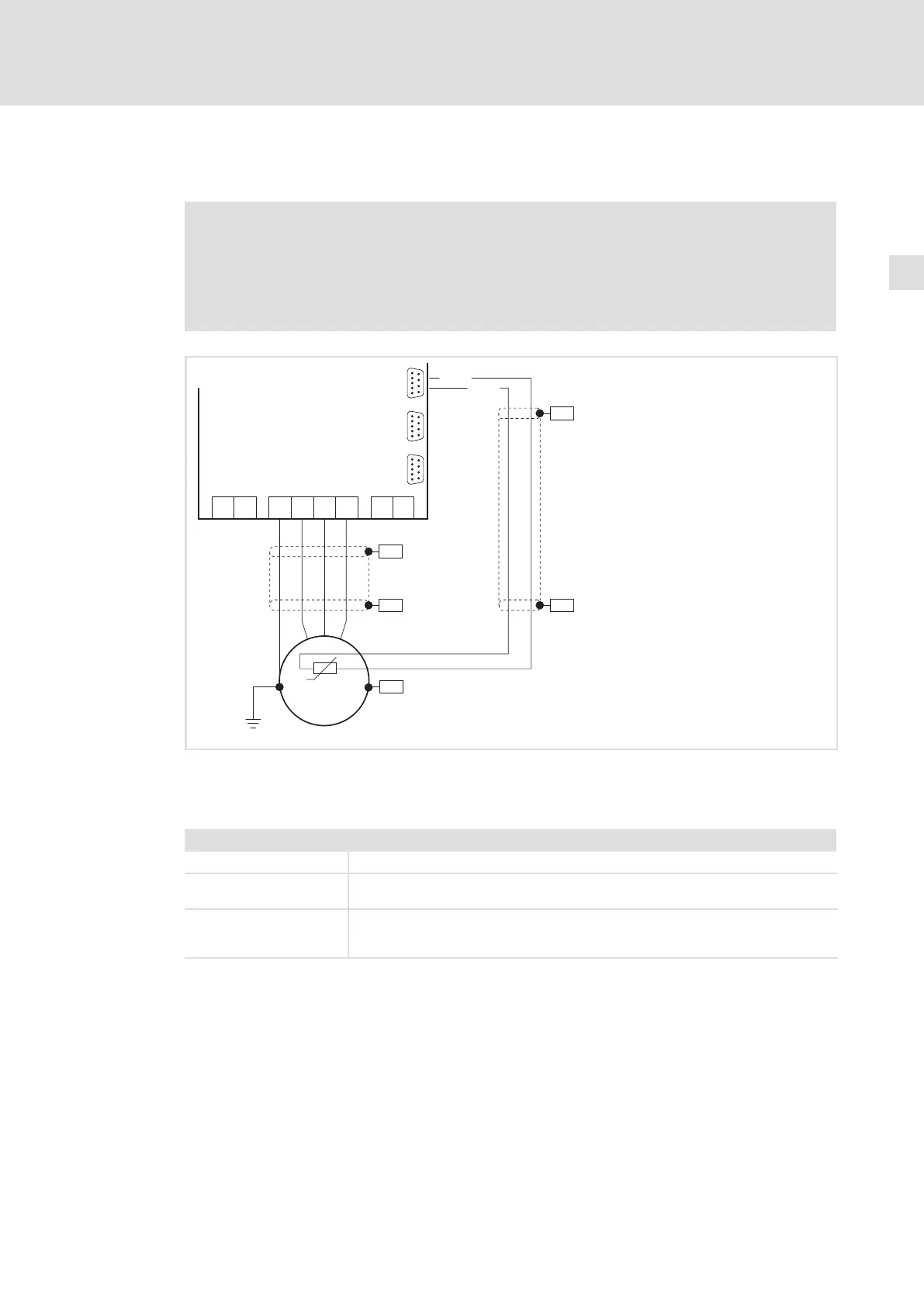

Fig.5−18 Schéma logique : raccordement du moteur avec sonde thermique (KTY) à l’entrée du codeur
incrémental X8
Caractéristiques du raccordement pour la surveillance de la température moteur :
Broches X8/5, X8/8 de l’entrée du codeur incrémental (X8)
Raccordement Sonde thermique linéaire (KTY)
Seuil de déclenchement l Avertissement : réglable
l Défaut (TRIP) : fixe à 150 °C
Remarques l Dans le réglage Lenze, la surveillance n’est pas activée.
l La sonde thermique KTY est surveillée pour prévenir en cas de coupure ou de
court−circuit.
