Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
76
EDKVF9333V DE/EN/FR 7.2
Motor mit Kaltleiter (PTC) oder Thermokontakt (Öffner)
Verdrahten Sie T1, T2 nur, wenn der Motor mit einem Kaltleiter (PTC) oder Thermokontakt
(Öffner) ausgestattet ist.
ƒ Eine "offene" Leitung wirkt wie eine Antenne und kann Störungen am
Antriebsregler verursachen.
Gefahr!
ƒ Alle Steuerklemmen sind nach dem Anschluss eines Kaltleiters (PTC) oder
eines Thermokontakts nur noch basisisoliert (einfache Trennstrecke).
ƒ Berührsicherheit bei defekter Trennstrecke ist nur durch externe
Maßnahmen gewährleistet, z. B. doppelte Isolierung.
PE
U
VW
T1 T2
+UG -UG
PES
PES
PE
M
3~
J>
PES
PES
PES
2.7 k
MONIT-OH8
15 V
3.3 k
7.4 k
9300vec139

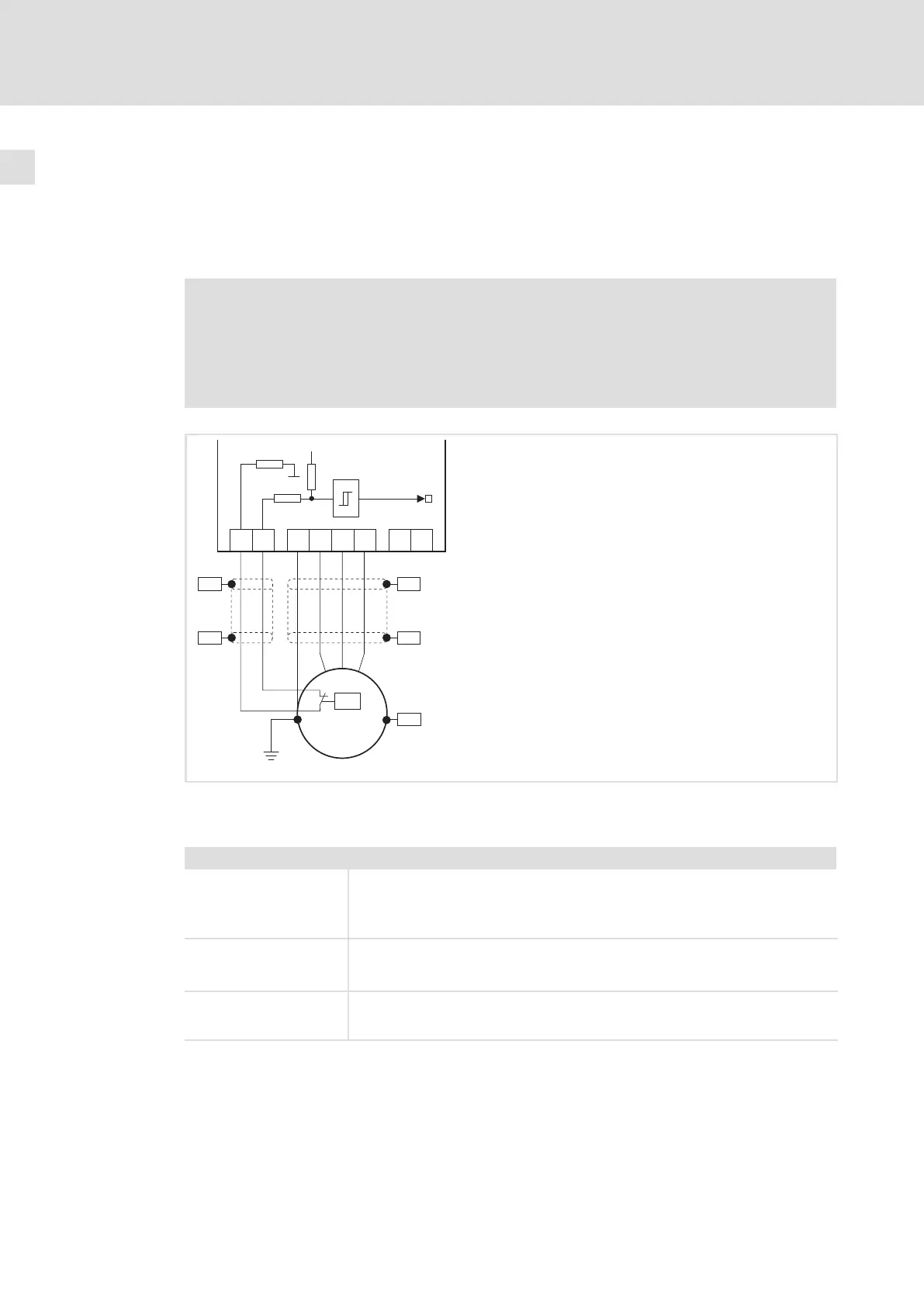

Abb. 5−11 Schaltplan Motoranschluss mit Kaltleiter (PTC) oder Thermokontakt (Öffner) an T1, T2
Eigenschaften des Anschlusses für die Motortemperatur−Überwachung:
Klemmen T1, T2
Anschluss l Kaltleiter (PTC)
– Kaltleiter mit definierter Auslösetemperatur (nach DIN 44081 und DIN 44082)
l Thermokontakt (Öffner)
– Temperaturschalter als Öffner
Auslösepunkt l Fest (abhängig vom PTC/Thermokontakt)
l PTC: RJ
> 1600 W
l Konfigurierbar als Warnung oder Fehler (TRIP)
Bemerkungen l Die Überwachung ist in der Lenze−Einstellung nicht aktiv.
l Wenn Sie keinen Lenze−Motor einsetzen, empfehlen wir als Kaltleiter einen
PTC bis 150 °C.
