Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
77
EDKVF9333V DE/EN/FR 7.2
PE
PE
T1
T1
T2
T2
U
VW
4
4
T1
T2
2.5 Nm
22,1 lb-in
T1
T2
2.5 Nm
22,1 lb-in
}
+
PE
}
+
PE
0
0
1
1
3
2
2
U, V, W,
PE
5 Nm
44 lb-in
M 6
9300std030

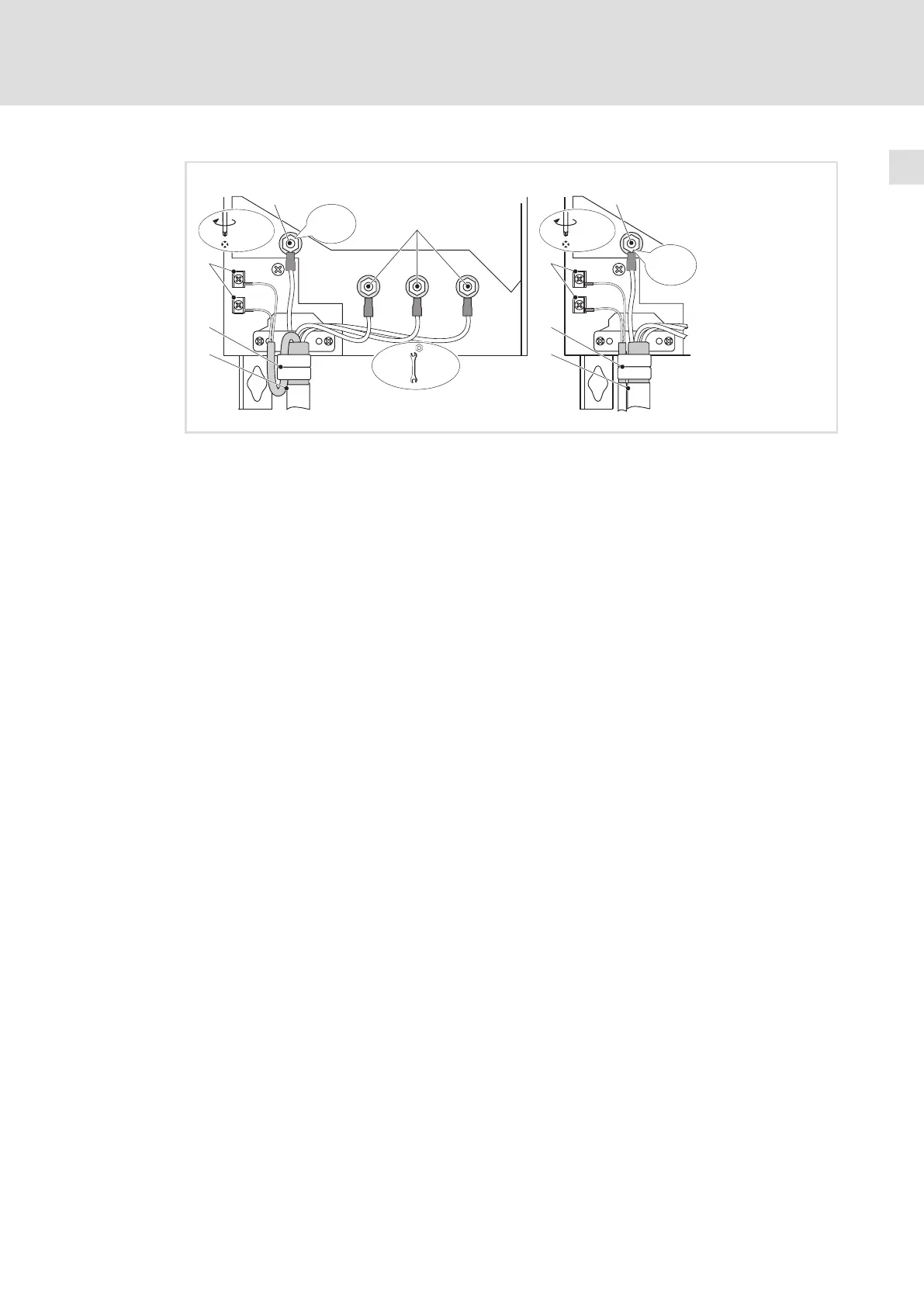

Abb. 5−12 Motoranschluss mit Kaltleiter (PTC) oder Thermokontakt (Öffner)
Anschluss Motor mit Lenze Systemleitung mit integrierter Steuerleitung für die
Motortemperatur−Überwachung
Schirmblech
Gesamtschirm und Schirm der Steuerleitung für die Motortemperatur−Überwachung mit
den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
Anschluss Motorleitung und separate Steuerleitung für die
Motortemperatur−Überwachung
Schirmblech
Schirm der Motorleitung und Schirm der Leitung für die Motortemperatur−Überwachung
mit den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
PE−Gewindebolzen
Anschluss PE−Leitung mit Ringkabelschuh
U, V, W
Anschluss Motorleitung
Auf richtige Polung achten. Max. Länge der Motorleitung beachten.
Max. anschließbarer Leitungsquerschnitt: 50 mm
2
mit Ringkabelschuh
T1, T2 für Motortemperatur−Überwachung
Anschluss Leitung für Kaltleiter (PTC) oder Thermokontakt (Öffner)
