Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
78
EDKVF9333V DE/EN/FR 7.2
Motor mit Temperatursensor KTY
Hinweis!
ƒ Wir empfehlen, für die Verdrahtung Lenze−Systemleitungen zu verwenden.
ƒ Bei selbstkonfektionierten Leitungen nur Leitungen mit paarweise
verdrillten und abgeschirmten Adern verwenden.
PE
U
VW
T1 T2
+UG -UG
PES
PES
PE
M
3~
PES
PES
KTY
X8/5
X8/8
PES
X8
X9
X10
9300vec121

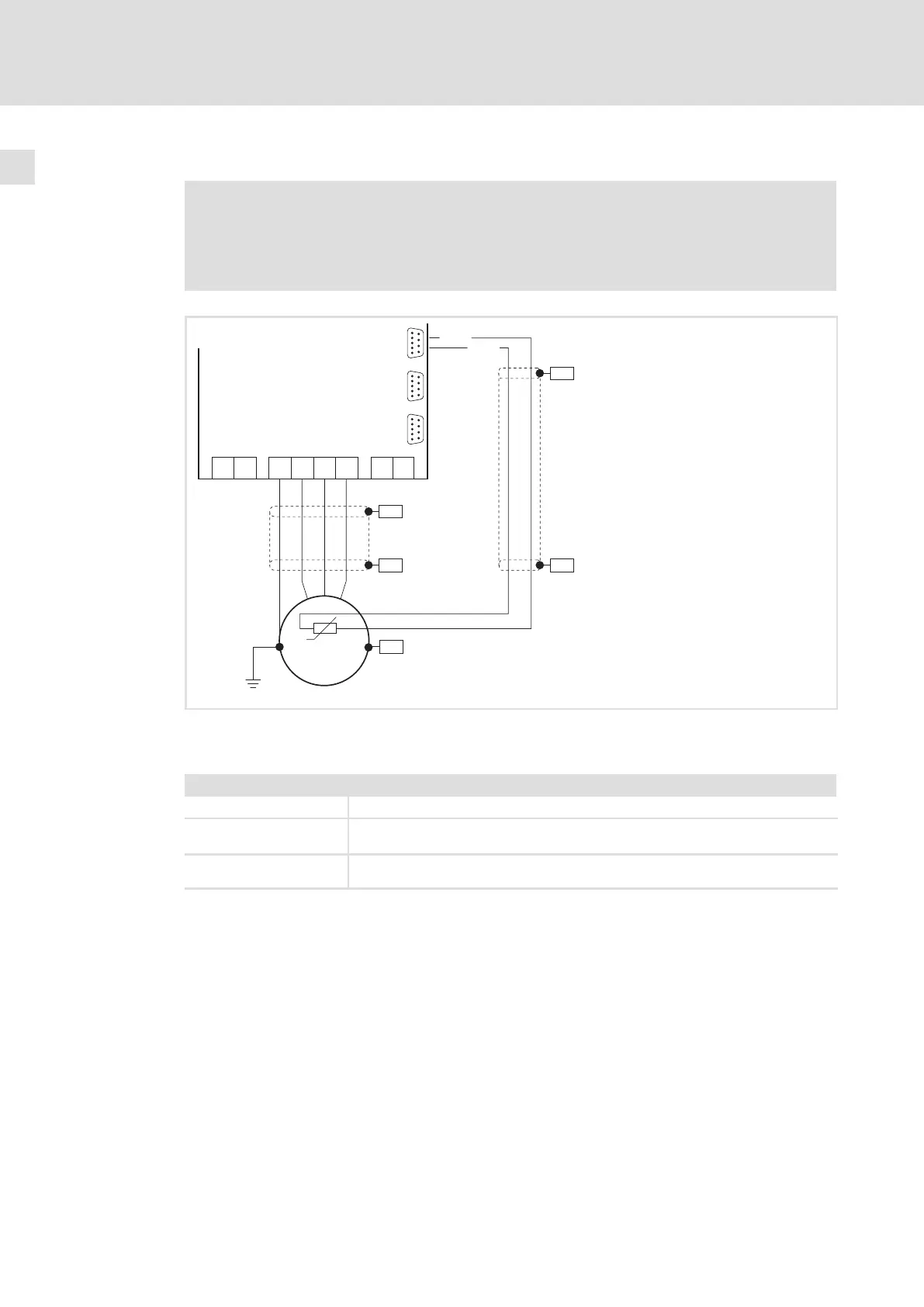

Abb. 5−13 Schaltplan Motoranschluss mit Temperatursensor KTY am Inkrementalgeber−Eingang X8
Eigenschaften des Anschlusses für die Motortemperatur−Überwachung:
Pin X8/5, X8/8 vom Inkrementalgeber−Eingang (X8)
Anschluss Linearer Temperatursensor KTY
Auslösepunkt l Warnung: Einstellbar
l Fehler (TRIP): Fest bei 150 °C
Bemerkungen l Die Überwachung ist in der Lenze−Einstellung nicht aktiv.
l Der Temperatursensor KTY wird auf Unterbrechung und Kurzschluss überwacht.
