Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
5
79
EDKVF9333V DE/EN/FR 7.2
PE
T1
T2
U
VW
2
3
}
+
PE
0
1
U, V, W,
PE
5 Nm
44 lb-in
M 6
9300vec123

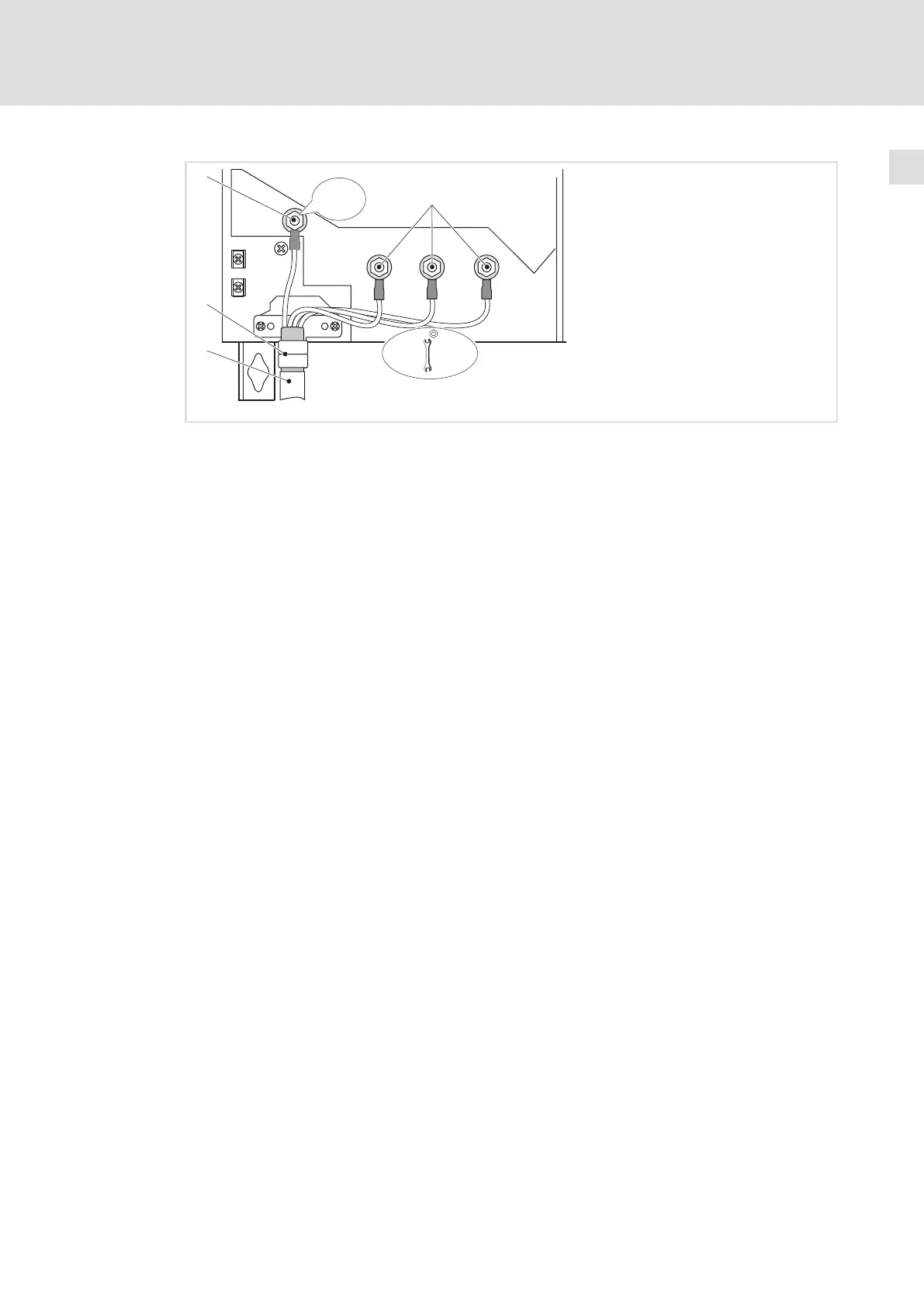

Abb. 5−14 Motoranschluss mit Temperatursensor KTY
Motorleitung
Schirmauflage
Schirm der Motorleitung mit den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
PE−Gewindebolzen
Anschluss PE−Leitung mit Ringkabelschuh
U, V, W
Anschluss Motorleitung
Auf richtige Polung achten. Max. Länge der Motorleitung beachten.
Max. anschließbarer Leitungsquerschnitt: 50 mm
2
mit Ringkabelschuh
