Prvky přístroje
- 100 -
02.20909.2079.9-03
1 Prvky přístroje
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

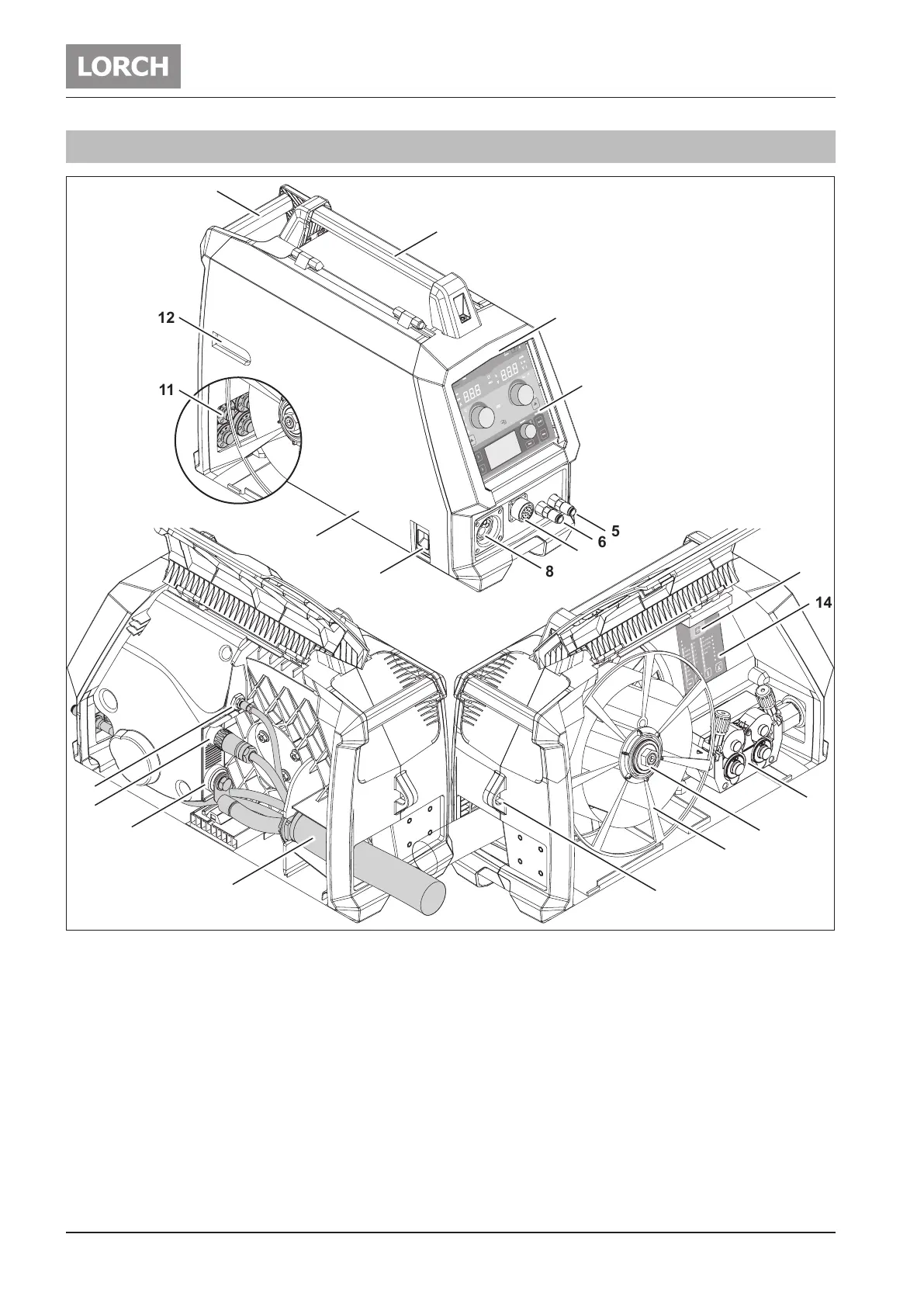

obr. 1: Prvky přístroje
1 Rukojeť (zátěžový bod)
2 Rukojeť (zátěžový bod)
3 Prohlubeň pro rukojeť
4 Ovládací panel
5 Zpětné vedení chladicí kapaliny (červená, volitelné)
6 Přívod chladicí kapaliny (modrá, volitelné)
7 Připojovací zdířka hořáku / digitálního zařízení pro
nastavování rozsahu (volitelné vybavení)
8 Centrální zdířka
9 Zámek
10 Boční díl
11 Upevnění válců posuvu drátu (náhradní)
12 Průzor zásobníku drátu
13 Tlačítko vstupu drátu
14 Obslužná část svářecího programu (u BasicPlus, Cont-
rolPro)
15 Jednotka posuvu
16 Vodicí trn odvíjecí cívky
17 Cívka drátu
18 Kroužek (zátěžový bod)
19 Svazek propojovacích hadic
20 Přípojka svařovacího proudu
21 Připojovací zdířka řídicího vedení
22 Přípojka ochranné atmosféry
