Панель управления FeederPanel
- 166 -
02.20909.2079.9-03
1 Панель управления FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

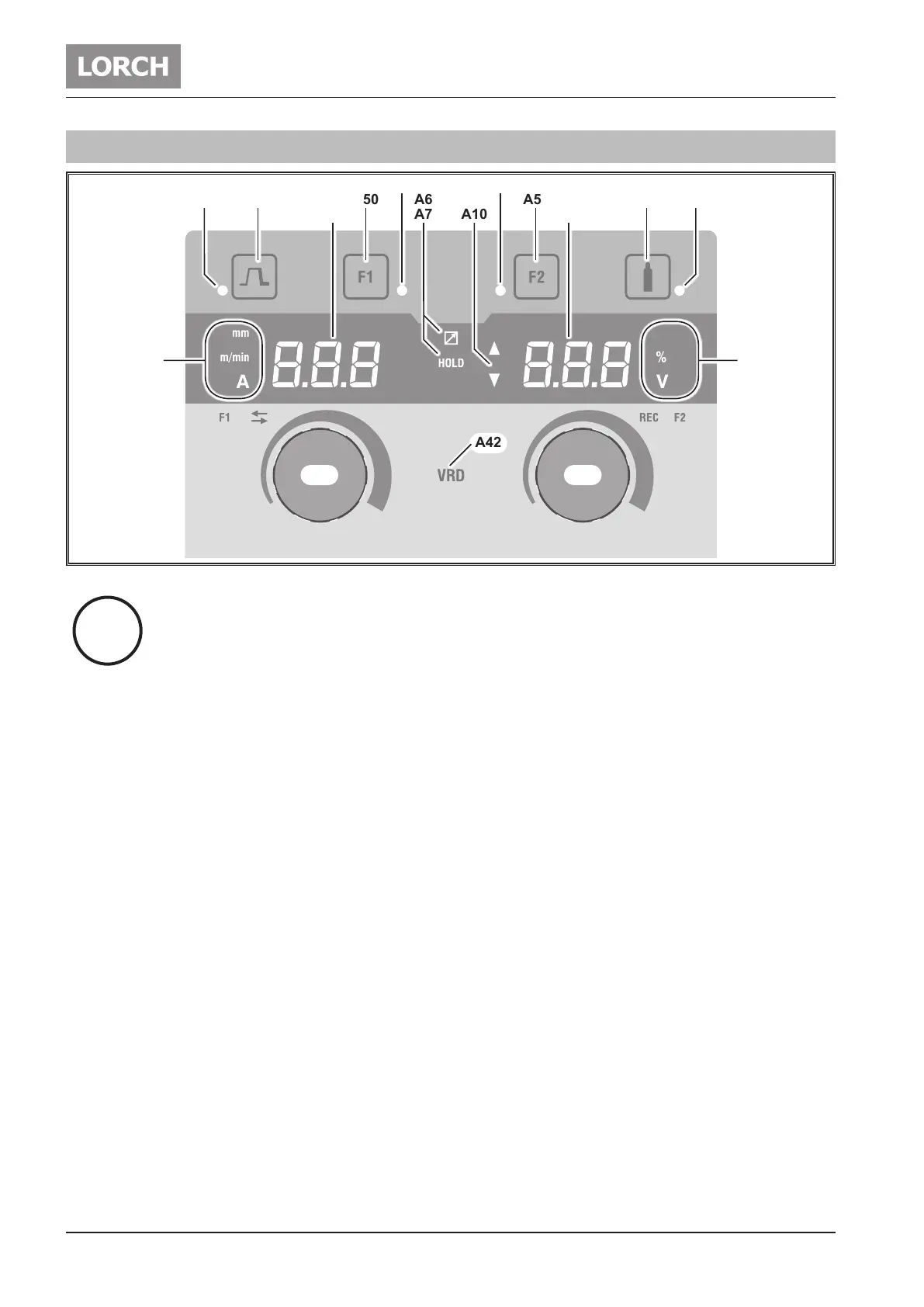

рис. 1: Панель управления FeederPanel
Панель управления FeederPanel использу-
ется в качестве опции в механизме подачи
проволоки. В комбинации с источником
тока с панелью управления Basic, BasicPlus
или ControlPro.
A1 Светодиод «Заполнение кратера»
Загорается при выбранной функции «Заполнение
кратера»
A2 Кнопка «Заполнение кратера»
Заполнение кратера = кратковременно нажать
кнопку
A4 7-сегментный индикатор слева
Показывает скорость подачи проволоки (только
для Manual, Synergic и SpeedArc) или сварочный ток
(только для MMA и TIG).
A6 Светодиод «Дистанционный регулятор»
горит при подключенном дистанционном регуля-
торе.
A7 Светодиод «Останов»
Загорается после окончания процедуры сварки.
Значение последней использованной силы тока и
напряжения отображается на 7-разрядном индика-
торе (А4 и А12).
A10 Индикатор уровня значения параметра
Стрелка вверх = настроенное значение больше
стандартного значения
Стрелка вниз = настроенное значение меньше стан-
дартного значения
A12 7-сегментный индикатор справа
Показывает выбранное напряжение сварки или
материал электрода (только для MMA).
A14 Кнопка «Тест газа»
При кратковременном нажатии кнопки запускается
тест газа на 30 с.
A15 Светодиод «Тест газа»
Загорается при активированном тесте газа.
A16 Светодиоды единиц измерения
Показывают, что на 7-сегментном индикаторе A12
отображаются значения в процентах или напряже-
ние.
A40 Светодиоды единиц измерения
Показывают, что на 7-сегментном индикаторе A4
отображаются значения в миллиметрах, метрах в
минуту или амперах
A41 Поворотная кнопка A41
Предназначена для настройки первичных параме-
тров «Скорость подачи проволоки», «Сварочный
ток» и «Толщина материала».
Предназначена для выбора вторичных параметров
для назначения кнопок F1/F2.
А42 Светодиод VRD (только на аппаратах с VRD)
Горит постоянно при активной функции VRD (умень-
шение напряжения холостого хода).
Мигает, если выходное напряжение превышает до-
пустимое по норме значение (например, в режиме
сварки).
A44 Поворотная кнопка A44
Предназначена для настройки первичных параме-
тров «Сварочное напряжение» и «Длина электриче-
ской дуги».
При активированных вторичных параметрах (горят
светодиоды F1/F2 A51/A52) предназначена для на-
стройки значения вторичного параметра.
