Használat előtt
- 142 -
02.20909.2079.9-03
13

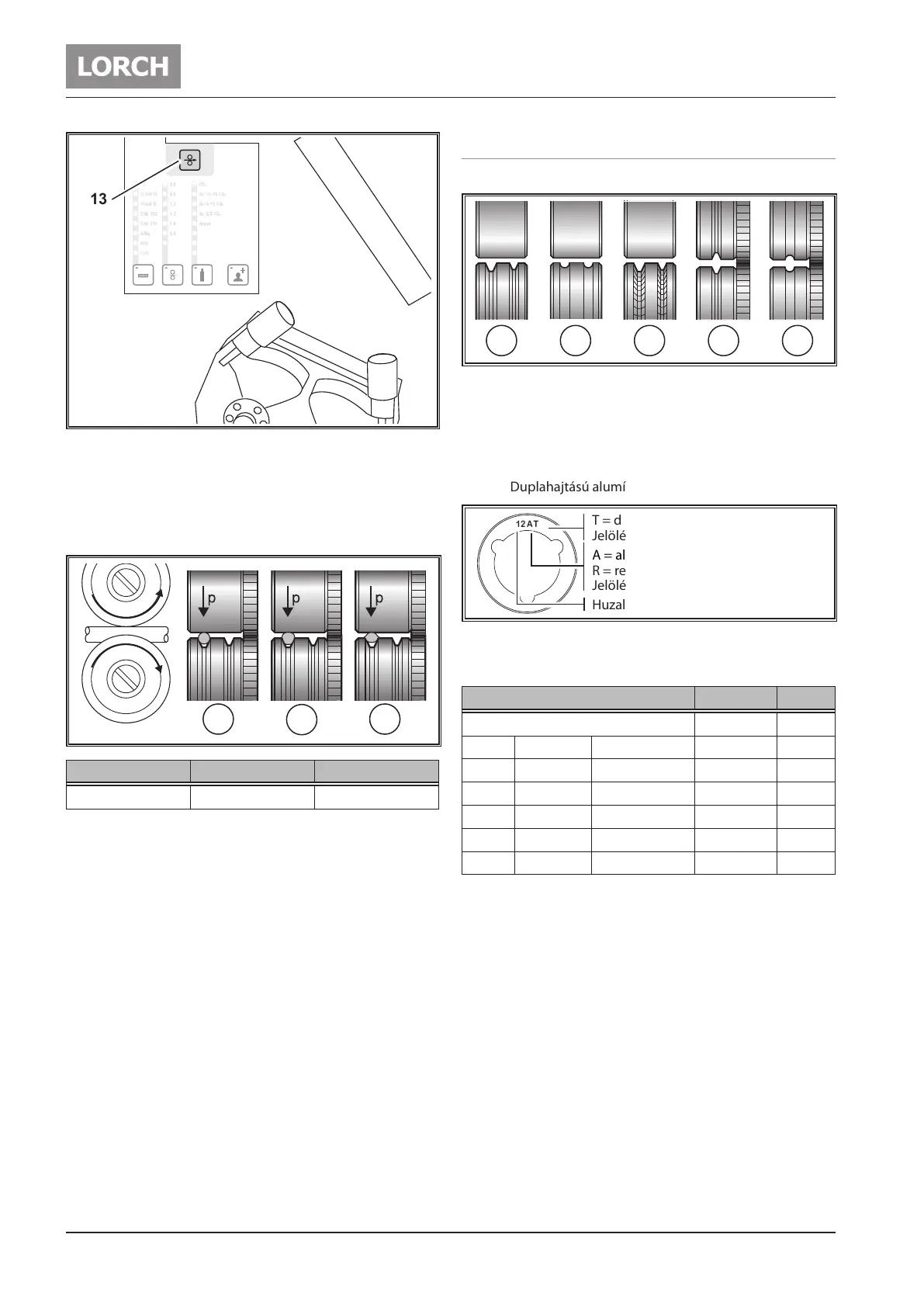

ábr. 13: Huzal bevezető gomb BasicPlus, ControlPro
 nyomja meg a huzalbefűzésre is szolgáló gombot 13.
 Állítsa be a rögzítő karral 37 a rugónyomást úgy hogy a
huzalgörgők 35 a huzaltekercs szoros tartásánál még fo-
rogjanak. A huzalnak nem szabad beszorulnia vagy elde-
formálódnia.
A
B
C
A B C
megfelelő túl erős a szorítás rossz görgő
ábr. 14: Huzalelőtoló görgők
 A 36-os bevezető fúvóka oldalán lévő 35-ös huzalelőto-
ló görgők leszorító nyomását állítsa alacsonyabbra, mint
a 8-ös központi hüvely oldalán lévőt, mert így az előtoló
egységen belül a huzalelektróda a húzáson tartható.
 Addig nyomja az előtoló gombot míg a huzal kb. 20 mm-t
ki nem lóg az áramvezetőből.
 Helyezzen a pisztolyba a huzalvastagságnak megfelelő
áramátadót és vágja le a maradék huzalt.
11.3 Huzal átszerelése
 Válassza ki a megfelelő huzaltovábbító görgőt.
A B C D E
ábr. 15: Huzalelőtoló görgők
A Acél előtoló görgő
B Alumínium előtoló görgő
C Recézett előtoló görgő (porbeles huzal számára)
D Duplahajtású acél előtoló görgő
E Duplahajtású alumínium előtoló görgő
12 AT
Huzal-Ø mm-ben / 10
A = alumínium
R = recézett
Jelölés nélkül = acél
T = duplahajtás
Jelölés nélkül = hornyos görgő
ábr. 16: Huzalelőtoló-görgők jelölése
Színkódok huzaltoló görgők
Előtoló görgő/anyag Huzal-Ø szín
Horony nélküli nyomógörgő Minden Ø -
acél - 0,6 mm fekete
acél alumínium - 0,8 mm kék
acél alumínium Recézett elem 1,0 mm piros
acél alumínium Recézett elem 1,2 mm narancs
acél alumínium Recézett elem 1,6 mm sárga
- - Recézett elem 2,4 mm szürke
Tab. 1: Színkódok huzaltoló görgők
 Cserélje ki az acélra szerelt pisztolyt egy megfelelőre, vagy
cserélje ki a huzalvezető spirált.
Huzalvezető spirál: (acél vagy porbeles huzal
számára)
 Vegye ki a bent lévő huzalvezető spirált vagy a huzalve-
zető műanyagot és tegyen be egy új huzalvezető spirált.
(Tartsa be az pisztoly gyártójának a kezelési utasítását).
 A vezetőcsövet helyezze be a központi csatlakozóba 51.
