Apparaatelementen
- 40 -
02.20909.2079.9-03
1 Apparaatelementen
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

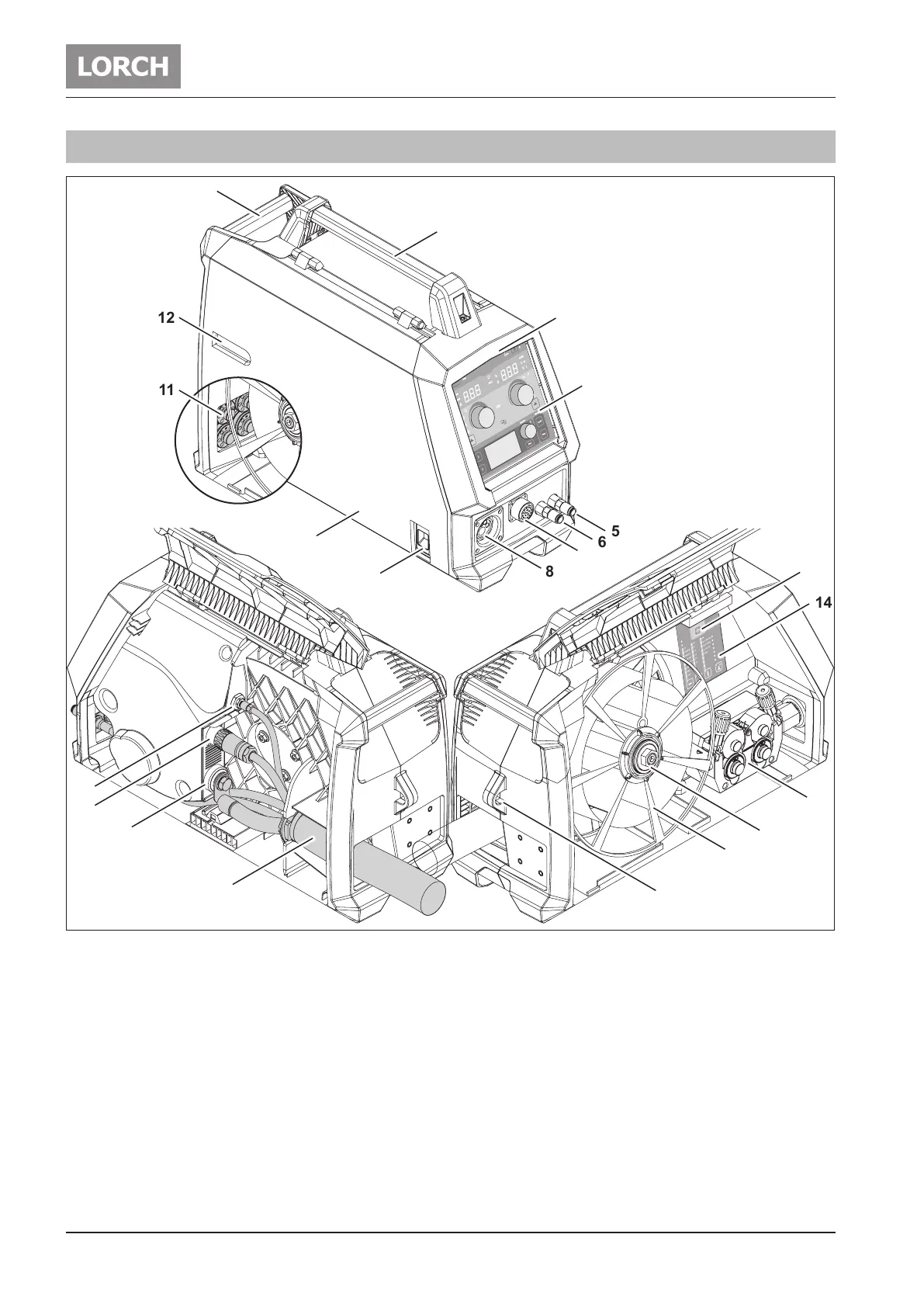

Afb. 1: Apparaatelementen
1 Handgreep (hijspunt)
2 Handgreep (hijspunt)
3 Handgreepgoot
4 Bedieningspaneel
5 Aansluiting koelmiddelretour (rood, optioneel)
6 Aansluiting koelmiddelaanvoer (blauw, optioneel)
7 Aansluitbis voor digitale Push-Pull laspistool
(optioneel)
8 Centrale aansluiting laspistool
9 Sluiting
10 Zijdeel
11 Houder draadaanvoerrollen (reserve)
12 Kijkglas draadvoorraad
13 Draadinlooptoets
14 Bedieningspaneel lasprogramma's (bij BasicPlus, Con-
trolPro)
15 Draadaanvoerunit
16 Opnamedoorn voor lasdraadrol
17 Lasdraadrol
18 Oog (hijspunt)
19 Tussenslangenpakket
20 Aansluiting lasstroom
21 Aansluitbus stuurkabel
22 Aansluiting beschermgas
