Voor de inbedrijfstelling
- 46 -
02.20909.2079.9-03
13

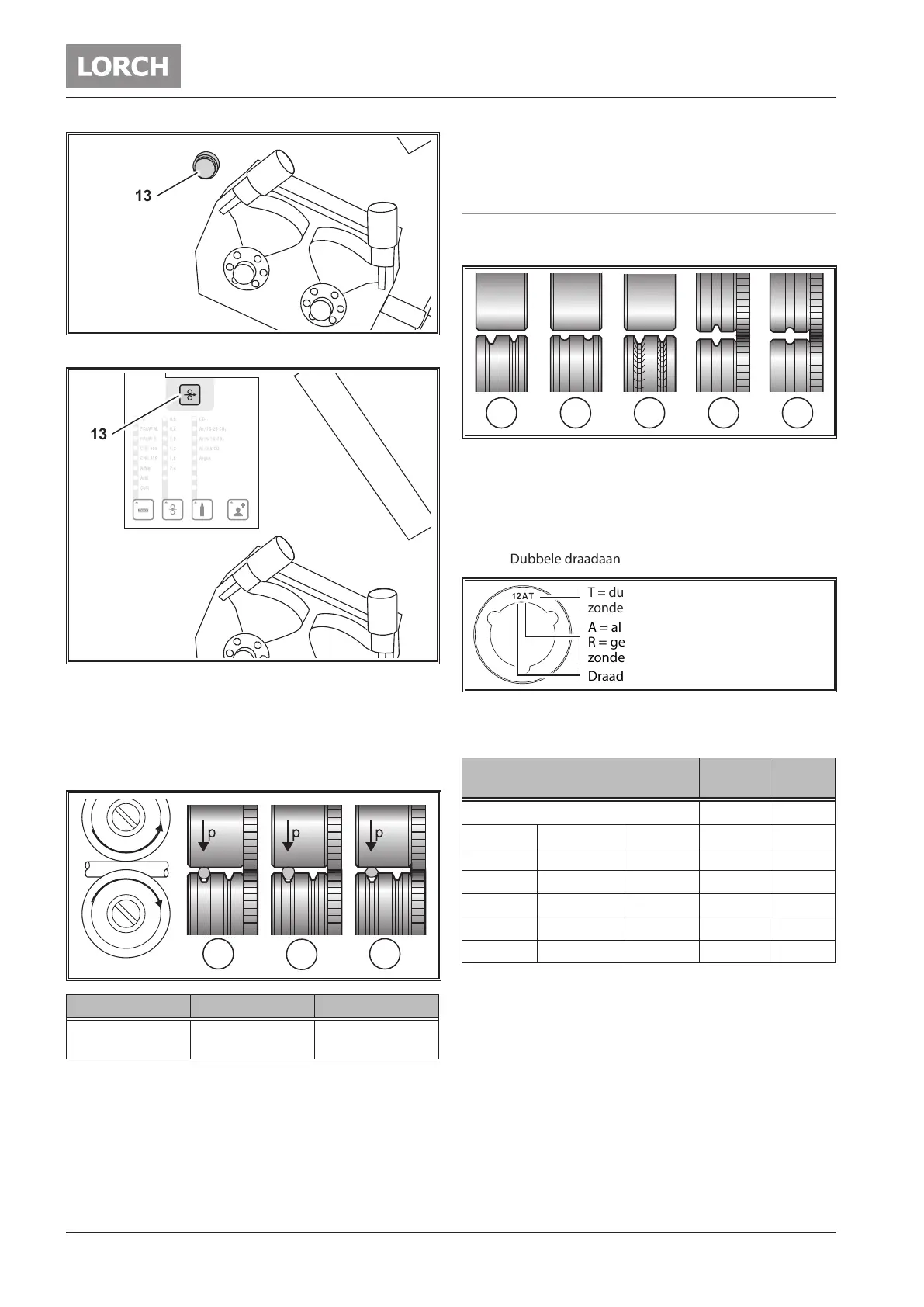

Afb. 12: Draadinlooptoets bedienpaneel FeederPanel, Basic
13
Afb. 13: Draadinlooptoets bedienpaneel BasicPlus, ControlPro
 Druk op draadinlooptoets 13.
 Stel via regelschroef 37 de aandrukkracht zo in dat draad-
aanvoerrollen 35 tijdens het vasthouden van de lasdraad-
spoel nog net doordraaien. De draad mag niet worden
vastgeklemd of vervormd.
A
B
C
A B C
goed aandrukkracht te
hoog
verkeerde draadaan-
voerrol
Afb. 14: Draadaanvoerrollen
 Stel de aandrukkracht van de draadaanvoerrollen 35
aan de zijde van de inloopmond 36 lager in dan aan de
zijde van centrale bus 8, om de draadelektrode binnen de
draadaanvoerunit in beweging te houden.
 Draadinlooptoets 13 net zolang ingedrukt houden tot de
draad bij de pistoolhals ca. 20 mm uitsteekt.
 Draai de bij de draaddikte passende stroomtip in het las-
pistool en knip het uitstekende draaduiteinde af.
11.3 Draadelektrode (lasdraad) verwisselen
 Verwissel de draadaanvoerrollen. Selecteer hiervoor de
geschikte rollen.
A B C D E
Afb. 15: Draadaanvoerrollen
A Draadaanvoerrol staal
B Draadaanvoerrol aluminium
C Gekartelde draadaanvoerrol (voor vuldraad)
D Dubbele draadaanvoerrol staal
E Dubbele draadaanvoerrol aluminium
12 AT
Draad-Ø in mm / 10
A = aluminium
R = gekarteld
zonder kenmerk = staal
T = duogroef
zonder kenmerk = een rol met groef
Afb. 16: Kenmerken op de draadaanvoerrollen
Kleurkenmerken op de draadtoevoerrollen
Draadaanvoerrol / materiaal
Las-
draad-Ø
Kleur
Drukrol zonder groef alle Ø -
staal - 0,6 mm zwart
staal aluminium - 0,8 mm blauw
staal aluminium gekarteld 1,0 mm rood
staal aluminium gekarteld 1,2 mm oranje
staal aluminium gekarteld 1,6 mm geel
- - gekarteld 2,4 mm grijs
Tab. 1: Kleurkenmerken op de draadaanvoerrollen
 Wissel laspistool voor staal om voor een geschikt laspis-
tool, of vervang het binnenspiraal.
Binnenspiralen: (voor staal of gevulde draad)
 Neem het aanwezige binnenspiraal of kunststof inliner
weg en voer een nieuw binnenspiraal in. (Raadpleeg de
gebruiksaanwijzing van het laspistool)
 Plaats geleidingsbuis 51 in de centrale bus.
