Installation
- 8 -
02.20909.2079.9-03

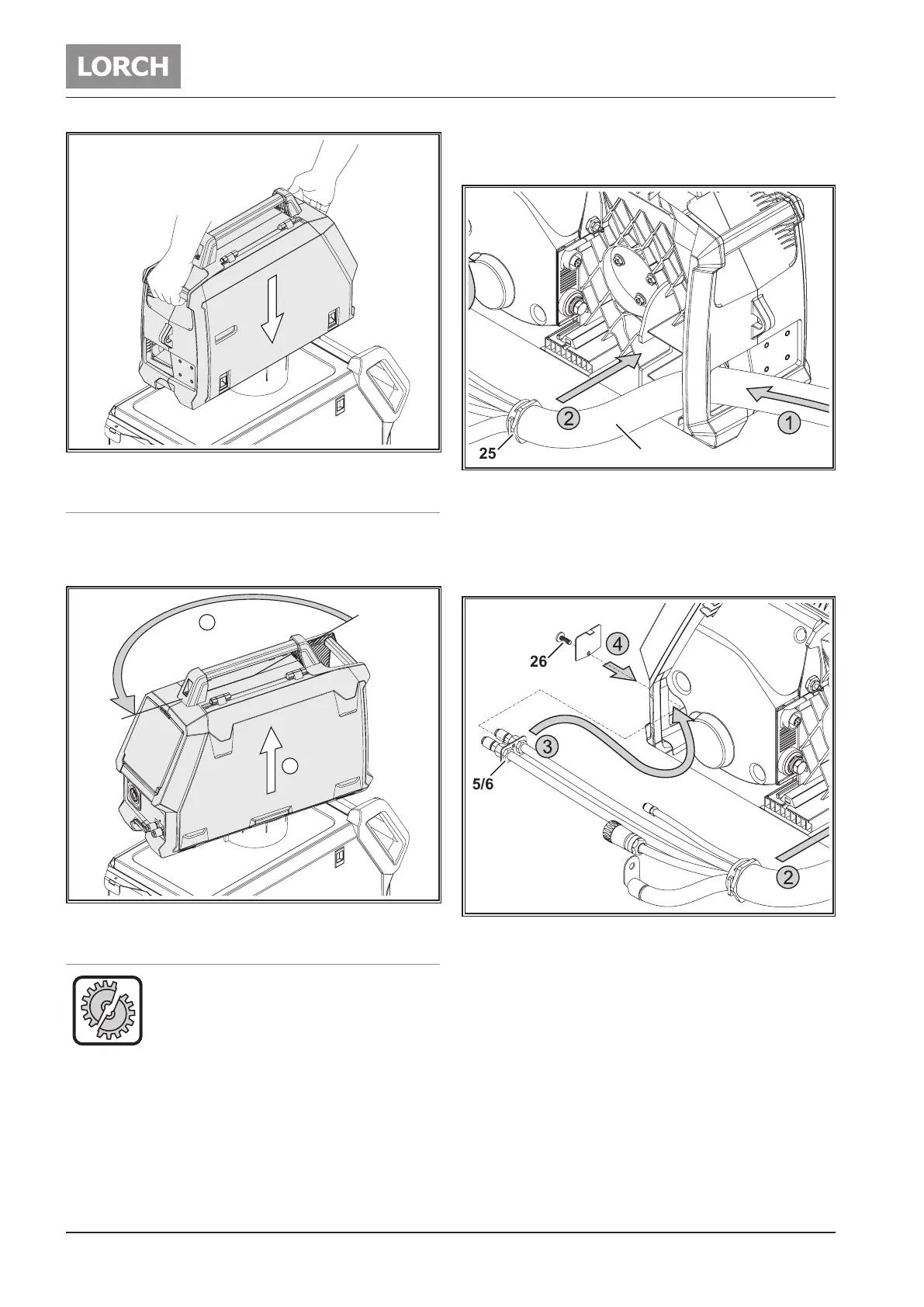

Abb. 3: Drahtvorschubkoer montieren
10.2 Drahtvorschubkoer abnehmen
 Drehen Sie den Drahtvorschubkoer nach links bis zum
Anschlag.
 Nehmen Sie den Drahtvorschubkoer nach oben ab.
2
1
Abb. 4: Drahtvorschubkoer demontieren
10.3 Anschließen
Schalten Sie die Schweißstromquelle bei
folgenden Arbeiten am Hauptschalter aus:
Zur Montage und Demontage von Brenner,
Schlauchpaket, Zusatzkoer oder eines Hilfs-
triebs.
Bei Missachtung kann es zu Funktionsstörun-
gen oder Beschädigungen von elektronischen
Bauteilen kommen.
 Önen Sie das Seitenteil rechts des Drahtvorschubgeräts.
 Schieben Sie das Zwischenschlauchpaket 19 der Schweiß-
stromquelle durch die Önung am Heck des Drahtvor-
schubgeräts.
 Schieben Sie den Verschluss 25 des Zwischenschlauchpa-
kets 19 in die Führungsschiene des Drahtvorschubgeräts.
25 19
Abb. 5: Zwischenschlauchpaket montieren
 Führen Sie die Kühlmittelanschlüsse 5/6 von innen durch
die Gehäuseönung an der Front des Drahtvorschubge-
räts.
 Befestigen Sie die Kühlmittelanschlüsse 5/6 mit der
Schraube 26.
26
5/6
Abb. 6: Kühlmittelanschlüsse montieren
 Verbinden Sie die Steuerleitung des Zwischenschlauch-
pakets der Schweißstromquelle mit der Anschlussbuchse
Steuerleitung 21.
 Verbinden Sie die Schweißstromleitung des Zwischen-
schlauchpakets der Schweißstromquelle mit dem An-
schluss Schweißstrom 20.
 Verbinden Sie die Schutzgasleitung des Zwischen-
schlauchpakets der Schweißstromquelle mit dem An-
schluss Schutzgas 22.
