Przed uruchomieniem
- 69 -
02.20 909.2079.9-03
 Połączyć przewód sterujący zespołu przewodów łączących
ze źródłem prądu spawalniczego, gniazdo podłączeniowe
przewodu sterującego 21.
 Połączyć przewód prądu spawalniczego z zespołu prze-
wodów łączących ze źródłem prądu spawalniczego, złącze
prądu spawalniczego 20.
 Połączyć przewód gazu ochronnego zespołu przewodów
łączących ze źródłem prądu spawalniczego poprzez przy-
łącze gazu ochronnego 22.
22
21
20
19

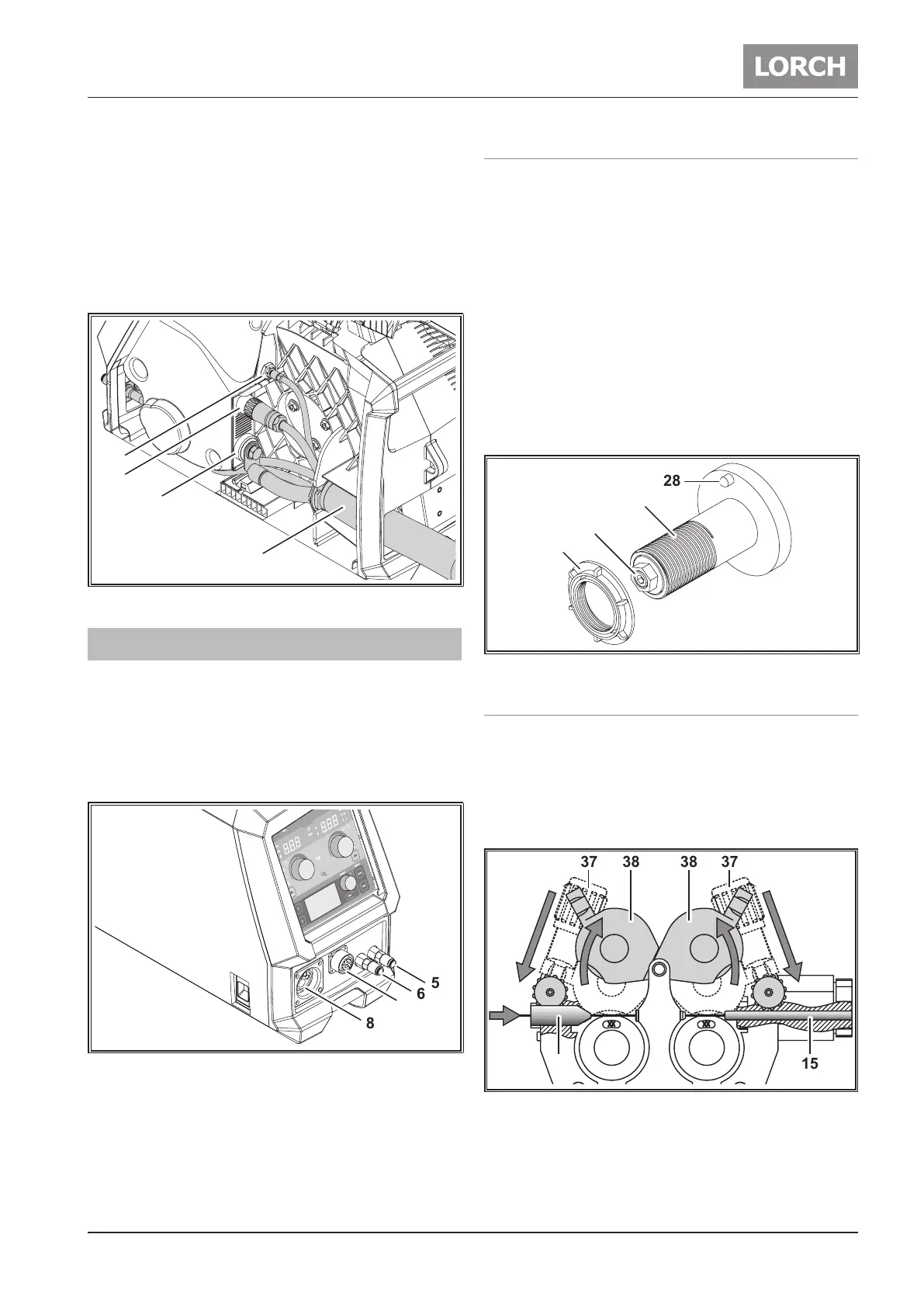

ilustr. 7: Montaż przewodów przyłączeniowych
11 Przed uruchomieniem
 Podłączyć wtyczkę centralną palnika do gniazda central-
nego 8.
 Połączyć przewody czynnika chłodzącego palnika z przy-
łączami powrotu czynnika chłodzącego (czerwony) 5 i za-
silania czynnika chłodzącego (niebieski) 6.
 W razie potrzeby połączyć przewód sterujący palnika / di-
gital Push Pull z gniazdem przyłączeniowym 7.
5
6
8
7
ilustr. 8: Przyłącza
11.1 Zakładanie szpuli drutu spawalniczego
 Otworzyć część boczną po lewej stronie urządzenia prze-
suwu drutu.
 Odkręcić nakrętkę ustalającą 31 od trzpienia wylotowego
drutu 29.
 Założyć zezwój drutu spawalniczego na trzpień wylotowy
i uważać, by trzpień zabierający 28 zaryglował się.
 Nakręcić nakrętkę ustalającą 31 na trzpień wylotowy drutu
29.
Trzpień wylotowy drutu 29 posiada zabezpieczenie przed
odkręceniem nakrętki ustalającej 31. Nakrętka ustalająca
31 musi być dokręcona do wyczuwalnego oporu, by była
prawidłowo zabezpieczona.
 Hamulec drutu 30 ustawić w taki sposób, by przy zwolnie-
niu przycisku palnika szpula drutu spawalniczego już nie
poruszała się bezwładnie.
28
30
29
31
ilustr. 9: Trzpień wylotowy drutu
11.2 Przewlekanie drutu elektrodowego
 Wykręcić z palnika końcówkę prowadzącą drut.
 Otworzyć osłonę boczną po lewej stronie.
 Średnica elektrody drutu musi być zgodna z widocznym
od przodu wytłoczeniem na rolkach przesuwu drutu 35.
 Odchylić dźwignię 37 na bok i przewlec elektrodę przez
dyszę wlotową 36 i gniazdo centralne 8.
37 373838
3535
1536
ilustr. 10: Otworzyć przesuw z 4 rolkami
 Złożyć ramiona obrotowe 38 i zaryglować je dźwigniami
37.
