Oznaczenia barwne rolek podających drut
Rolka posuwu/materiał Ø drutu Kolor
Rolka dociskowa bez rowka Wszystkie
Ø
-
Stal - 0,6 mm Czarna
Stal Aluminium - 0,8 mm Niebieska
Stal Aluminium Radełkowana 1,0 mm czerwony
Stal Aluminium Radełkowana 1,2 mm Pomarańczowa
Stal Aluminium Radełkowana 1,6 mm żółty
- - Radełkowana 2,4 mm Szara
Tab. 1: Oznaczenia barwne rolek podających drut
 Wymienić palnik do stali na odpowiedni palnik, albo wy-
mienić spiralę prowadzenia drutu.
Spirala prowadzenia drutu: (do drutu stalowego
lub rurowego)
 Zdjąć istniejącą spiralę prowadzenia drutu lub rdzeń z
tworzywa sztucznego i włożyć nową spiralę prowadzenia
drutu. (przestrzegać instrukcji obsługi palnika)
 Założyć prowadnicę rurową 51 na przyłączu centralnym.
Rdzeń z tworzywa sztucznego: (do drutów alu-
miniowych, ze stali szlachetnej lub CuSi)
 Zdjąć istniejącą spiralę prowadzenia drutu lub rdzeń z
tworzywa sztucznego i włożyć nowy rdzeń z tworzywa
sztucznego. (przestrzegać instrukcji obsługi palnika)
 Zdjąć prowadnicę rurową 51 z przyłącza centralnego.
 Wystający rdzeń z tworzywa sztucznego skrócić tak, aby
sięgał on dokładnie do rolki przesuwu drutu, a odpowied-
nio skróconą rurkę podporową 50 przesunąć w celu stabi-
lizacji wzdłuż wystającego rdzenia z tworzywa sztucznego.
Wszystkie:
 Dokręcić palnik i przeciągnąć elektrodę.
Numery zamówieniowe części zamiennych za-
leżą od używanego typu palnika i średnicy dru-
tu i znajdują się w wykazach części zamiennych
palników.
50
48
49
47 46
35
45
51
8
52

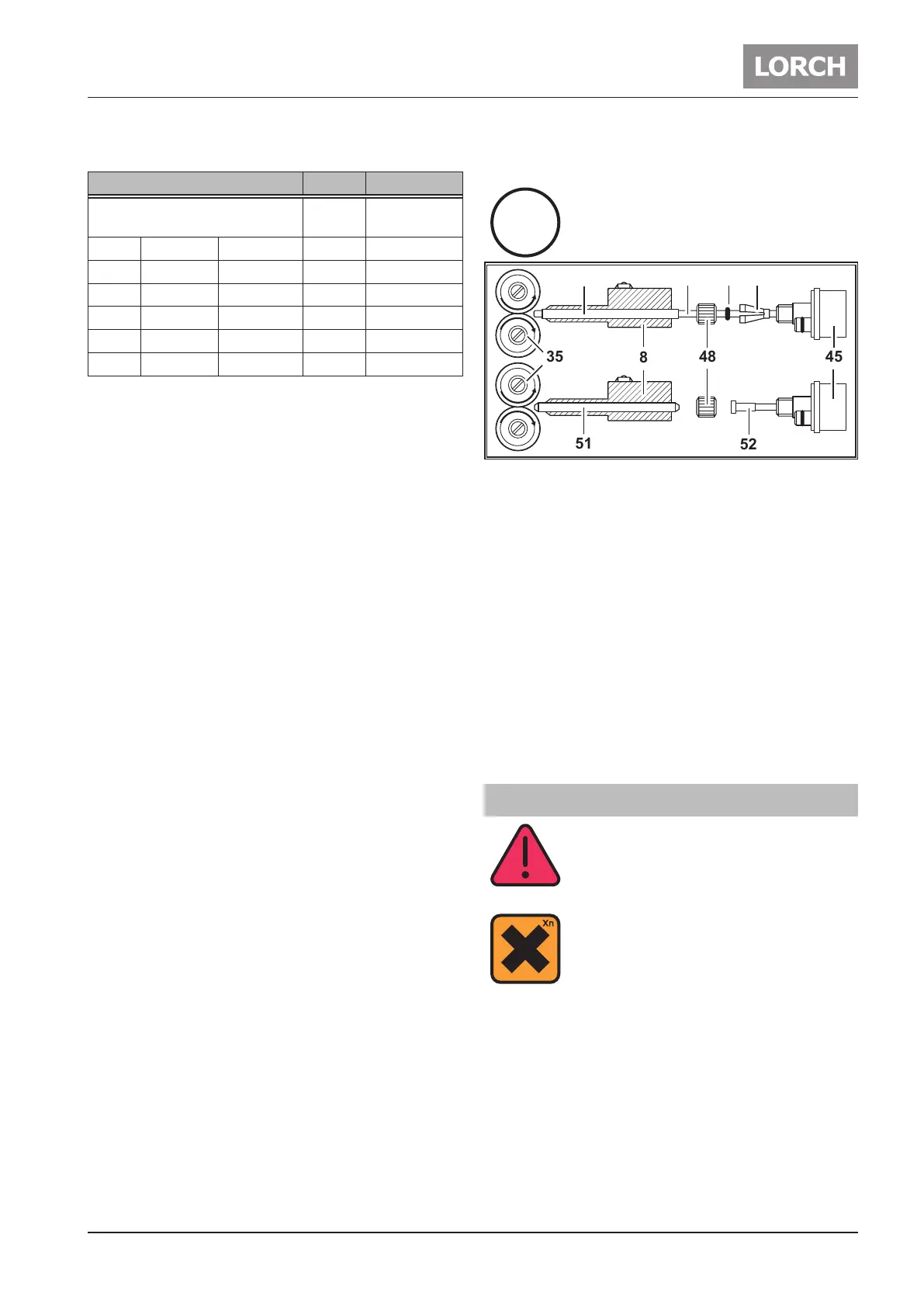

ilustr. 17: Prowadzenie drutu
8 Gniazdo centralne
35 Rolka podajnika drutu
45 Wyk centralny (palnik)
46 Łącznik ustalający (=element zaciskowy) rdzeni z two-
rzywa sztucznego o średnicy zewnętrznej 4,0 mm lub
4,7 mm
47 Pierścień O-ring
48 Nakrętka
49 Rdzeń z tworzywa sztucznego
50 Rurka podporowa do rdzeni z tworzywa sztucznego o
średnicy zewnętrznej 4 mm. Przy średnicy zewnętrznej
4,7 mm rurka nie występuje.
51 Prowadnica rurowa
52 Spirala prowadzenia drutu
12 Nadzór i konserwacja
Wtrakcie wykonywania wszelkich prac zza-
kresu konserwacji ipielęgnacji należy prze-
strzegać obowiązujących przepisów BHP
i ochrony przed nieszczęśliwymi przypad-
kami.
Chłodziwo jest szkodliwe dla zdrowia
wprzypadku połknięcia!
Po połknięciu natychmiast przepłukać usta
wodą iwypić dużą ilość wody. Natychmiast
wezwać lekarza.
Po kontakcie z oczami przepłukiwać oczy pod bieżącą
wodą przy otwartych powiekach przez 15 minut. Skonsul-
tować się zlekarzem.
Po kontakcie ze skórą zmyć wodą zmydłem idobrze spłu-
kać.
Po inhalacji par/aerozolu wyprowadzić osobę na świeże
powietrze. Wezwać lekarza.
Podczas pracy z chłodziwem nosić rękawice ochronne
iokulary ochronne/ochronę twarzy.
