Conservación y mantenimiento
- 35 -
02.20 909.2079.9-03

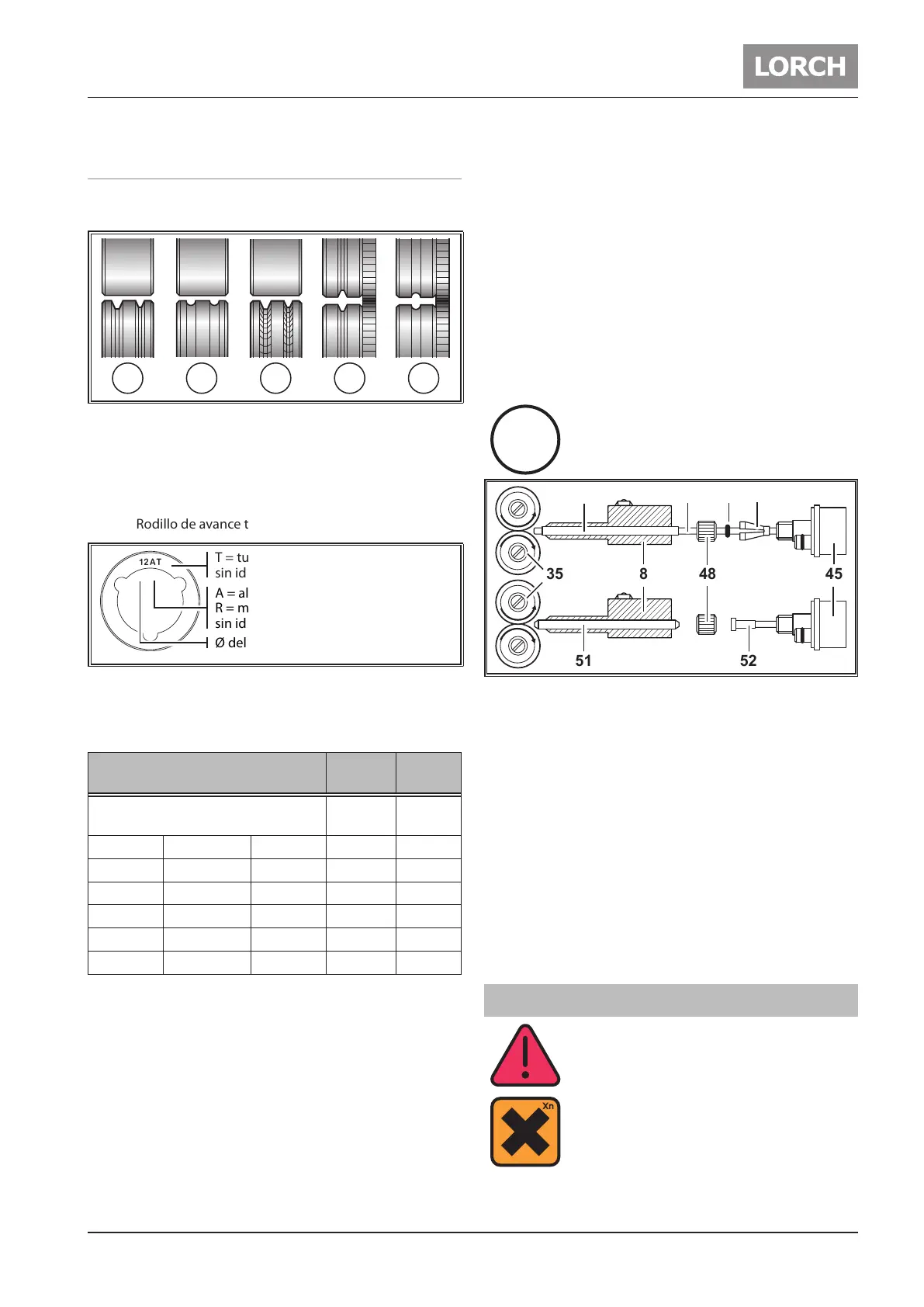

11.3 Reequipamiento del electrodo de
alambre
 Sustituya los rodillos de avance de hilo. Para ello, seleccio-
ne los rodillos apropiados.
A B C D E
Abb. 16: Rodillos de avance de hilo
A Rodillo de avance de acero
B Rodillo de avance de aluminio
C Rodillo de avance moleteado (para alambre de relleno)
D Rodillo de avance tuerca gemela de acero
E Rodillo de avance tuerca gemela de aluminio
12 AT
Ø del hilo en mm/10
A = aluminio
R = moleteado
sin ident. = acero
T = tuerca gemela
sin ident. = un rodillo con ranura
Abb. 17: Identicación rodillos de avance de hilo
Codicación de colores de los rodillos de avance
del hilo
Rodillo de avance/material
Ø del
hilo
Color
Rodillo de presión sin ranura todos
los Ø
-
acero - 0,6 mm negro
acero Aluminio - 0,8 mm azul
acero Aluminio Moleteado 1,0 mm rojo
acero Aluminio Moleteado 1,2 mm naranja
acero Aluminio Moleteado 1,6 mm amarillo
- - Moleteado 2,4 mm gris
Tab. 1: Codicación de colores de los rodillos de avance del hilo
 Sustituya el soplete de acero por otro adecuado o cambie
la espiral de guía de hilo.
Espiral de guía de hilo: (para alambre de acero o
de relleno)
 Retire la espiral de guía de hilo o el alma de plástico e in-
troduzca la nueva espiral de guía de hilo. (Tenga en cuenta
el manual de instrucciones del soplete)
 Introduzca el tubo de guía 51 en la conexión central.
Alma de plástico: (para alambre de aluminio,
acero inoxidable o CuSi)
 Retire la espiral de guía de hilo o el alma de plástico e in-
troduzca la nueva alma de plástico. (Tenga en cuenta el
manual de instrucciones del soplete)
 Retire el tubo de guía 51 de la conexión central.
 Corte el alma de plástico sobrante de modo que quede
muy pegado al rodillo de avance de hilo y, a través del
alma de plástico sobresaliente, introduzca el tubo de apo-
yo adecuadamente acortado 50 para estabilizarlo.
Todos:
 Sujete el soplete con rmeza y enhebre el electrodo de
hilo.
Los números de pedido de las piezas de re-
puesto dependen del tipo de soplete utilizado
y del diámetro de hilo y pueden consultarse en
la lista de piezas de repuesto del soplete.
50
48
49
47 46
35
45
51
8
52
Abb. 18: Guía del hilo
8 Enchufe hembra central
35 Rodillo de avance del hilo
45 Enchufe macho central (soplete)
46 Boquilla de sujeción (=pieza de ajuste) para almas de
plástico con un diámetro exterior de 4,0 mm y 4,7 mm
47 Junta tórica
48 Tuerca tapón
49 Alma de plástico
50 Tubo de apoyo para almas de plástico con un diámetro
exterior de 4 mm. El tubo no se utiliza con un diámetro
exterior de 4,7 mm.
51 Tubo de guía
52 Espiral guía del hilo
12 Conservación y mantenimiento
Al realizarse trabajos de conservación y
mantenimiento debe respetarse el regla-
mento vigente de seguridad y de preven-
ción de accidentes.
¡El refrigerante es tóxico en caso de inges-
tión!
Después de la ingestión, enjuagar inmedia-
tamente la boca y beber abundante agua.
Llamar de inmediato a un médico.
