Elementos do aparelho
- 76 -
02.20909.2079.9-03
1 Elementos do aparelho
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

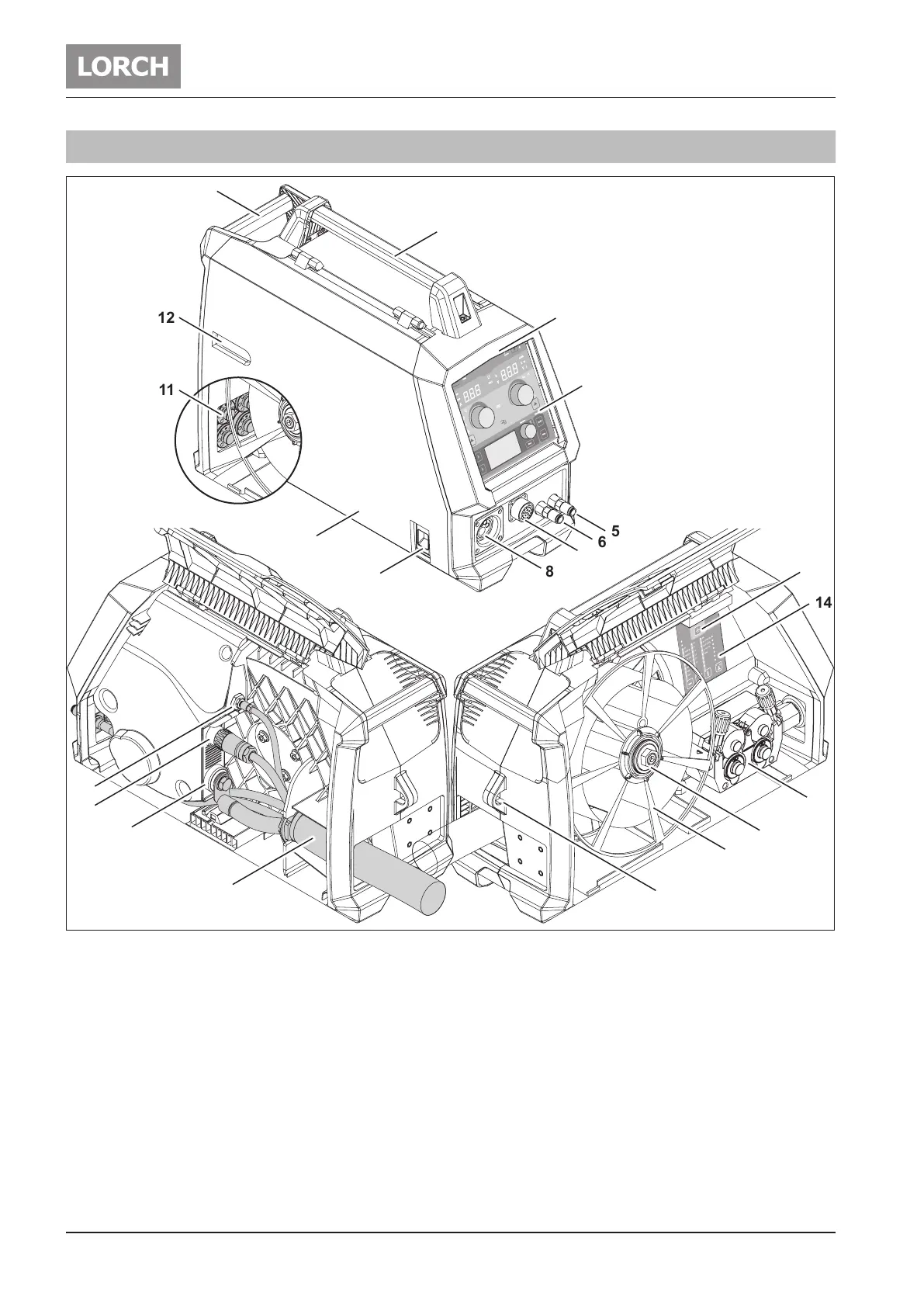

Fig. 1: Elementos do aparelho
1 Punho (ponto de suspensão)
2 Punho (ponto de suspensão)
3 Cavidade do punho
4 Painel de comando
5
Saída do líquido de arrefecimento (vermelho, opcional)
6 Entrada do líquido de arrefecimento (azul, opcional)
7 Tomada de ligação da tocha/Push Pull digital (opcio-
nal)
8 Manga central
9 Fecho
10 Painel lateral
11 Suporte dos roletes de tracção do o (substituição)
12 Visor da tracção do o
13 Botão de tracção de o
14 Painel de comando dos programas de soldadura (com
BasicPlus, ControlPro)
15 Unidade de tracção
16 Perno de guia da bobina do o
17 Bobina do o
18 Olhal (ponto de suspensão)
19 Conjunto de mangueiras intermédias
20 Ligação da corrente de soldadura
21 Tomada de ligação do cabo de comando
22 Ligação do gás inerte
