Před uvedením do provozu
- 106 -
02.20909.2079.9-03
 Zapněte hlavním vypínačem zdroj svařovacího proudu.
13

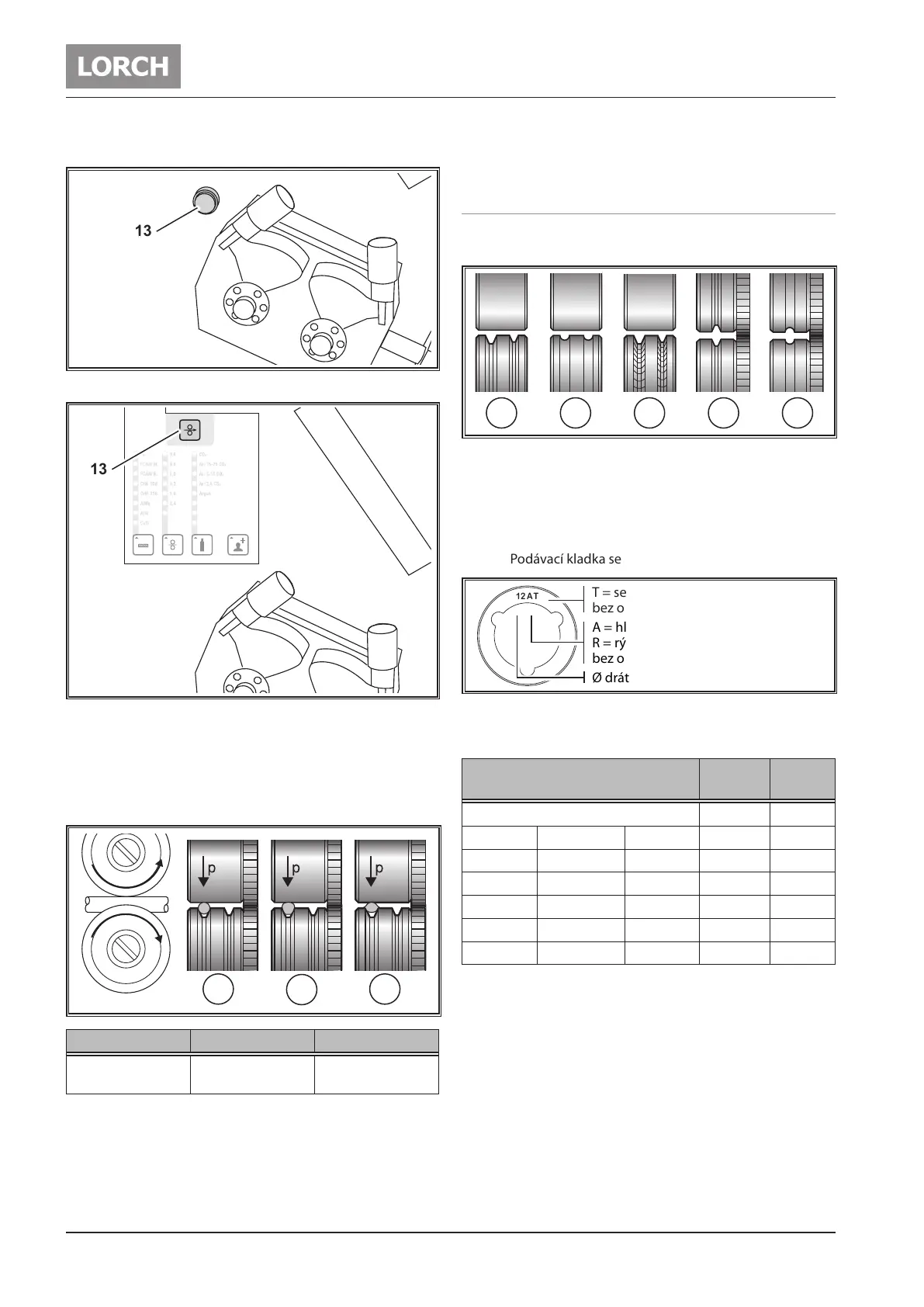

obr. 12: Tlačítko pro zavádění drátu FeederPanel, Basic
13
obr. 13: Tlačítko pro zavádění drátu u provedení BasicPlus, ControlPro
 Stiskněte tlačítko vstupu drátu13.
 Nastavte pomocí regulačních šroubů 37 přítlačný tlak tak,
aby se válce posuvu drátu 35 při přidržení cívky svařova-
cího drátu právě ještě protáčely. Drát nesmí být vzpříčený
ani deformovaný.
A
B
C
A B C
Správně Příliš vysoký přítlač-
ný tlak
Nesprávný válec
posuvu drátu
obr. 14: Kladky pro podávání drátu
 Nastavte přítlačný tlak válců posuvu drátu 35 na straně
vstupní trysky36 níže než na straně centrální zdířky8, aby
elektroda drátu uvnitř jednotky posuvu zůstala vtahu.
 Stiskněte tlačítko pro zavádění drátu13, dokud drát vyční-
vá zhrdla hořáku cca o20mm.
 Zašroubujte proudovou trysku vhodnou podle tloušťky
drátu do hořákua přečnívající konec drátu odřízněte.
11.3 Výměna drátové elektrody
 Vyměňte kladky pro podávání drátu. Pro tento účel vyber-
te vhodné kladky.
A B C D E
obr. 15: Kladky pro podávání drátu
A Podávací kladka – ocel
B Podávací kladka – hliník
C Podávací kladka – rýhovaná (na výplňový drát)
D Podávací kladka se dvěma drážkami – ocel
E Podávací kladka se dvěma drážkami – hliník
12 AT
Ø drátu v mm / 10
A = hliník
R = rýhovaná
bez označení = ocel
T = se dvěma drážkami
bez označení = kladka s drážkou
obr. 16: Označení kladek pro podávání drátu
Barevné označení kladek pro podávání drátu
Kladka pro podávání drátu /
materiál
Ø drátu Barva
Přítlačná kladka Všechny Ø -
ocel - 0,6 mm černá
ocel hliník - 0,8 mm modrá
ocel hliník rýhovaná 1,0 mm červená
ocel hliník rýhovaná 1,2 mm oranžová
ocel hliník rýhovaná 1,6 mm žlutá
- - rýhovaná 2,4 mm šedá
tab. 1: Barevné označení kladek pro podávání drátu
 Vyměňte ocelový hořák za odpovídající hořák nebo vy-
měňte spirálu pro vedení drátu.
Spirála pro vedení drátu: (pro ocelový nebo pl-
nicí drát)
 Vyjměte instalovanou spirálu pro vedení drátu nebo umě-
lohmotné jádro a zaveďte novou spirálu pro vedení drátu.
(Dodržujte návod k obsluze hořáku.)
 Vodicí trubici 51 vsaďte do centrálního připojení.
