Instalación
- 32 -
02.20909.2079.9-03
10 Instalación
Peligro de lesiones por vuelco o caída del
aparato.
Durante el montaje sobre una fuente de co-
rriente o supercie elevada asegure el apa-
rato contra caídas o inclinaciones.

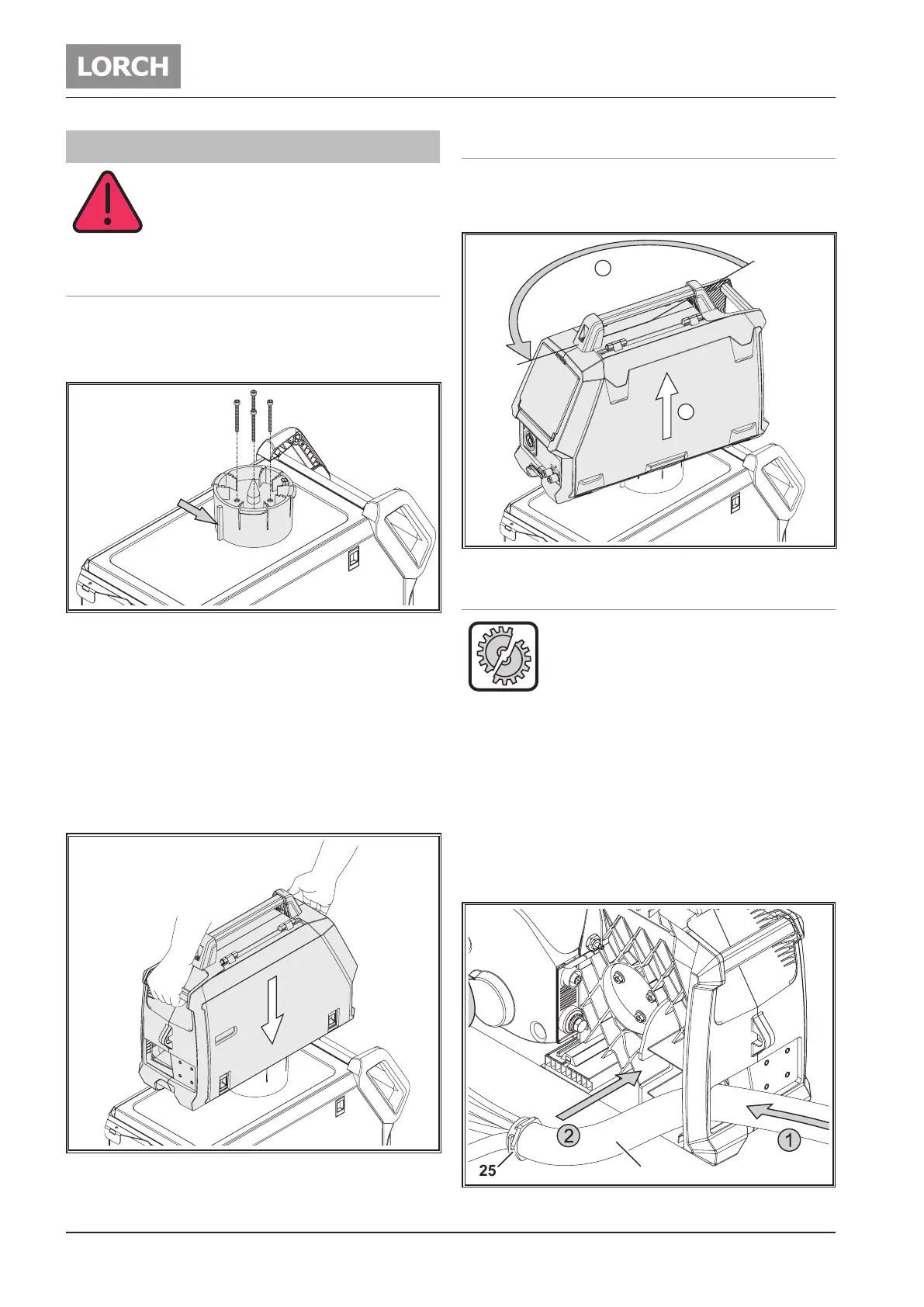

10.1 Fijar la maleta de avance del hilo
 Fije el cojinete giratorio con los tornillos incluidos en el
suministro a la tapa de la fuente de corriente. El tope del
cojinete giratorio (echa) debe señalar hacia la parte tra-
sera del equipo.
Abb. 3: Montar el cojinete giratorio
 Coloque la maleta de avance del hilo sobre la fuente de
corriente.
En esto tenga cuidado de que, el cojinete giratorio y el alo-
jamiento en la maleta de avance del hilo, se encuentren
centrados entre sí.
 Presione fuertemente hacia abajo la maleta de avance del
hilo, hasta que oiga que el cojinete giratorio encaja en el
alojamiento.
El cojinete giratorio encaja en todos sus puntos (ángulo de
giro) en el alojamiento.
Abb. 4: Montar la maleta de avance de hilo
10.2 Quitar la maleta de avance del hilo
 Gire la maleta de avance del hilo hacia la izquierda, hasta
el tope.
 Tire de la maleta de avance del hilo hacia arriba.
2
1
Abb. 5: Desmontar la maleta de avance de hilo
10.3 Conexión
Desconecte la fuente de corrien-
te antes de realizar las tareas siguien-
tes desde el interruptor principal:
Para montar y desmontar el soplete, paquete
de mangueras, maleta adicional o motor adi-
cional.
En caso de ignorar estos avisos subyace peli-
gro de fallos de funcionamiento y deterioro de
componentes electrónicos.
 Abra la parte lateral derecha del aparato de avance de hilo.
 Empuje el paquete de mangueras intermedias 19 de la
fuente de corriente de soldadura a través de la apertura de
la parte trasera del aparato de avance de hilo.
 Empuje el cierre 25 del paquete de mangueras interme-
dias 19 por el carril de guía del aparato de avance de hilo.
25 19
Abb. 6: Montar el paquete de mangueras intermedias
