Installazione
- 115 -
02.20 909.2079.9-03
6 Controllo UVV
Il gestore di impianti di saldatura ad uso artigianale è tenuto
a fare eseguire regolarmente un controllo di sicurezza degli
impianti secondo EN 60974-4. Lorch raccomanda un controllo
ogni 12 mesi.
Anche in seguito a modica o riparazione dell'impianto occor-
re fare eseguire un controllo di sicurezza.
I controlli UVV eseguiti in modo non conforme
possono danneggiare l'impianto. Troverete ul-
teriori informazioni sui controlli UVV degli im-
pianti di saldatura presso i centri di assistenza
autorizzati Lorch.
7 Emissioni acustiche
Il livello massimo di emissioni acustiche dell'apparecchio è in-
feriore a 70 dB(A), misurato con carico normale secondo EN
60974-1 nel punto di lavoro massimo.
8 Compatibilità elettromagnetica
(CEM)
Questo prodotto è conforme alle norme CEM attualmente in
vigore. Attenersi a quanto segue:
l'apparecchio è destinato alla saldatura in ambienti artigia-
nali e industriali (CISPR 11 classe A). In caso di impiego in
altri ambienti (ad es. residenziali) potrebbero essere distur-
bati altri apparecchi elettrici.
Potrebbero vericarsi problemi elettromagnetici durante
la messa in funzione in:
cavi di alimentazione elettrici, cavi di comando, cavi
conduttori di segnali e per le telecomunicazioni nelle
vicinanze del dispositivo di saldatura o di taglio
televisori, radiotrasmettitori e radioricevitori
computer e altri dispositivi di comando
dispositivi di protezione in strutture industriali (ad es.
impianti d'allarme)
pacemaker e apparecchi acustici
dispositivi di taratura o misurazione
in apparecchiatura con ridotta resistenza alle interfe-
renze
Qualora vengano disturbate altre apparecchiature nell'am-
biente, potrebbero essere necessarie ulteriori schermature.
L'ambiente da schermare può estendersi no ai conni del
terreno. Dipende dal tipo di costruzione dell'edicio e del-
le attività che vi si svolgono.
Azionare l'apparecchio seguendo i dati e le istruzioni del pro-
duttore. Il gestore dell'apparecchio è responsabile dell'instal-
lazione e del funzionamento dell'apparecchio stesso. In caso
di disturbi elettromagnetici, il gestore è responsabile dell'eli-
minazione degli stessi (eventualmente con l'assistenza tecnica
del produttore).
9 Trasporto
Rischio di lesioni a causa della caduta e del
rovesciamento dell’apparecchio.
Il trasporto dell’apparecchio può essere eet-
tuato da una sola persona sollevando la scato-
la.
Non sollevare l’apparecchio con carrello eleva-
tore a forca o simili dalla scatola.
10 Installazione
Rischio di lesioni a causa del ribaltamento o
della caduta dell'apparecchio.
Durante il montaggio su di una fonte di cor-
rente o su di una supercie di installazione
rialzata, proteggere l'apparecchio dalla ca-
duta e dal rovesciamento.
10.1 Fissaggio del gruppo trainalo
 Fissare il cuscinetto girevole con le viti in dotazione al co-
perchio della fonte di alimentazione di corrente. Durante
questa operazione la battuta del cuscinetto girevole (frec-
cia) deve essere rivolta verso il lato posteriore dell'appa-
recchio.

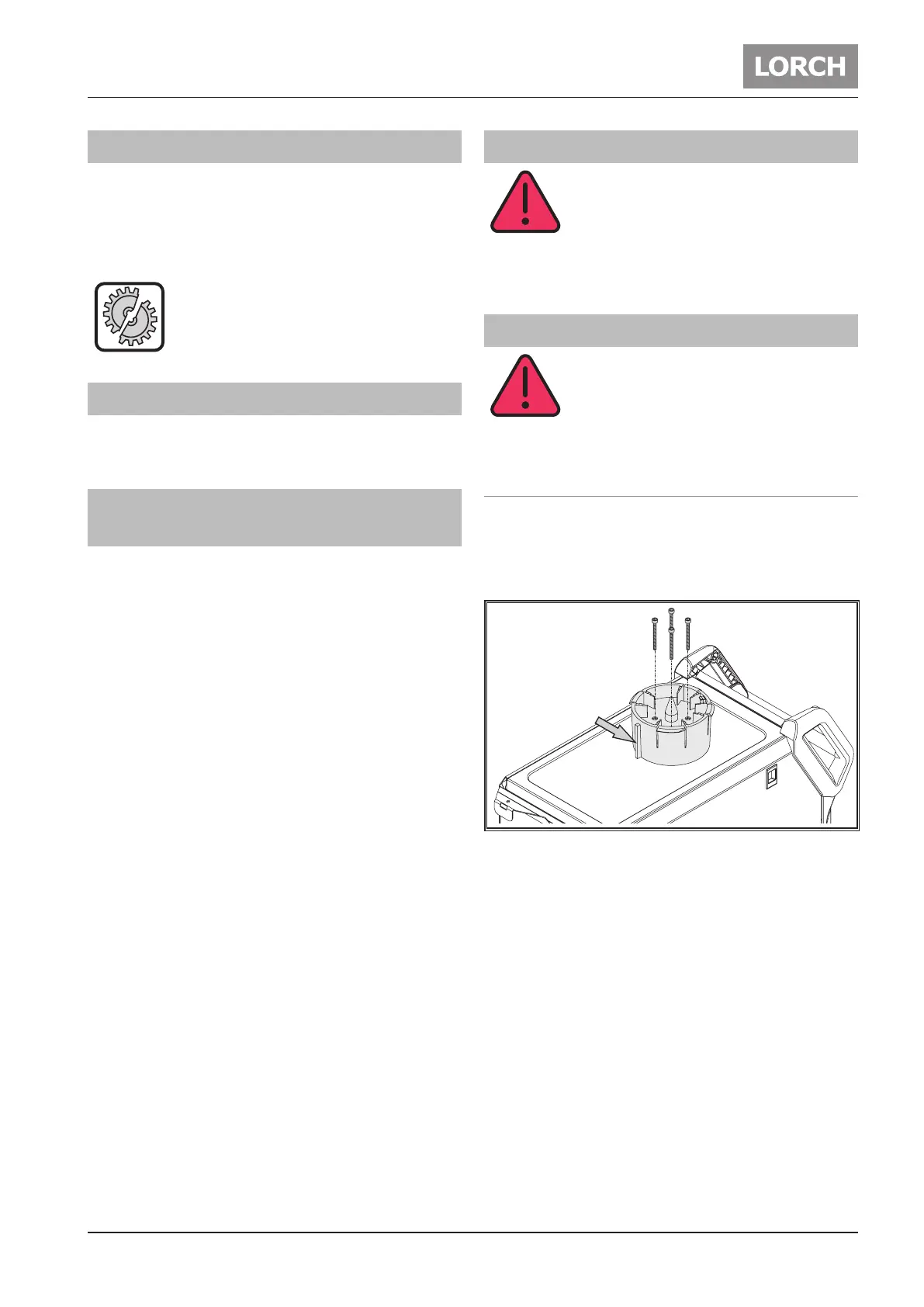

Fig. 2: Montaggio del cuscinetto girevole
 Applicare il gruppo trainalo sulla fonte di alimentazione
di corrente.
Prestare attenzione a che il cuscinetto girevole e l'allog-
giamento del gruppo trainalo si trovino al centro uno
sull'altro.
 Premere il gruppo trainalo con forza verso il basso no
a che il cuscinetto girevole non scatta percettibilmente in
posizione nell'alloggiamento.
Il cuscinetto girevole scatta in posizione nell'alloggiamen-
to in qualsiasi posizione (angolo di rotazione).
