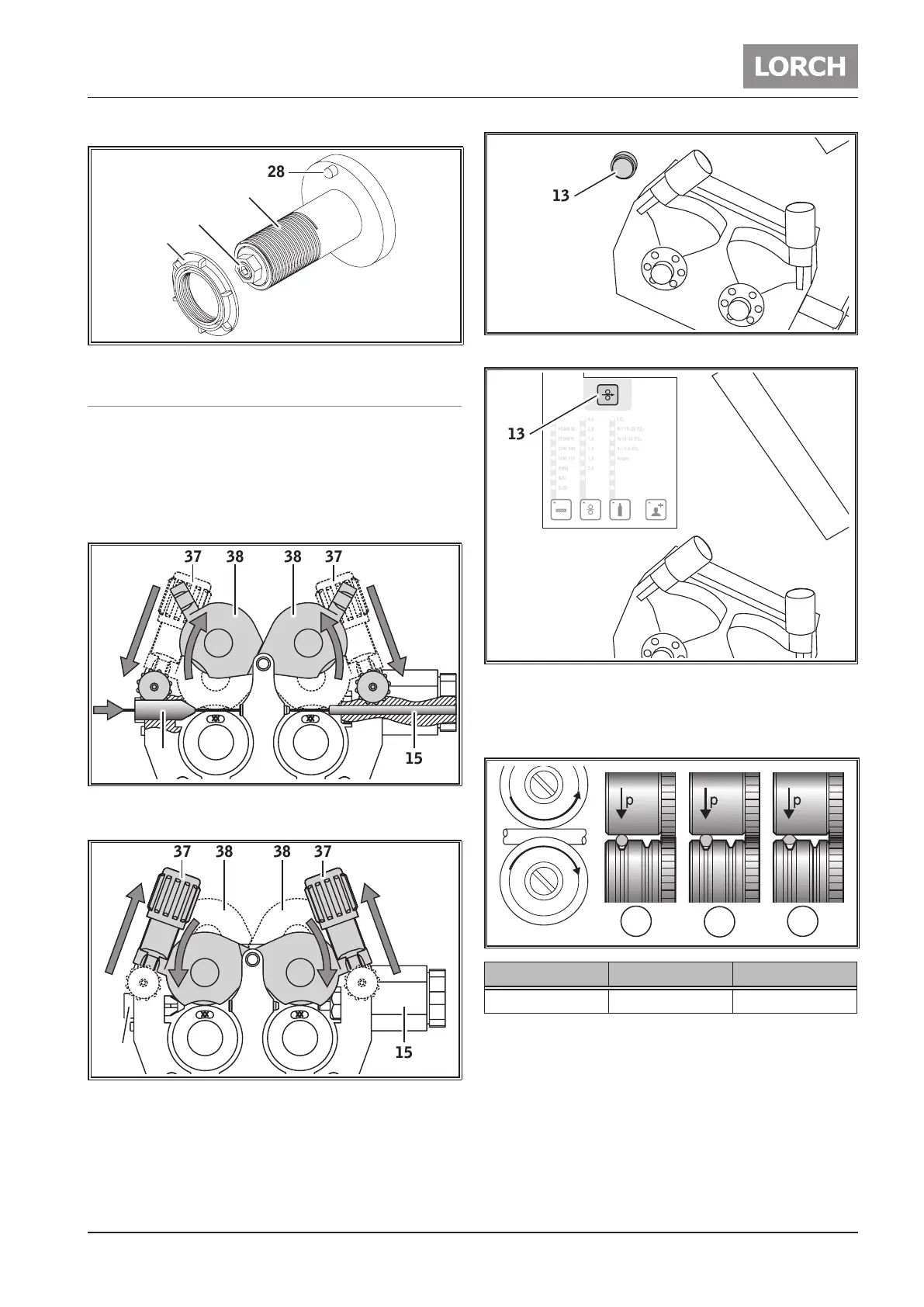

插图9: 焊丝退绕心轴
11.2 穿入焊丝
 旋出焊炬的导电嘴。
 打开左侧部件。
 焊丝直径必须与送丝轮 35 上清晰易读的标记相一
致。
 将摇转杆 37 向侧面翻转，并将焊丝穿过送丝嘴 36
和中心销8。
37 373838
3535
1536
插图10: 打开4轮送丝装置
 将旋转臂38复位并用摇转杆37锁定。
37 373838
3535
36
15
插图11: 关闭4轮送丝装置
 用主开关接通焊接电源。
13
插图12: 送丝键FeederPanel，Basic
13
插图13: 送丝键BasicPlus，ControlPro
 按下送丝键13。
 用调节螺丝 37 调整压紧力，使得送丝轮 35 在焊丝
盘固定时还能转动。焊丝不得被夹住或变形。
A
B
C
A B C
正确 压紧力过高 错误的送丝轮
插图14: 送丝轮
 调节送丝嘴 36 侧送丝轮 35 的压紧力小于中心销 8
侧的压紧力，使得焊丝在送丝单元内保持拉紧。
 一直按住送丝键 13，直到焊丝在焊炬颈上伸出大约
20mm。
 将与焊丝直径相配的导电嘴拧入焊炬，并修掉伸出的
焊丝端。
