A berendezés építőelemei
- 136 -
02.20909.2079.9-03
1 A berendezés építőelemei
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

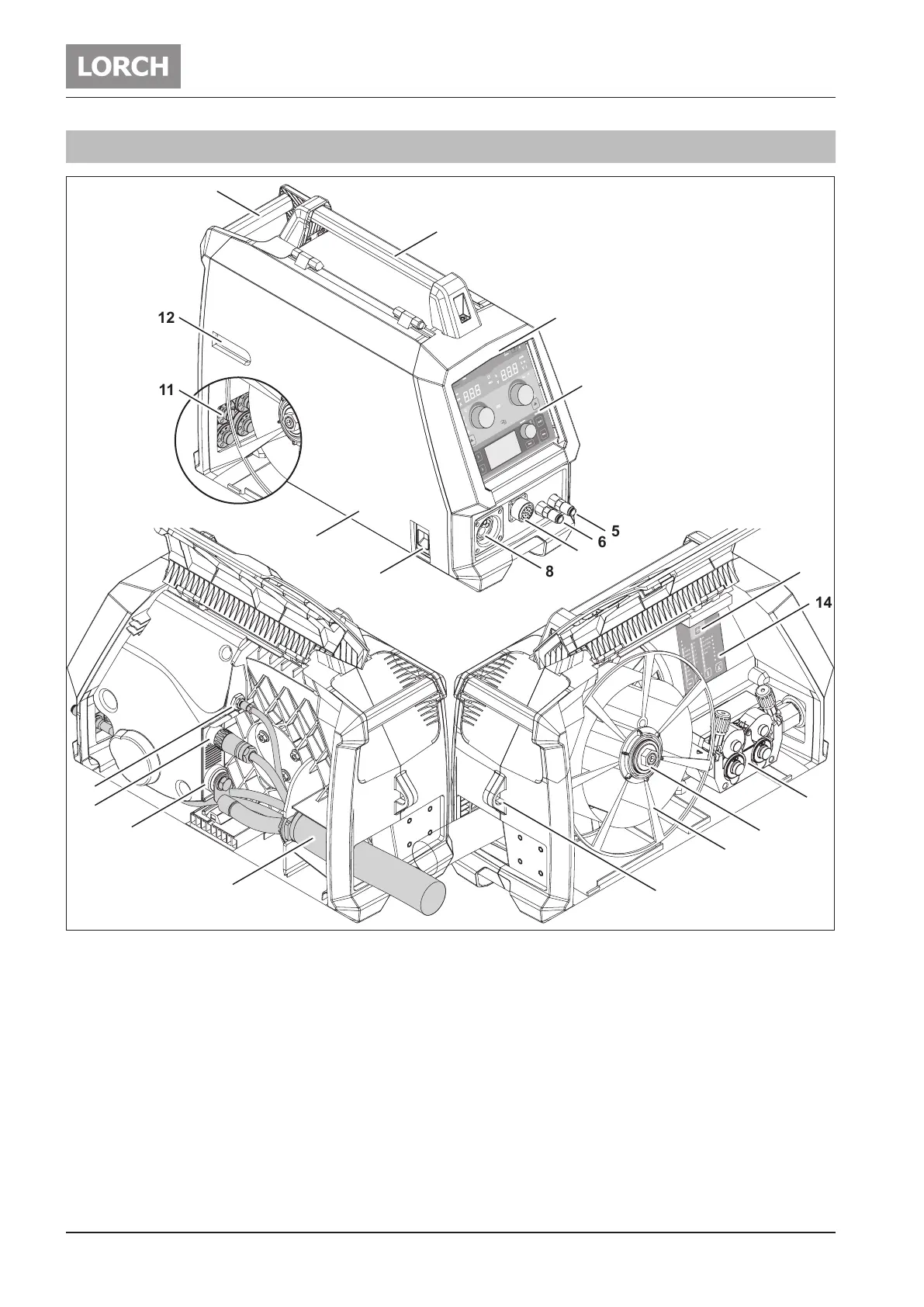

ábr. 1: A berendezés építőelemei
1 Fogantyú (Daruzási pont)
2 Fogantyú (Daruzási pont)
3 Süllyesztett fogantyú
4 Kezelőfelület
5 Hűtőfolyadék visszatérő ág (piros, opcionális)
6 Hűtőfolyadék előremenő ág (kék, opcionális)
7 Pisztoly/digitális Push Pull csatlakozóaljzat (opcionális)
8 Központi csatlakozó
9 Hevedercsat
10 Oldalelem
11 Huzalelőtoló görgő tartó (pótalkatrész)
12 Maradék huzalmennyiség kémlelőablak
13 Huzalbefűző gomb
14 Hegesztési programok kezelőfelület (BasicPlus, Cont-
rolPro típusoknál)
15 Előtoló egység
16 Huzaltekercs vezetőcsapja
17 Huzaltekercs
18 Fül (terhelési pontok)
19 Köztes tömlőköteg
20 Hegesztési áram csatlakozója
21 Vezérlővezeték csatlakozóaljzata
22 Védőgáz csatlakozója
