Před uvedením do provozu
- 105 -
02.20 909.2079.9-03
 Spojte vedení svařovacího proudu svazku propojovacích
hadic zdroje svařovacího proudu s přípojkou svařovacího
proudu 20.
 Spojte vedení ochranného plynu svazku propojovacích
hadic zdroje svařovacího proudu s přípojkou ochranného
plynu 22.
22
21
20
19

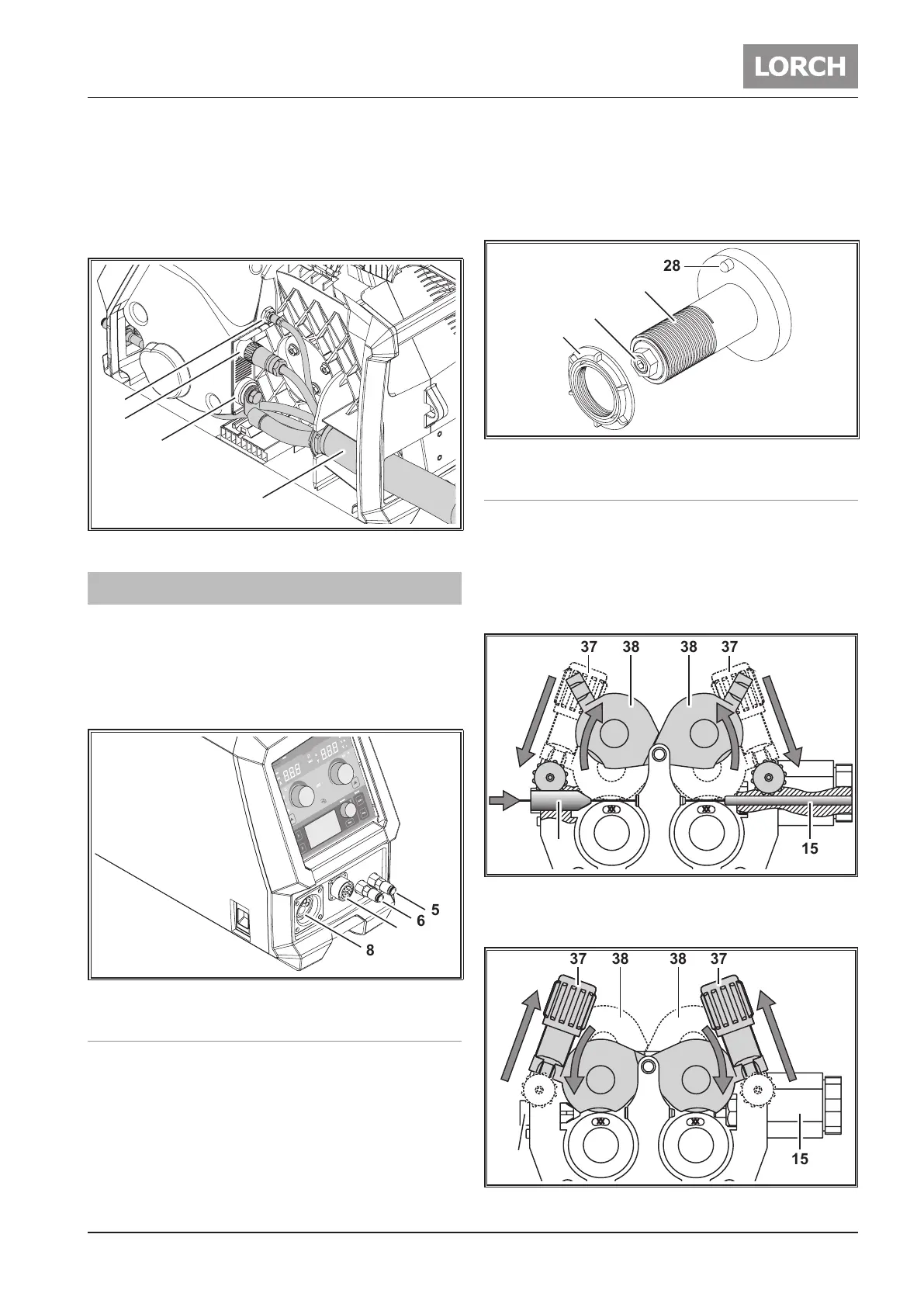

obr. 7: Montáž připojovacího vedení
11 Před uvedením do provozu
 Připojte centrální konektor hořáku na centrální zdířku 8.
 Spojte vedení chladicí kapaliny hořáku s přípojkami zpět-
ného vedení chladicí kapaliny (červená) 5 a přívodu chla-
dicí kapaliny (modrá) 6.
 Případně propojte řídicí vedení hořáku/digitálního zaříze-
ní Push Pull s připojovací zdířkou 7.
5
6
8
7
obr. 8: Připojení
11.1 Vložení cívky odvíjecího drátu
 Otevřete boční díl vlevo od přístroje pro posuv drátu.
 Odšroubujte přídržnou matici 31 z cívky pro odvíjení drátu
29.
 Nasaďte cívku svařovacího drátu na trn odvíjení cívky a
dbejte na to, aby trn unášeče28 zapadl.
 Odšroubujte přídržnou matici 31 z cívky pro odvíjení drátu
29.
 Cívka pro odvíjení drátu 29 je vybavena zajištěním odví-
jení pro přídržnou matici 31. Přídržná matice 31 musí být
utáhnuta s citelným odporem, aby byla správně zajištěna.
 Nastavte brzdu drátu30 tak, aby při uvolnění tlačítka hořá-
ku cívky svařovacího drátu již nedobíhala.
28
30
29
31
obr. 9: Trn odvíjení drátu
11.2 Navléknutí elektrody drátu
 Vyšroubujte proudovou trysku hořáku.
 Otevřete boční díl vlevo.
 Průměr elektrody drátu musí odpovídat údaji vyraženému
na válcích posuvu drátu35.
 Sklopte sklopnou páku 37 ke straně a prostrčte drátovou
elektrodu vstupní tryskou 36 a centrální zdířkou 8.
37 373838
3535
1536
obr. 10: Otevření 4válcového posuvu drátu
 Sklopte výkyvná ramena38 zpět a zaaretujte je sklopnou
pákou37.
37 373838
3535
36
15
obr. 11: Posun 4válcového posuvu drátu
