Avant la mise en service
- 93 -
02.20 909.2079.9-03
22
21
20
19

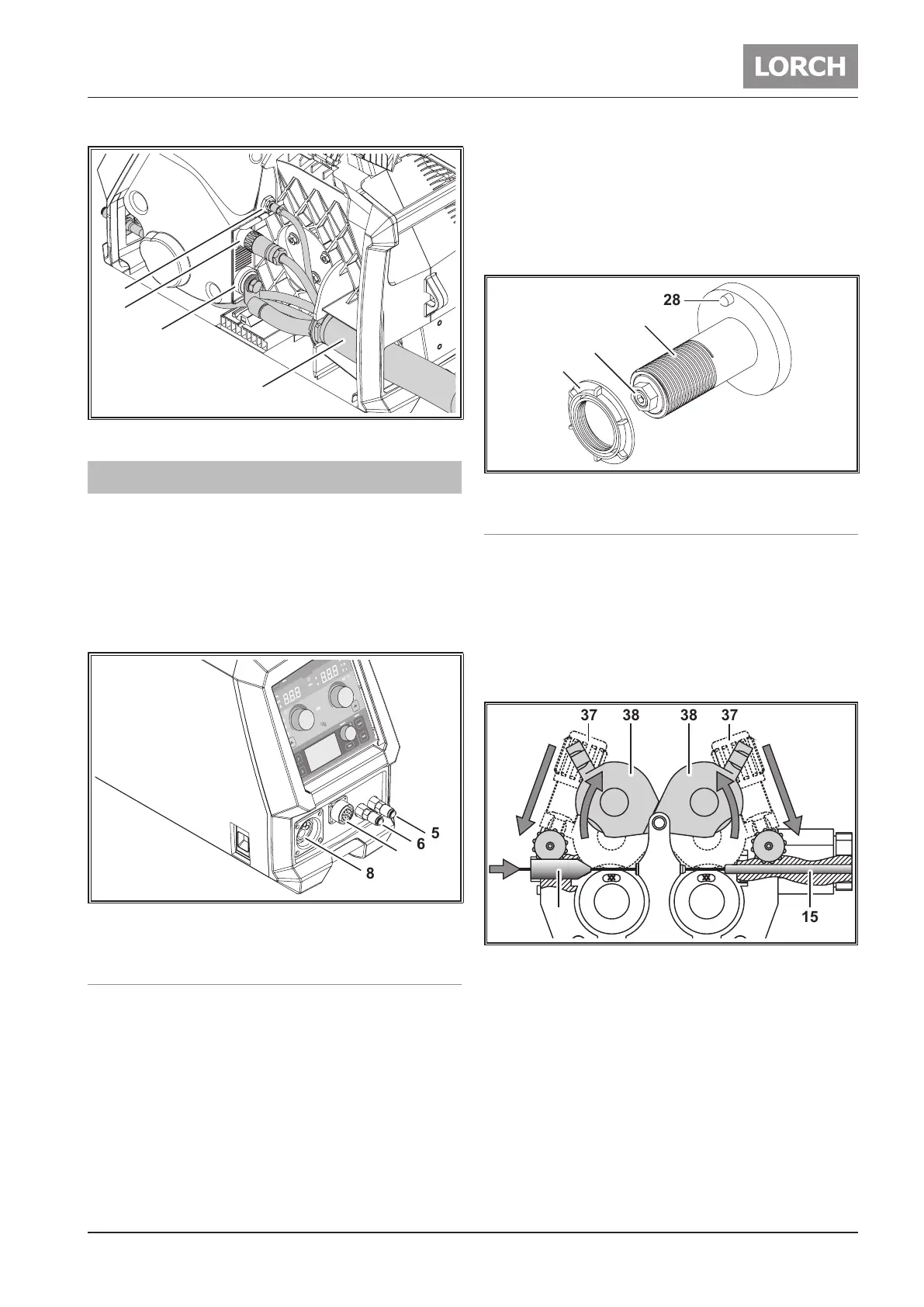

Fig. 7: Montage des câbles de raccordement
11 Avant la mise en service
 Raccorder le connecteur central du chalumeau à la prise
centrale 8.
 Reliez les conduites du liquide de refroidissement du cha-
lumeau aux raccords du retour de liquide de refroidisse-
ment (rouge) 5 et du départ de liquide de refroidissement
(bleu) 6.
 Relier, le cas échéant, la conduite de commande du chalu-
meau/du Push Pull numérique à la prise de connexion 7.
5
6
8
7
Fig. 8: Raccords
11.1 Installation de la bobine de l de
soudage
 Ouvrez la pièce latérale gauche de l'appareil d'avance du
l.
 Desserrez l'écrou de blocage 31 du mandrin de dévidage
du l 29.
 Placer la bobine de l de soudage sur le mandrin de dé-
vidage et veiller à ce que le mandrin d'entraînement 28
s'enclenche.
 Serrez l'écrou de blocage 31 sur le mandrin de dévidage
du l 29.
Le mandrin de dévidage du l 29 possède une soupape
de sécurité pour l'écrou de blocage 31. Pour garantir un
montage correct, l'écrou de blocage 31 doit être serré avec
une force supérieure à la première résistance.
 Régler le frein du l 30 de manière à ce que, lors du relâ-
chement du bouton chalumeau, la bobine de l de sou-
dage ne continue plus de tourner.
28
30
29
31
Fig. 9: Mandrin de dévidage du l
11.2 Enlage du l électrode
 Dévisser la buse à courant du chalumeau .
 Ouvrez la pièce latérale gauche.
 Le diamètre du l électrode doit correspondre avec celui
qui est gravé et lisible depuis l'avant sur les galets d'avance
du l 35.
 Rabattre le levier basculant 37 latéralement et introduire
le l électrode à travers la tuyère d'introduction 36 et le
raccord central 8.
37 373838
3535
1536
Fig. 10: Ouvrir l'avance à 4 galets
 Ramener les bras de pivotement 38 en position et bloquer
à l'aide des leviers de basculement 37.
