LORCH MF-08 - Wymiana Drutu Elektrodowego

Przed uruchomieniem
- 70 -
02.20909.2079.9-03
37 373838
3535
36
15

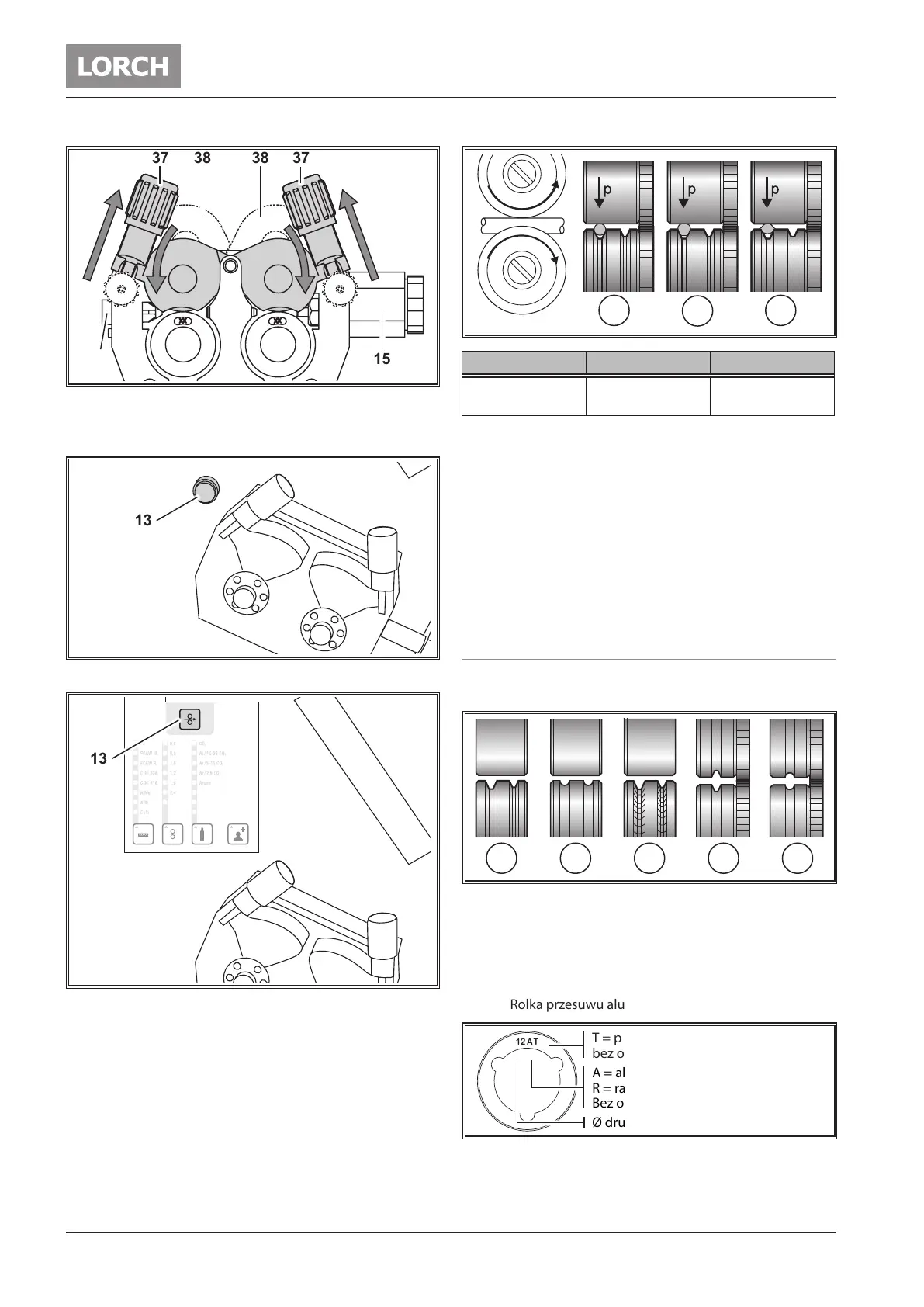

ilustr. 11: Zamknąć przesuw z 4 rolkami
 Włączyć źródło prądu spawalniczego wyłącznikiem głów-
nym.
13
ilustr. 12: Przycisk wciągania drutu FeederPanel, Basic
13
ilustr. 13: Przycisk wciągania drutu BasicPlus, ControlPro
 Nacisnąć przycisk wciągania drutu 13.
 Śrubami regulacyjnymi 37 ustawić siłę docisku w taki spo-
sób, by rolki przesuwu drutu 35 przy przytrzymaniu ze-
zwoju drutu spawalniczego jeszcze się obracały. Drut nie
może być zaciśnięty ani zdeformowany.
A
B
C
A B C
Dobrze Siła docisku za duża Nieprawidłowa rolka
podająca drut
ilustr. 14: Rolki podające drut
 Siłę docisku rolek podających drut 35 po stronie dyszy
wlotowej 36 ustawić mniejszą niż po stronie gniazda cen-
tralnego 8, by elektroda w obrębie zespołu podajnika dru-
tu pozostawała naciągnięta.
 Przycisk wciągania drutu 13 przytrzymać do momentu,
dopóki drut nie wysunie się z szyjki palnika na długość
około 20 mm.
 Do palnika przykręcić końcówkę prowadzącą drut pasują-
cą do grubości drutu, a następnie odciąć wystającą koń-
cówkę drutu.
11.3 Wymiana drutu elektrodowego
 Wymienić rolki przesuwu drutu. Wybrać rolki pasujące do
drutu.
A B C D E
ilustr. 15: Rolki podające drut
A Rolka przesuwu stalowa
B Rolka przesuwu aluminiowa
C Rolka przesuwu radełkowana (do drutu rurowego)
D Rolka przesuwu stalowa dwurowkowa
E Rolka przesuwu aluminiowa dwurowkowa
12 AT
Ø drutu w mm / 10
A = aluminium
R = radełkowanie
Bez oznacz. = stal
T = podwójny rowek
bez oznacz. = rolka z rowkiem
ilustr. 16: Oznaczenie rolek przesuwu drutu
