Установка
- 56 -
02.20909.2079.9-03

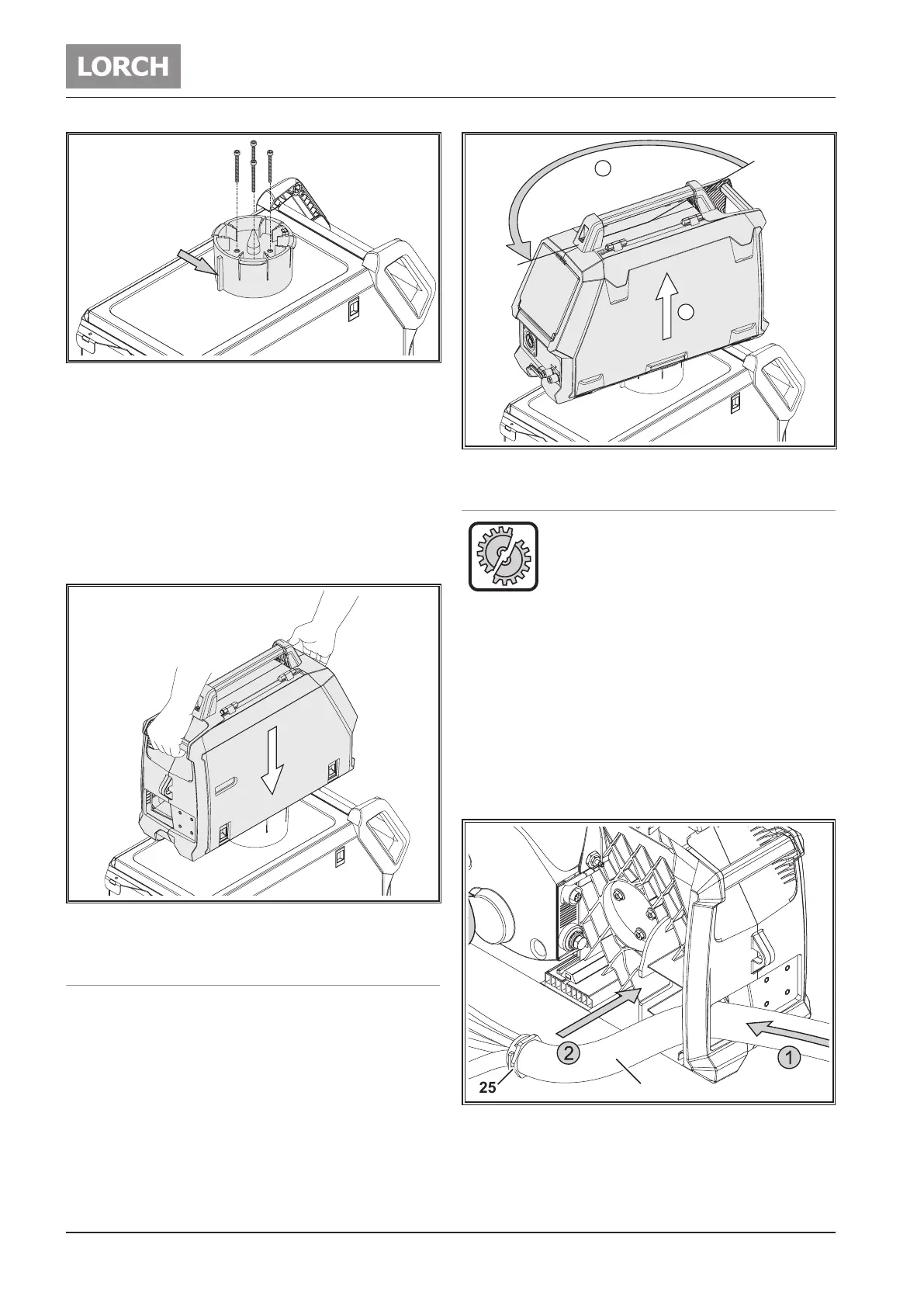

рис. 2: Установка поворотной опоры
 Установите механизм подачи проволоки на источник
тока.
Обращайте внимание, чтобы поворотная опора и за-
хваты на механизме подачи проволоки были располо-
жены друг напротив друга.
 Сильно нажмите на механизм подачи проволоки
сверху вниз, пока не услышите звук фиксации поворот-
ной опоры в захватах.
Поворотная опора фиксируется в захватах в любом по-
ложении (угол поворота).
рис. 3: Установка механизма подачи проволоки
10.2 Демонтаж механизма подачи
проволоки
 Поверните механизм подачи проволоки влево до
упора.
 Снимите механизм подачи проволоки по направлению
вверх.
2
1
рис. 4: Снятие механизма подачи проволоки
10.3 Подсоединение
Выключите источник сварочного
тока с помощью главного выключате-
ля при выполнении следующих работ:
Для установки и снятия горелки, шлангов,
дополнительного механизма или вспомога-
тельного привода.
В случае несоблюдения возможны неполад-
ки или повреждения электронных узлов.
 Откройте правую боковую часть механизма подачи
проволоки.
 Протолкните пакет промежуточных шлангов 19 источ-
ника сварочного тока сквозь отверстие в задней части
механизма подачи проволоки.
 Протолкните замок 25 пакета промежуточных шлангов
19 в направляющий желобок механизма подачи прово-
локи.
25 19
рис. 5: Установка пакета промежуточных шлангов
 Проведите выводы для холодоносителя 5/6 от себя
сквозь отверстие в корпусе в передней части механиз-
ма подачи проволоки.
