LORCH MF-08 - Geräteelemente

Geräteelemente
- 4 -
02.20909.2079.9-03
1 Geräteelemente
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

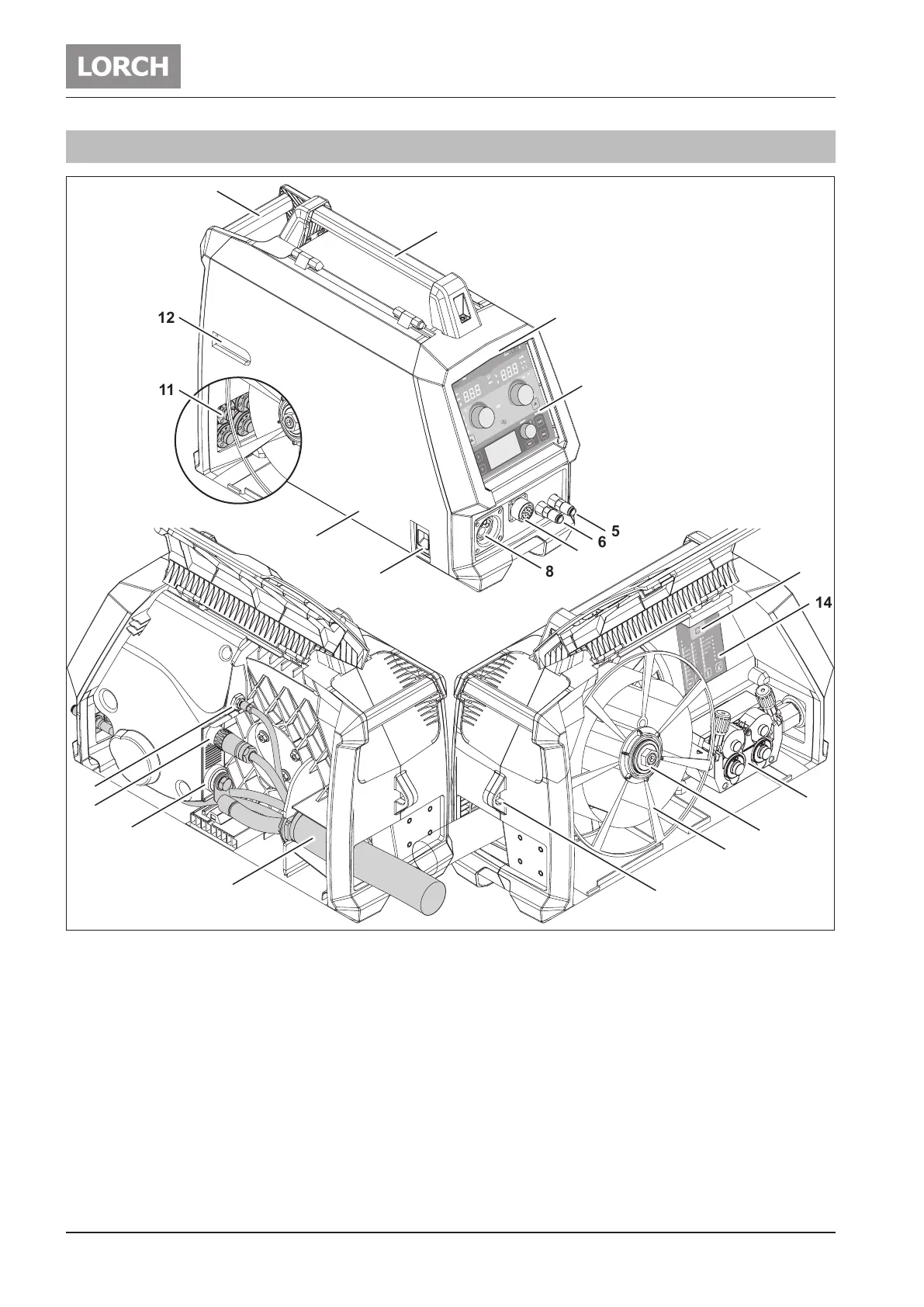

Abb. 1: Geräteelemente
1 Gri (Verlastungspunkt)
2 Gri (Verlastungspunkt)
3 Grimulde
4 Bedienfeld
5 Kühlmittelrücklauf (rot, optional)
6 Kühlmittelvorlauf (blau, optional)
7 Anschlussbuchse Brenner/digital Push Pull (optional)
8 Zentralbuchse
9 Verschluss
10 Seitenteil
11 Halterung Drahtvorschubrollen (Ersatz)
12 Sichtfenster Drahtvorrat
13 Drahteinlauftaste
14 Bedienfeld Schweißprogramme (bei BasicPlus, Cont-
rolPro)
15 Vorschubeinheit
16 Drahtspulen-Führungsdorn
17 Drahtspule
18 Öse (Verlastungspunkt)
19 Zwischenschlauchpaket
20 Anschluss Schweißstrom
21 Anschlussbuchse Steuerleitung
22 Anschluss Schutzgas
