Компоненты прибора
- 52 -
02.20909.2079.9-03
1 Компоненты прибора
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

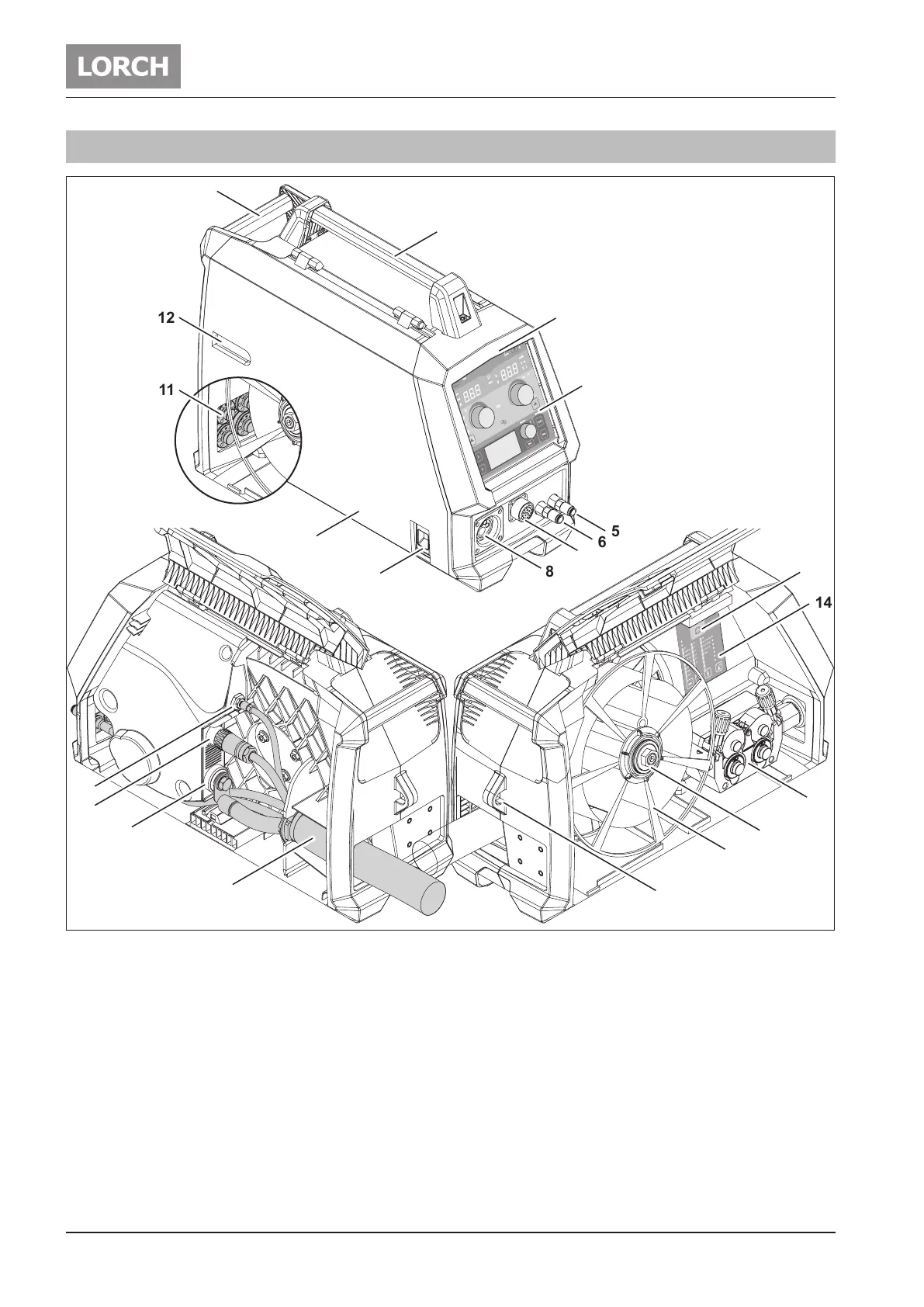

рис. 1: Компоненты прибора
1 Рукоятка (точка для транспортировки)
2 Рукоятка (точка для транспортировки)
3 Прорези для захвата
4 Панель управления
5 Обратный слив для холодоносителя (красный, по
желанию)
6 Подвод для холодоносителя (синий, по желанию)
7 Гнездо для подключения горелки / цифрового мо-
дуля Push Pull (по желанию)
8 Центральное гнездо
9 Замок
10 Боковая панель
11 Тянущие ролики для крепления (заменяемые)
12 Окно для проверки запаса проволоки
13 Кнопка подачи проволоки
14 Панель управления программами выполнения
сварки («BasicPlus», «ControlPro»)
15 Механизм подачи
16 Направляющий стержень катушки проволоки
17 Намоточный барабан для провода
18 Проушина (точка для транспортировки)
19 Пакет промежуточных шлангов
20 Подключение сварочного тока
21 Контрольный провод с соединительной муфтой
22 Подключение защитного газа
