Quadro comandi FeederPanel
- 186 -
02.20909.2079.9-03
1 Quadro comandi FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

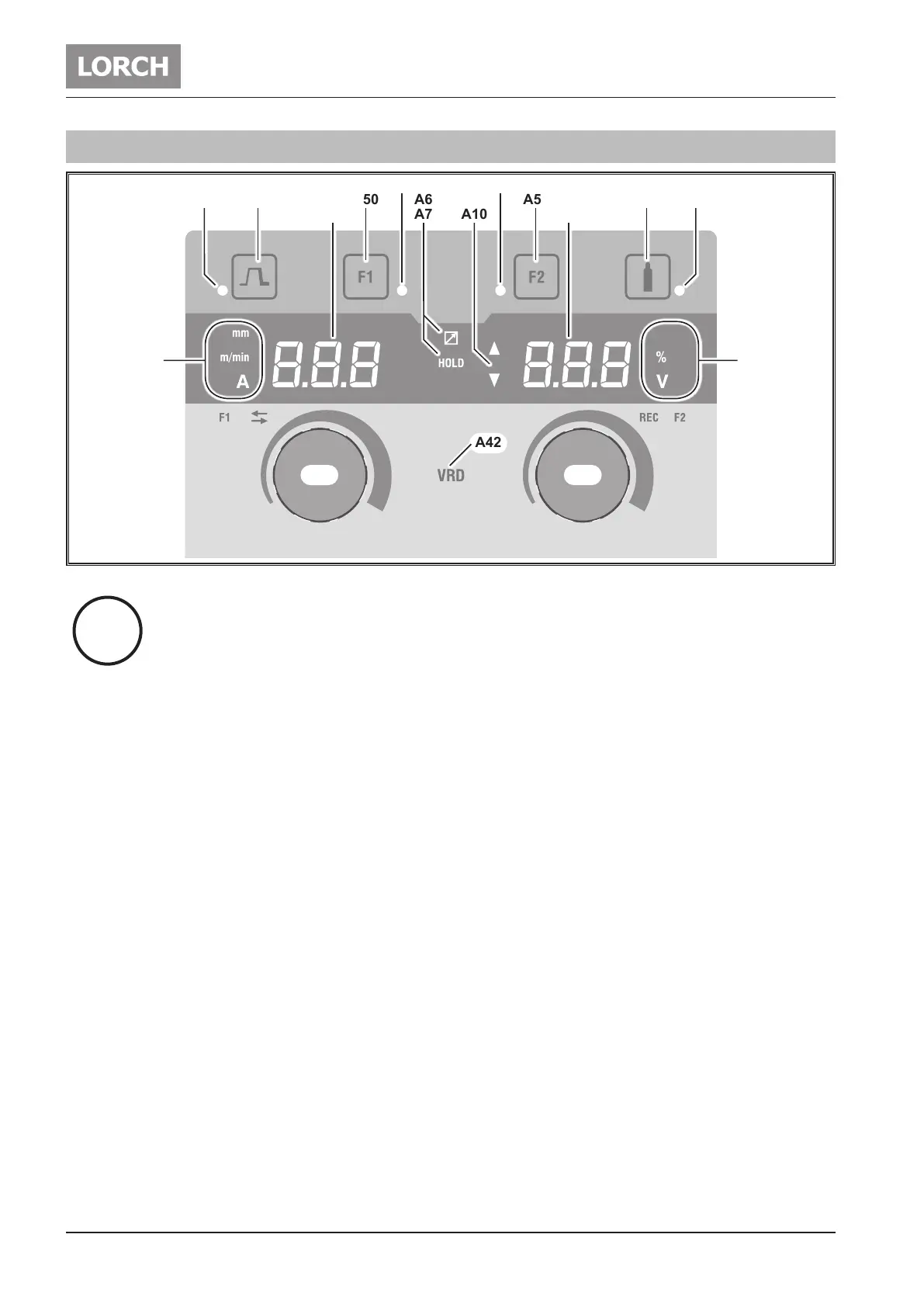

Fig. 1: Quadro comandi FeederPanel
Il quadro comandi FeederPanel funziona op-
zionalmente in un gruppo trainalo. In combi-
nazione con una fonte di energia elettrica con
quadro comandi Basic, BasicPlus o ControlPro.
A1 LED Riempimento cratere
si accende quando si seleziona la funzione Riempi-
mento cratere
A2 Tasto riempimento cratere
Riempimento cratere = premere brevemente il tasto
A4 Indicatore a 7 segmenti sinistro
indica la velocità di avanzamento del lo (solo per
Manual, Synergic e SpeedArc) oppure la corrente di
saldatura (solo per MMA e TIG).
A6 LED Regolatore remoto
si accende in caso di collegamento del regolatore
remoto.
A7 LED Hold
si illumina al termine del processo di saldatura. L'ultima
intensità di corrente e l'ultima tensione di saldatura
utilizzate vengono visualizzate negli indicatori a 7
segmenti (A4 e A12).
A10 Visualizzazione livello valore parametro
Freccia verso l'alto = il valore impostato è maggiore del
valore standard
Freccia verso il basso = il valore impostato è minore del
valore standard
A12 Indicatore a 7 segmenti destro
indica la tensione di saldatura selezionata o il materia-
le degli elettrodi (solo per MMA).
A14 Tasto test del gas
Una breve pressione del tasto avvia il test del gas per
30 sec.
A15 LED Test del gas
si accende a test del gas attivato.
A16 LED unità di misura
indicano se nell'indicatore a 7 segmenti A12 i valori
vengono rappresentati in percentuale o tensione.
A40 LED Unità di misura
indicano se nell'indicatore a 7 segmenti A4 i valori
vengono rappresentati in millimetri, metri al minuto o
Ampere.
A41 Manopola A41
serve ad impostare i parametri principali Velocità di
avanzamento lo, Corrente di saldatura e Spessore
materiale.
Serve a selezionare i parametri accessori per l'assegna-
zione dei tasti F1/F2.
A42 LED VRD (solo negli apparecchi con VRD)
si accende con luce ssa quando la funzione VRD è
attiva (riduzione della tensione a vuoto).
Lampeggia se la tensione di uscita supera il valore
ammissibile secondo la norma (ad es. durante la salda-
tura).
A44 Manopola A44
serve ad impostare i parametri principali Tensione di
saldatura e Lunghezza arco elettrico.
Quando il parametro accessorio è attivato (il LED F1/
F2 A51/A52 è acceso) serve a impostare il valore del
parametro accessorio.
A50 Tasto F1
serve ad attivare la selezione del parametro accessorio
(premere per 2 sec).
Serve a salvare il parametro accessorio selezionato
(premere per 2 sec).
Serve a richiamare il parametro accessorio salvato (pre-
mere brevemente).
