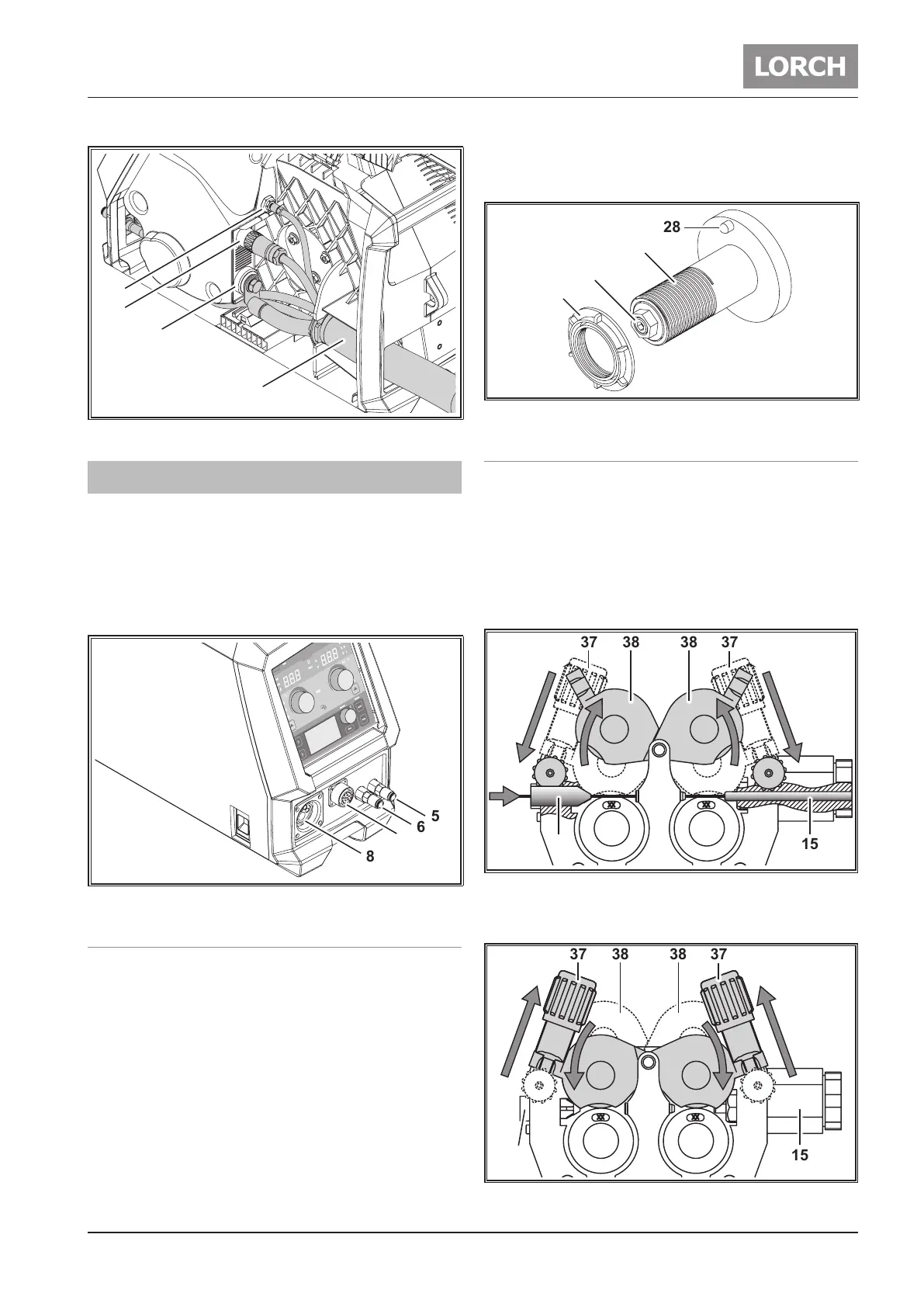

Abb. 7: Anschlussleitungen montieren
11 Vor der Inbetriebnahme
 Schließen Sie den Zentralstecker des Brenners an der Zen-
tralbuchse 8 an.
 Verbinden Sie die Kühlmittelleitungen des Brenners mit
den Anschlüssen Kühlmittelrücklauf (rot) 5 und Kühlmit-
telvorlauf (blau) 6.
 Verbinden Sie ggf. die Steuerleitung des Brenners/digita-
ler Push Pull mit der Anschlussbuchse 7.
5
6
8
7
Abb. 8: Anschlüsse
11.1 Schweißdrahtspule einlegen
 Önen Sie das Seitenteil links des Drahtvorschubgeräts.
 Drehen Sie die Haltemutter 31 vom Drahtablaufdorn 29
ab.
 Stecken Sie die Schweißdrahtspule auf den Drahtablauf-
dorn und achten Sie darauf, dass der Mitnehmerdorn 28
einrastet.
 Drehen Sie die Haltemutter 31 auf den Drahtablaufdorn
29.
Der Drahtablaufdorn 29 besitzt eine Ablaufsicherung für
die Haltemutter 31. Die Haltemutter 31 muss über den
spürbaren Widerstand gedreht werden, damit diese kor-
rekt gesichert ist.
 Stellen Sie die Drahtbremse 30 so ein, dass beim Loslas-
sen der Brennertaste die Schweißdrahtspule gerade nicht
mehr nachläuft.
28
30
29
31
Abb. 9: Drahtablaufdorn
11.2 Drahtelektrode einfädeln
 Schrauben Sie die Stromdüse des Brenners heraus.
 Önen Sie das Seitenteil links.
 Der Durchmesser der Drahtelektrode muss mit der von
vorn lesbaren Einprägung auf den Drahtvorschubrollen 35
übereinstimmen.
 Klappen Sie die Kipphebel 37 zur Seite und fädeln Sie die
Drahtelektrode durch die Einlaufdüse 36 und die Zentral-
buchse 8.
37 373838
3535
1536
Abb. 10: 4-Rollen-Vorschub önen
 Klappen Sie die Schwenkarme 38 zurück und arretieren Sie
mit den Kipphebeln 37.
37 373838
3535
36
15
Abb. 11: 4-Rollen-Vorschub schließen
