Bedienfeld FeederPanel
- 148 -
02.20909.2079.9-03
1 Bedienfeld FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

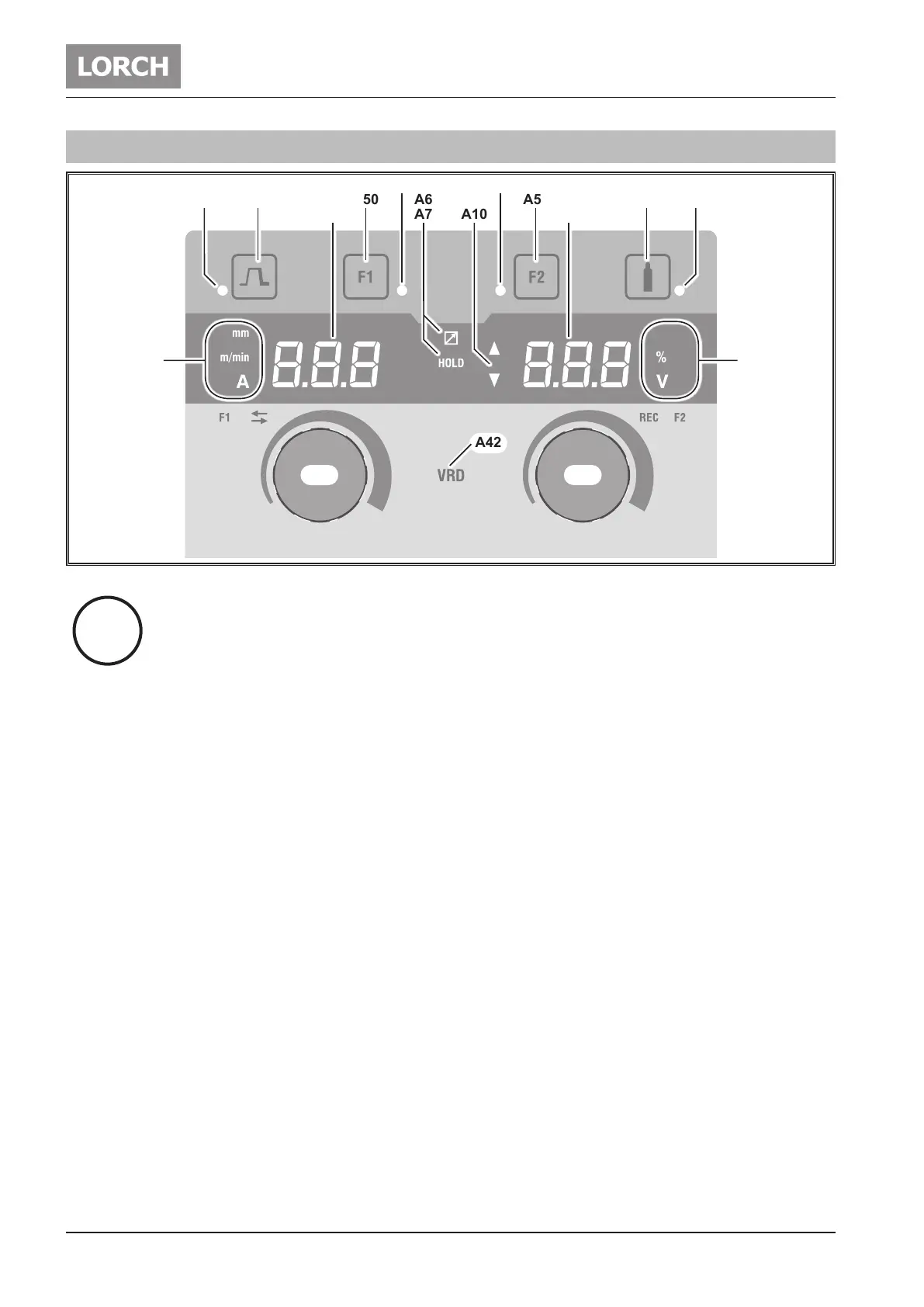

Abb. 1: Bedienfeld FeederPanel
Das Bedienfeld FeederPanel wird optional in
einem Drahtvorschubkoer betrieben. In Kom-
bination mit einer Stromquelle mit Bedienfeld
Basic, BasicPlus oder ControlPro.
A1 LED Kraterfüllen
leuchtet bei gewählter Funktion Kraterfüllen
A2 Taste Kraterfüllen
Kraterfüllen = Taste kurz drücken
A4 7-Segment-Anzeige links
zeigt die Drahtvorschubgeschwindigkeit (nur bei Ma-
nual, Synergic, SpeedArc) oder den Schweißstrom (nur
bei MMA und WIG) an.
A6 LED Fernregler
leuchtet bei angeschlossenem Fernregler.
A7 LED Hold
leuchtet nach Beenden eines Schweißprozesses. Die
zuletzt geschweißte Stromstärke und Schweißspan-
nung wird in der 7-Segment Anzeige (A4 und A12)
angezeigt.
A10 Niveauanzeige Parameterwert
Pfeil nach oben = der eingestellte Wert ist höher als
der Standardwert
Pfeil nach unten = der eingestellte Wert ist niedriger
als der Standardwert
A12 7-Segment-Anzeige rechts
zeigt die gewählte Schweißspannung oder das Elekt-
rodenmaterial (nur bei MMA) an.
A14 Taste Gastest
Taste kurz drücken startet den Gastest für 30 sec.
A15 LED Gastest
leuchtet bei aktiviertem Gastest.
A16 LED‘s Anzeige-Einheiten
zeigen an, ob in der 7-Segment Anzeige A12
Werte in Prozent oder Spannung dargestellt werden.
A40 LED‘s Anzeige-Einheiten
zeigen an, ob in der 7-Segment Anzeige A4 Werte in
Millimeter, Meter pro Minute oder Ampere dargestellt
werden
A41 Drehknopf A41
dient zum Einstellen der Hauptparameter Drahtvor-
schubgeschwindigkeit, Schweißstrom und Material-
stärke.
Dient zur Auswahl des Nebenparameters für die Tas-
tenbelegung F1/F2.
A42 LED VRD (nur bei Geräte mit VRD)
leuchtet dauerhaft bei aktiver Funktion VRD (Reduzie-
rung der Leerlaufspannung).
Blinkt wenn die Ausgangsspannung den laut Norm
zulässigen Wert übersteigt (z.B. im Schweißbetrieb).
A44 Drehknopf A44
dient zum Einstellen der Hauptparameter Schweiß-
spannung und Lichtbogenlänge.
Dient bei aktiviertem Nebenparameter (LED F1/F2
A51/A52 leuchtet) zur Einstellung des Nebenparame-
terwertes.
A50 Taste F1
dient zur Aktivierung der Nebenparameterauswahl (2
sec drücken).
Dient zum Speichern des ausgewählten Nebenpara-
meters (2 sec drücken).
Dient zum Aufrufen des gespeicherten Nebenparame-
ters (kurz drücken).
A51 LED F1
leuchtet dauerhaft (max. 5 sec) bei aktiviertem Neben-
parameter.
