LORCH MF-08 - 设备元件

设备元件
- 124 -
02.20909.2079.9-03
1 设备元件
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

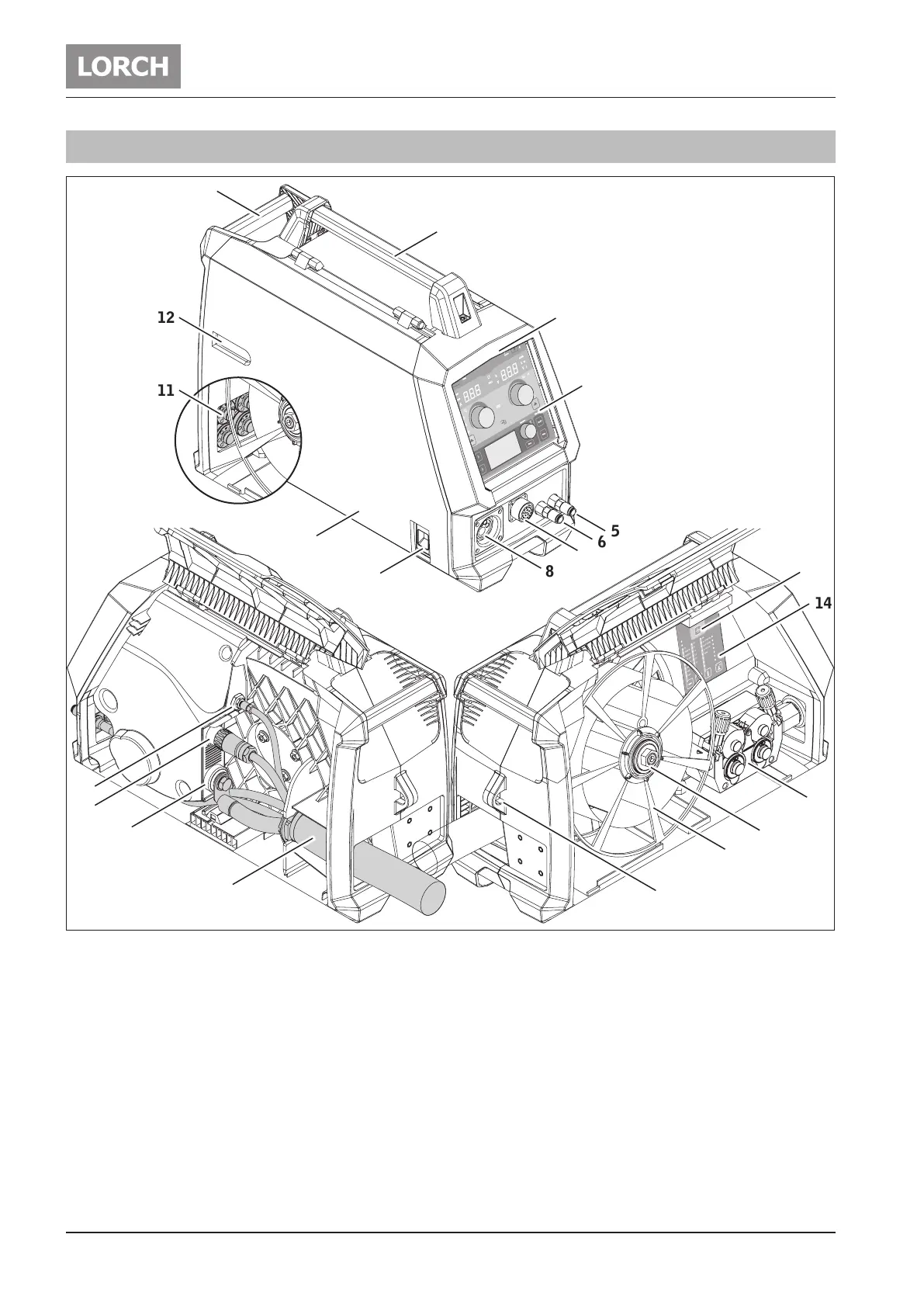

插图1: 设备元件
1 把柄（承重点）
2 把柄（承重点）
3 把柄凹槽
4 操作面板
5 冷却剂回流管（红色，选件）
6 冷却剂始流管（蓝色，选件）
7 焊炬插口/数字推拉式（选配）
8 中心销
9 搭扣
10 侧面部件
11 送丝轮支架（备件）
12 丝储备视窗
13 进丝键
14 焊接程序操作面板（在BasicPlus，ControlPro
旁）
15 送丝单元
16 线圈导向心轴
17 线圈
18 孔眼（承重点）
19 中间软管束
20 焊接电流接口
21 控制线插口
22 保护气体接口
