Elementy urządzenia
- 64 -
02.20909.2079.9-03
1 Elementy urządzenia
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

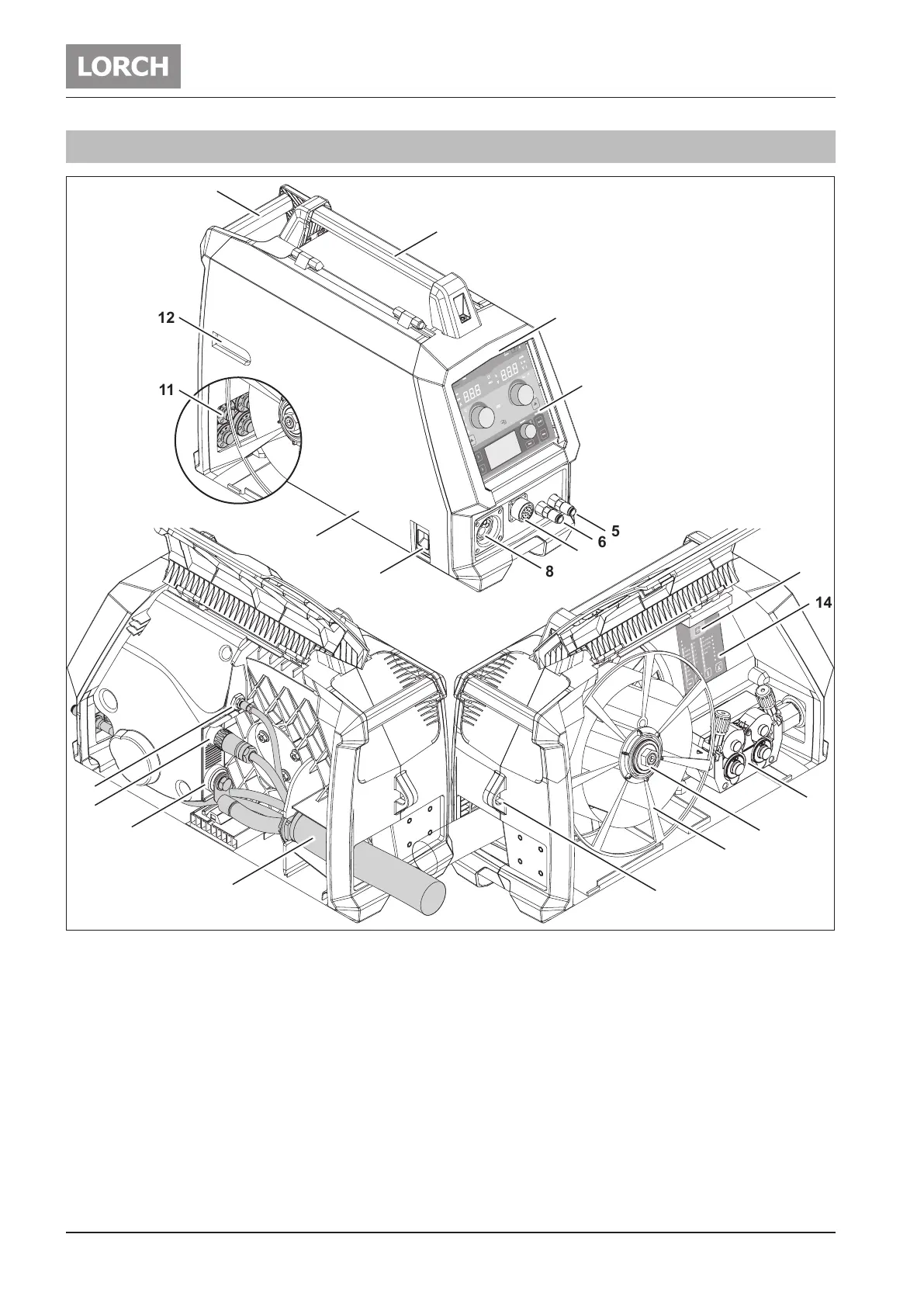

ilustr. 1: Elementy urządzenia
1 Uchwyt (punkt podnoszenia)
2 Uchwyt (punkt podnoszenia)
3 Zagłębienie do chwytania
4 Panel obsługi
5 Powrót płynu chłodzącego (czerwony) (opcja)
6 Zasilanie płynu chłodzącego (niebieski, opcja)
7 Gniazdo przyłączeniowe palnika / cyfrowy Push Pull
(opcja)
8 Gniazdo centralne
9 Zapięcie
10 Osłona boczna
11 Uchwyt rolek podających drut (część zamienna)
12 Okienko kontrolne zasobnika drutu
13 Przycisk wciągania drutu
14 Panel obsługi programów spawania (w BasicPlus, Con-
trolPro)
15 Podajnik
16 Trzpień prowadzący szpulę drutu
17 Szpula z drutem
18 Ucho (miejsce do podnoszenia)
19 Zespół przewodów łączących
20 Złącze prądu spawalniczego
21 Gniazdo przyłączeniowe przewodu sterującego
22 Złącze gazu ochronnego
