Installazione
- 116 -
02.20909.2079.9-03

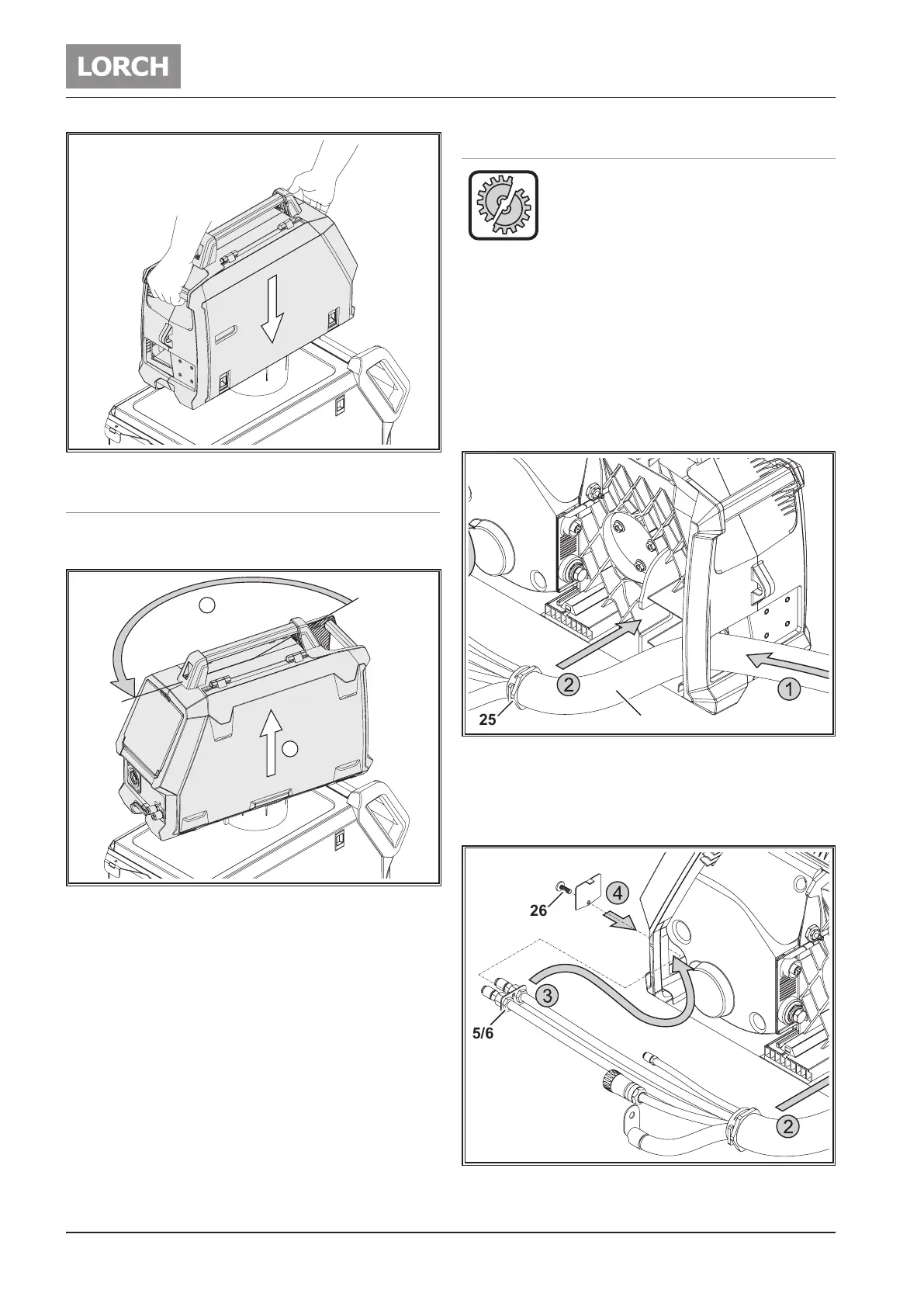

Fig. 3: Montaggio del gruppo trainalo
10.2 Rimozione del gruppo trainalo
 Ruotare il gruppo trainalo verso sinistra no alla battuta.
 Rimuovere il gruppo trainalo verso l'alto.
2
1
Fig. 4: Smontaggio del gruppo trainalo
10.3 Collegamento
Durante i seguenti lavori disinserire la fonte di cor-
rente di saldatura con l’interruttore principale:
Per il montaggio e lo smontaggio di cannello,
torcia, valigetta supplementare o di un pigno-
ne ausiliario.
In caso di mancato rispetto possono derivarne
guasti al funzionamento o danni ai componen-
ti elettronici.
 Aprire l'elemento laterale a destra del dispositivo di avan-
zamento del lo.
 Far passare il gruppo di tubi essibili 19 della fonte di cor-
rente di saldatura attraverso l'apertura della parte poste-
riore del dispositivo di avanzamento del lo.
 Spingere la chiusura 25 del gruppo di tubi essibili 19 nella
guida del dispositivo di avanzamento del lo.
25 19
Fig. 5: Montaggio del gruppo di tubi essibili
 Far passare i collegamenti del refrigerante 5/6 attraverso
l'apertura dell'alloggiamento sul lato anteriore del dispo-
sitivo di avanzamento del lo.
 Fissare i collegamenti del refrigerante 5/6 con la vite 26.
26
5/6
Fig. 6: Montaggio dei collegamenti del refrigerante
