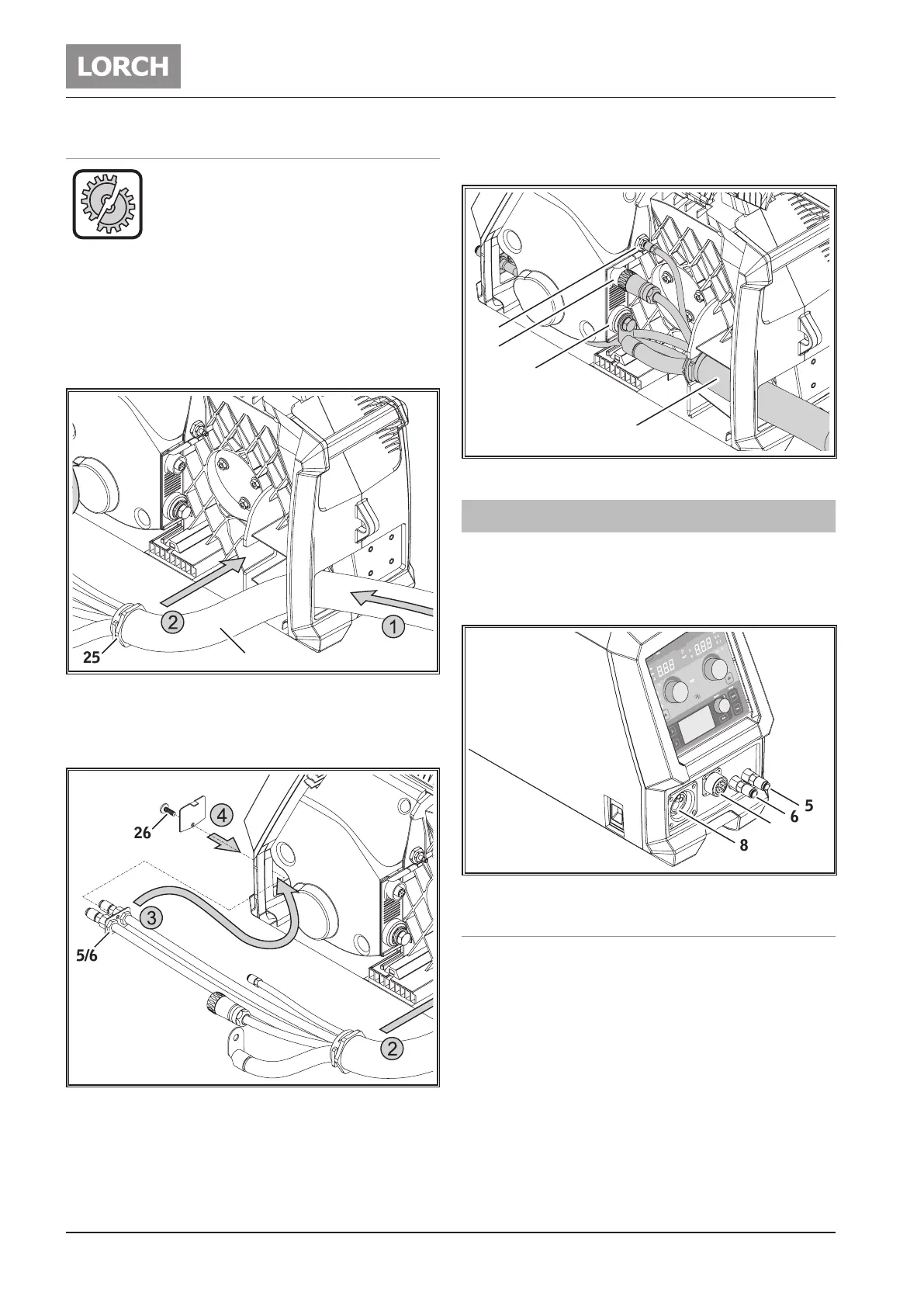

10.3 连接
在对主开关进行下列作业时需关闭焊接电
源：
安装和拆卸焊炬、软管束、附加盒或辅助
传动机构。
如果不遵守，可能导致电子部件的功能故
障或损坏。
 打开送丝装置右侧部件。
 将焊接电源中间软管束 19 推过送丝装置尾部的开
口。
 将中间软管束 19 英寸的接口 25 推到送丝装置的导
轨中。
25 19
插图5: 安装中间软管束
 将冷却剂接口5/6从内部穿过外壳开口连接到送丝装
置前端。
 用螺丝26固定冷却剂接口5/6。
26
5/6
插图6: 安装冷却剂接口
 请将焊接电源中间软管束的控制线连接到控制线 21
的插口。
 请将焊接电源中间软管束的焊接电流线连接到焊接电
流20的插口。
 请将焊接电源中间软管束的保护气体管线连接到保护
气体接口22。
22
21
20
19
插图7: 安装连接线
11 投入使用之前
 将焊炬的中心插头与中心销8相连。
 请将焊炬的冷却剂管线连接到冷却剂回流管（红
色）5和冷却剂始流管（蓝色）6的接口。
 必要时将焊炬/数字推拉式控制线连接到插口7。
5
6
8
7
插图8: 接口
11.1 装入焊丝盘
 打开送丝装置左侧部件。
 从焊丝退绕心轴29上旋下固定螺母31。
 将焊丝盘装在焊丝退绕心轴上并注意推杆心轴 28 是
否已插入。
 将固定螺母31拧到焊丝退绕心轴29上。
焊丝退绕心轴 29 有一个防止固定螺母 31 脱落的安
全装置。旋转固定螺母 31 时必须遇到明显阻力，才
能正确固定。
 调节焊丝制动装置 30 时，应使焊丝盘在松开焊炬键
时不再惯性运动。
