LORCH MF-08 - Připojení; Sejmutí Skříně Pro Posuv Drátu

Instalace
- 104 -
02.20909.2079.9-03

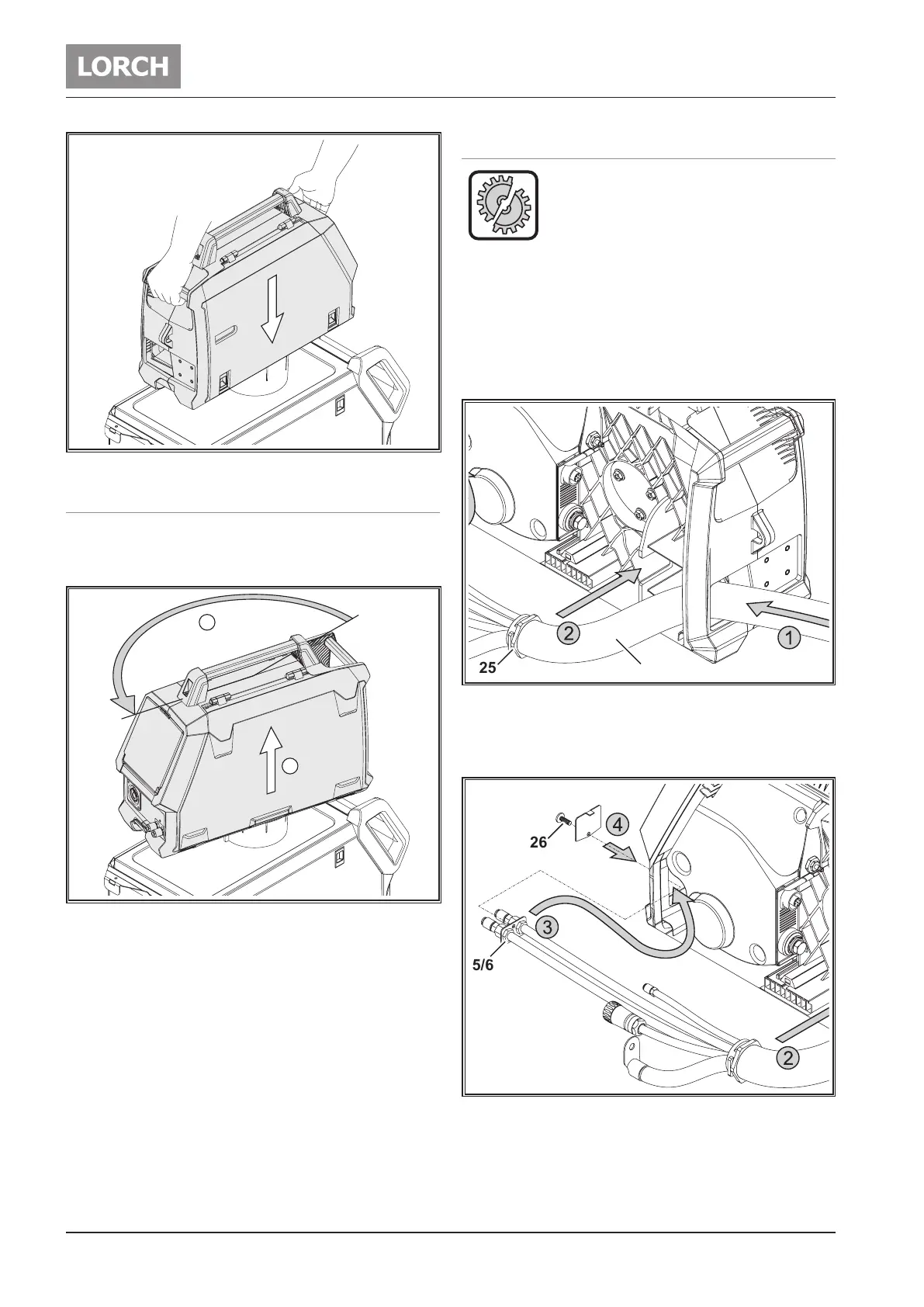

obr. 3: Montáž skříně pro posuv drátu
10.2 Sejmutí skříně pro posuv drátu
 Otočte skříň pro posuv drátu až na doraz doleva.
 Sejměte skříň pro posuv drátu vytažením směrem nahoru.

2
1
obr. 4: Demontáž skříně pro posuv drátu
10.3 Připojení
Zapněte hlavním vypínačem zdroj
svařovacího proudu u těchto prací:
K montáži a demontáži hořáku, svazku hadice,
dodatečného kufru nebo pomocného pohonu.
Při nedodržení tohoto pokynu může dojít k na-
rušení funkce nebo poškození elektronických
součástek.
 Otevřete boční díl vpravo od přístroje pro posuv drátu.
 Svazek propojovacích hadic 19 zdroje svařovacího proudu
posuňte skrz otvor v zadní části přístroje pro posuv drátu.
 Uzávěr 25 svazku propojovacích hadic 19 posuňte do vodi-
cí lišty přístroje pro posuv drátu.
25 19
obr. 5: Montáž propojovacího svazku hadic
 Přípojky 5/6 pro přívod chladiva veďte zevnitř skrz otvor
skříně v přední části přístroje pro posuv drátu.
 Přípojky 5/6 pro přívod chladiva upevněte šroubem 26.
26
5/6
obr. 6: Montáž přípojek pro přívod chladiva
 Spojte řídicí vedení svazku propojovacích hadic zdroje
svařovacího proudu s připojovací zásuvkou řídicího vede-
ní 21.
