Használat előtt
- 141 -
02.20 909.2079.9-03
11 Használat előtt
 Csatlakoztassa a pisztoly központi csatlakozóját a központi
csatlakozóba 8.
 Csatlakoztassa a pisztoly hűtőfolyadék-vezetékeit a hűtő-
folyadék visszatérő ágának (piros, 5) és előremenő ágának
(kék, 6) csatlakozóival.
 Adott esetben csatlakoztassa a pisztoly/digitális Push Pull
vezérlővezetékét a csatlakozóaljzatra (7).
5
6
8
7

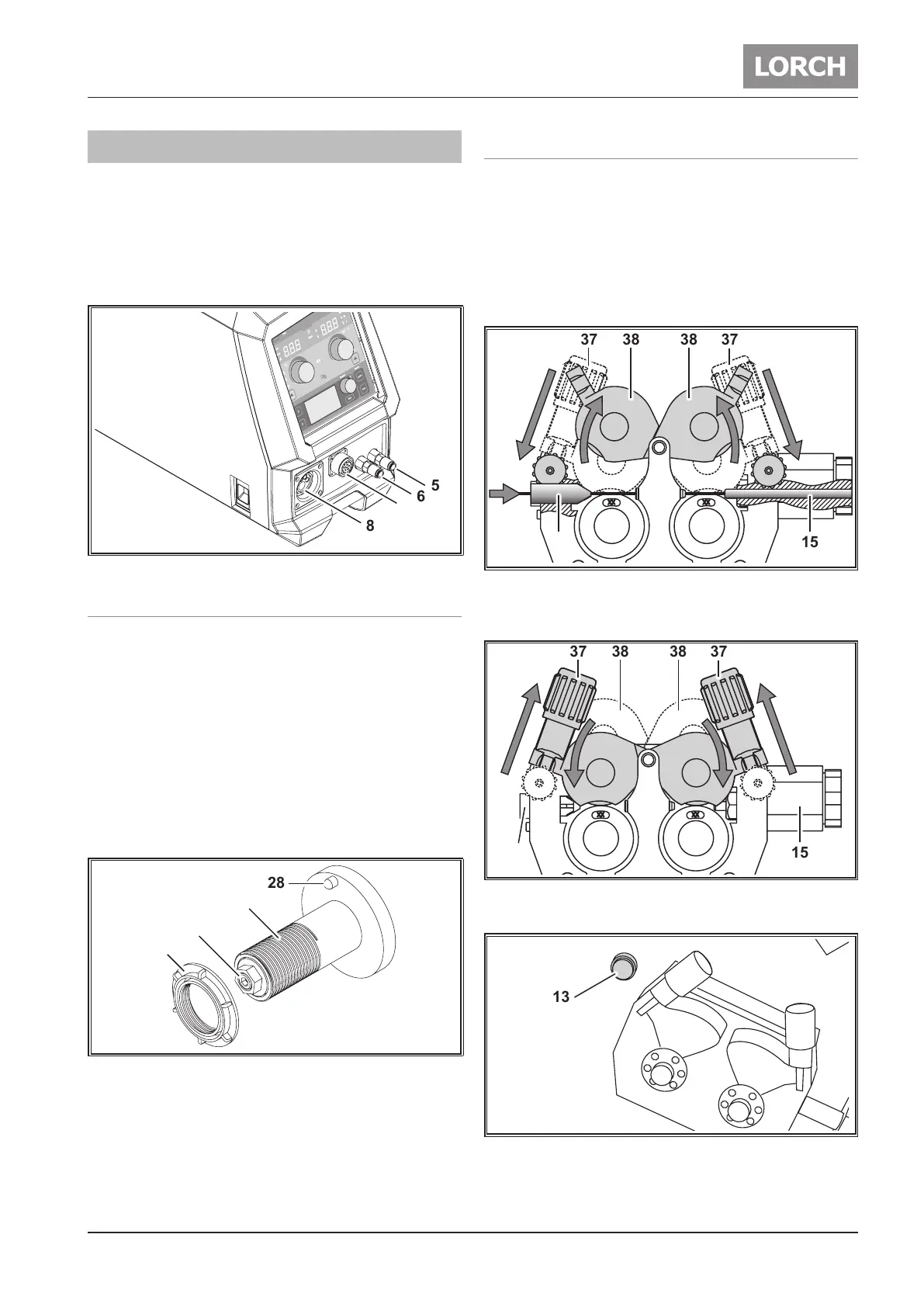

ábr. 8: Csatlakozók
11.1 Huzaldob behelyezése
 Nyissa ki a gép házát, illetve a huzalelőtoló koert, majd
oldja ki a tartótengelyen a leszorító anyát.
 Helyezze a tekercset a tartótengelyre és ügyeljen, hogy a
rögzítő tüske a helyére kerüljön.
 Csavarozza fel a tartóanyát (31) a huzaldobtartó tüskére
(29).
 A huzaldobtartó tüskén (29) lecsavarodás elleni biztosítás
található a tartóanya (31) számára. A tartóanya (31) rög-
zítése akkor helyes, ha elfordításakor ellenállás érezhető.
 Úgy állítsa be a 30-as huzalféket, hogy a pisztolygomb fe-
lengedésekor ne tudjon a hegesztőhuzal tekercse utána
futni.
28
30
29
31
ábr. 9: Huzallefutási tüske
11.2 Elektróda befűzése
 Csavarja ki a pisztolyból az áramátadót.
 Nyissa ki a gépházat.
 A huzalvastagságnak meg kell egyeznie a beállítottal, és a
huzalvezető görgő 35 megfelelő vájatába vezessük a dró-
tot.
 Billentse oldalra a feszítőgörgő rögzítő karját 37 és vezesse
a huzalt a bevezető nyíláson 36 és a központi csatlakozta-
tón 8 át.
37 373838
3535
1536
ábr. 10: 4 görgős előtoló nyitása
 Billentse vissza a feszítőgörgőket 38 és rögzítse a rögzítő
karral 37
37 373838
3535
36
15
ábr. 11: 4 görgős előtoló zárása
 Kapcsolja be a gépet a főkapcsolóval.
13
ábr. 12: Huzal bevezető gomb, FeederPanel Basic
