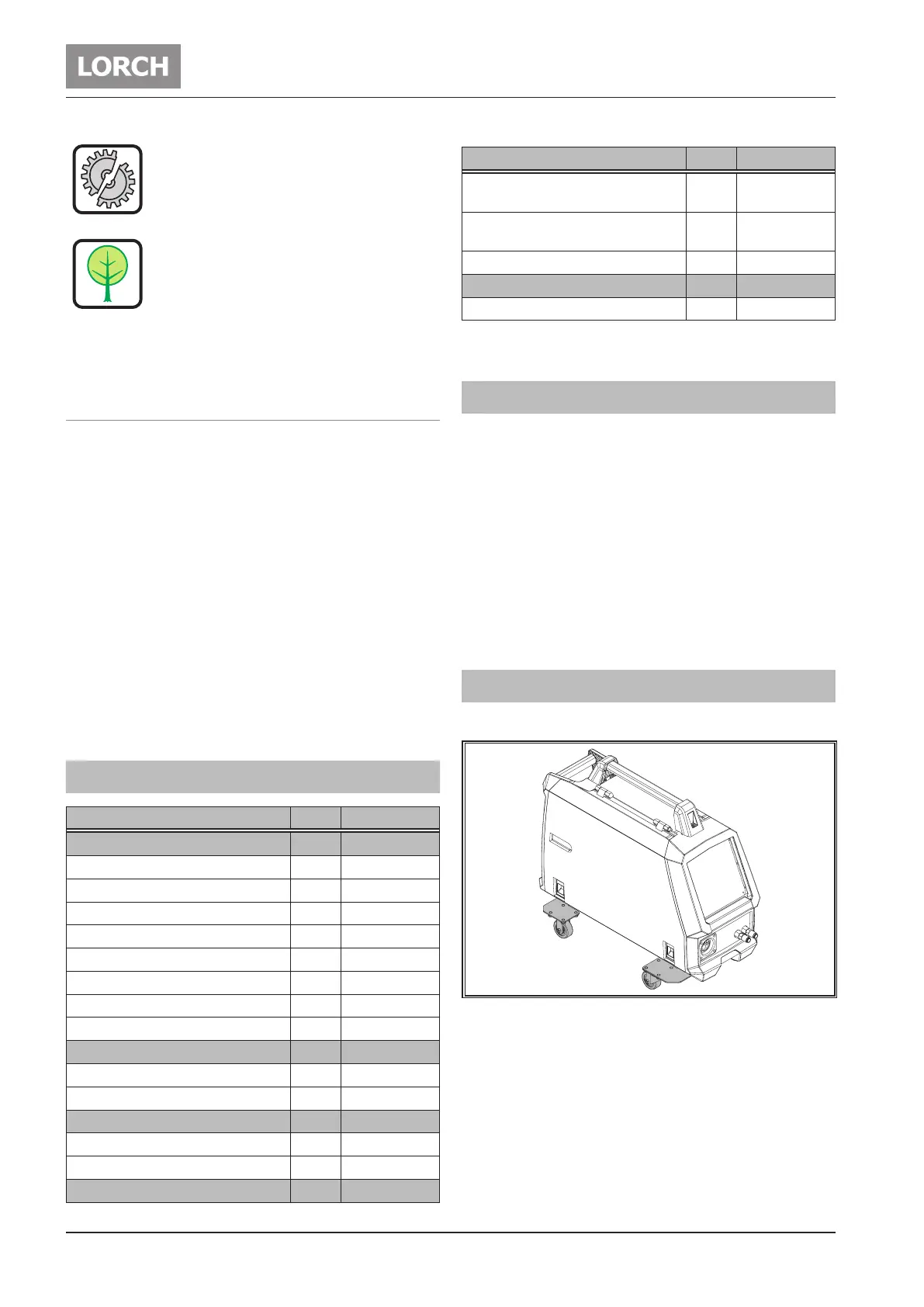

Wyposażenie dodatkowe
- 72 -
02.20909.2079.9-03
Do konserwacji iobsługi technicznej spawarki
stosować wyłącznie oryginalne części zamien-
ne rmy Lorch.
Uwaga, produkty obce mogą uszkodzić insta-
lację.
Chłodziwo nie może przedostać się do środo-
wiska naturalnego!
Utylizować je w sposób przyjazny dla środo-
wiska. Stosować się do aktualnych przepisów
krajowych.
Urządzenie zasadniczo nie wymaga konserwacji. Jest tylko kil-
ka punktów, które należy regularnie sprawdzać, aby utrzymać
spawarkę przez lata wstanie funkcjonalności użytkowej:
12.1 Regularne kontrole
Przed każdym uruchomieniem sprawdzić następujące
punkty spawarki pod kątem uszkodzeń:
palnik spawalniczy iprzyłącza
Przyłącza gazu ochronnego i czynnika chłodzącego
Klawiatura foliowana i panel obsługi
Co dwa miesiące należy wyczyścić spawarkę przez prze-
dmuchanie.
 Wyłączyć źródło prądu spawalniczego.
 Wyciągnąć wtyczkę sieciową ze źródła prądu spawalnicze-
go.
 Otworzyć oba elementy boczne.
 Przedmuchać podajnik drutu suchym, sprężonym powie-
trzem przy niskim ciśnieniu. Należy unikać bezpośrednie-
go przedmuchiwania części elektronicznych z niewielkiej
odległości, aby nie spowodować ich uszkodzenia.
 Zamknąć oba elementy boczne.
13 Dane techniczne
Typ urządzenia MF-08
Spawanie
Zakres spawania (I2max) A/V 550
Prąd spawania przy CW 100 % 40°C A 400
Prąd spawania przy CW 60 % 40°C A 500
Spawane druty stalowe Ø mm 0,6...1,6
Spawane druty aluminiowe Ø mm 1,0...2,4
Spawane druty stalowe CrNi Ø mm 0,8...1,6
Spawane druty CuSi Ø mm 0,8...1,2
Prędkość podawania drutu m/min 2...25
Sieć
Napięcie zasilania U1 VDC 62
Pobór mocy I1 (maks. prąd) A 3
Urządzenie
Stopień ochrony (wg EN 60529) IP23S
Norma EN 60974-5
Wymiary imasa
Typ urządzenia MF-08
Wymiary podajnika drutu
(dł. x szer. x wys.)
mm 575 x 245 x 434
Wymiary podajnika drutu
(dł. x szer. x wys.)
mm 575 x 245 x 380
Ciężar przenośnego podajnika drutu kg 10,6
Wyposażenie podstawowe
Zespół podajnika Rolki 4
Tab. 2: Dane techniczne
CW = czas włączenia
14 Opcje
Cyfrowy Push Pull
Do cyfrowego sterowania palnika Push Pull oraz do urzą-
dzeń z dodatkowym napędem pośrednim.
Palnik Push Pull
W palnikach o długości powyżej 5 m zaleca się używanie
palnika Push Pull. Dzięki dodatkowemu silnikowi przesu-
wu z przodu przy palniku zapewnia on stały przesuw dru-
tu.
Zestawy węży pośredniczących
Przedłużenie między źródłem prądy a korytem przesuwu
drutu od 1 do 20 m.
15 Wyposażenie dodatkowe
Wózek jezdny stojący mini MF-08 (KG11)
Numer katalogowy: 570.3060.0
