Üzembe helyezés
- 140 -
02.20909.2079.9-03

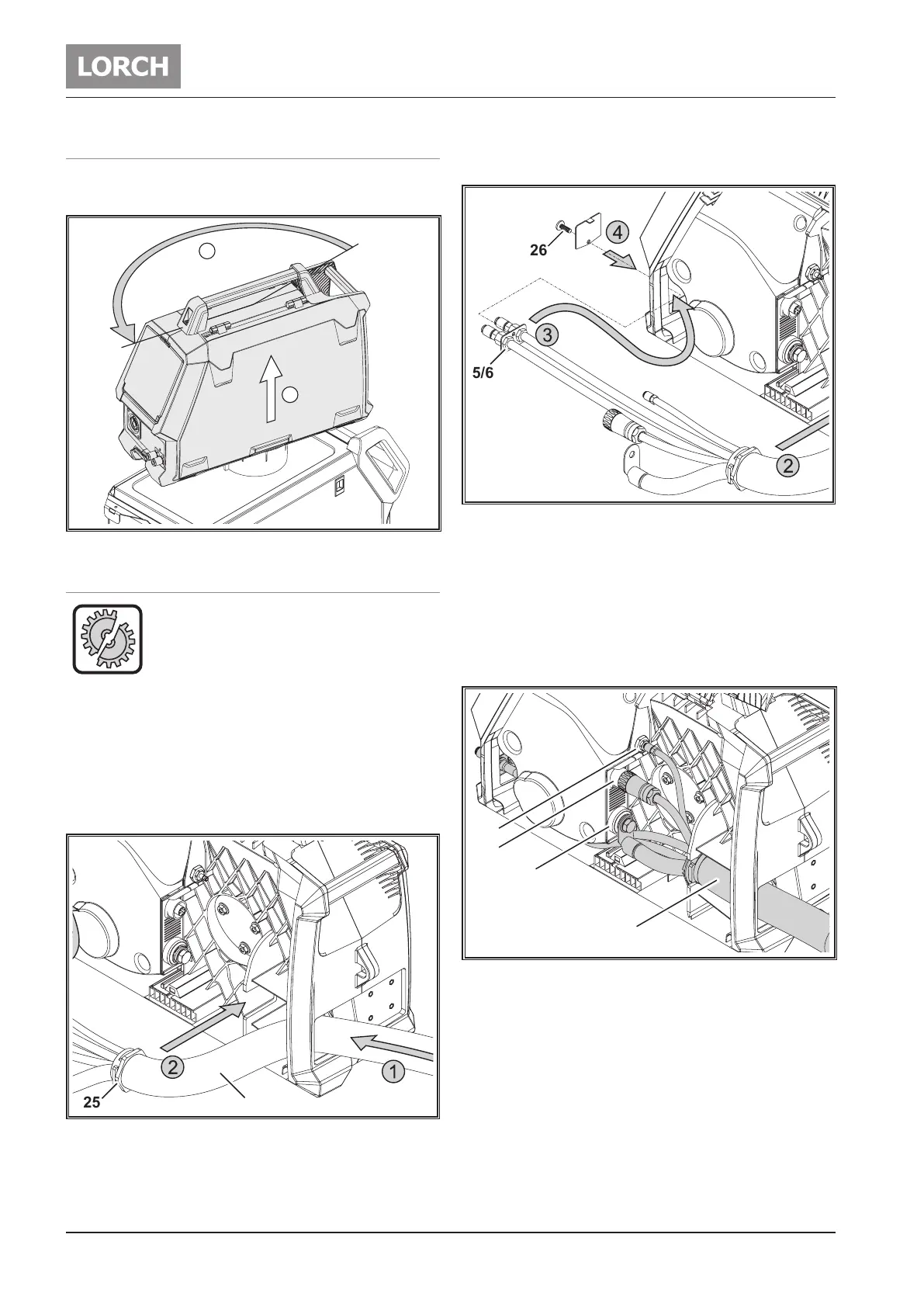

10.2 A koer eltávolítása
 Csavarja el a koert balra ütközésig.
 Emelje le a koert az áramforrásról.
2
1
ábr. 4: A huzalelőtoló koer leszerelése
10.3 Csatlakoztatás
A következő munkafolyamatoknál kapcsol-
ja ki a hegesztő áramforrást a főkapcsolóval:
Pisztoly, tömlőköteg, kiegészítő koer vagy se-
gédmeghajtó fel- és leszerelése.
Ennek gyelmen kívül hagyása működési za-
vart és károsodást okozhat az elektronikus al-
katrészekben.
 Nyissa fel a huzalelőtoló készülék jobb oldalelemét.
 Vezesse át a hegesztő áramforrás köztes tömlőkötegét (19)
a huzalelőtoló készülék hátulján található nyíláson.
 Tolja a köztes tömlőköteg (19) zárját (25) a huzalelőtoló ké-
szülék vezetősínjeibe.
25 19
ábr. 5: Köztes tömlőköteg beszerelése
 Vezesse át belülről a hűtőfolyadék-csatlakozókat (5, 6) be-
lülről huzalelőtoló készülék házának elején található nyí-
láson.
 Rögzítse a hűtőfolyadék-csatlakozókat (5, 6) a csavarral
(26).
26
5/6
ábr. 6: Hűtőfolyadék-csatlakozók felszerelése
 Csatlakoztassa a hegesztő áramforrás köztes tömlőkötegé-
nek vezérlővezetékét a vezérlővezeték csatlakozóaljzatára
(21).
 Csatlakoztassa a hegesztő áramforrás köztes tömlőkötegé-
nek hegesztőáram-vezetékét a hegesztőáram csatlakozó-
jára (20).
 Csatlakoztassa a hegesztő áramforrás köztes tömlőköte-
gének védőgázvezetékét a védőgáz csatlakozójához (22).
22
21
20
19
ábr. 7: Csatlakozóvezetékek felszerelése
