Уход и техобслуживание
- 59 -
02.20 909.2079.9-03
A B C D E

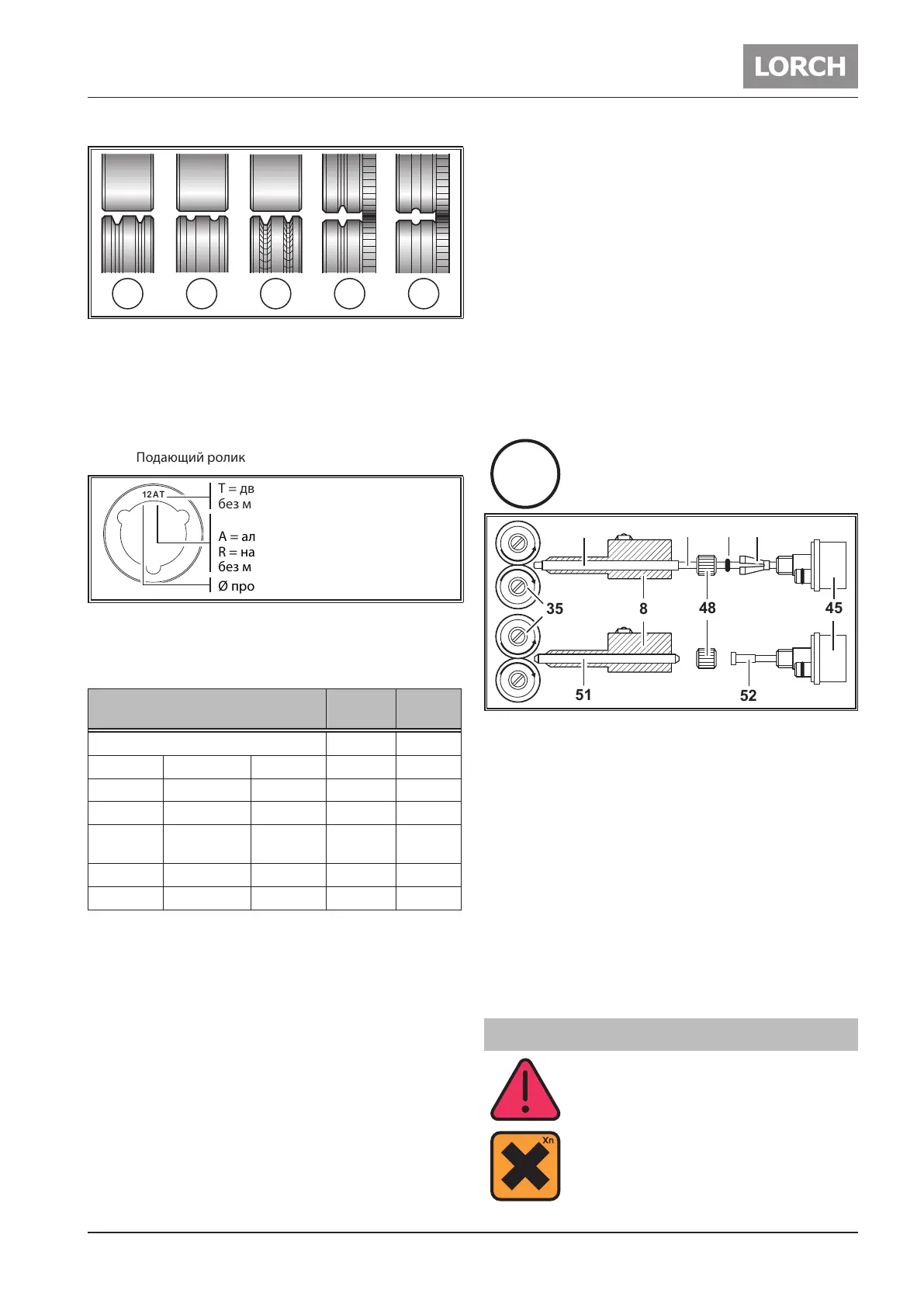

рис. 15: Проволокоподающие ролики
A Подающий ролик для стали
B Подающий ролик для алюминия
C Подающий ролик с накаткой (для порошковой сва-
рочной проволоки)
D Подающий ролик для стали с двумя желобками
E Подающий ролик для алюминия с двумя желобками
12 AT
Ø проволоки в мм / 10
A = алюминий
R = накатка
без маркировки = сталь
T = двойной желобок
без маркировки = ролик с желобком
рис. 16: Маркировка проволокоподающих роликов
Цветовая маркировка роликов подачи про-
волоки
Подающий ролик/материал
Ø прово-
локи
Цвет
Подающий ролик без желобка Все Ø -
Сталь - 0,6 мм черный
Сталь Алюминий - 0,8 мм синий
Сталь Алюминий Накатка 1,0 мм красный
Сталь Алюминий Накатка 1,2 мм оранже-
вый
Сталь Алюминий Накатка 1,6 мм желтый
- - Накатка 2,4 мм серый
табл. 1: Цветовая маркировка роликов подачи проволоки
 Замените горелку для сварки стали соответствующей
горелкой или замените направляющую спираль для
проволоки.
Направляющая спираль для проволоки: (для
стальной или порошковой сварочной прово-
локи)
 Извлеките имеющуюся направляющую спираль для
проволоки или тефлоновый канал и вставьте новую на-
правляющую спираль для проволоки. (См. руководство
по эксплуатации горелки).
 Вставьте направляющую трубку 51 в центральный
разъем.
Тефлоновый канал: (для проволоки из алю-
миния, нержавеющей стали или сплава CuSi)
 Извлеките имеющуюся направляющую спираль для
проволоки или тефлоновый канал и вставьте новый
тефлоновый сердечник. (См. руководство по эксплуа-
тации горелки).
 Извлеките направляющую трубку 51 из центрального
разъема.
 Укоротите выступающий тефлоновый канал таким об-
разом, чтобы он достаточно плотно покрывал ролики
подачи проволоки и протолкните соответствующим
образом укороченную опорную трубку 50 для стаби-
лизации на выступающих пластмассовых сердечниках.
Далее:
 Затяните горелку и проденьте проволочный электрод.
Номера для заказа запасных деталей зави-
сят от типа используемой горелки и диаме-
тра проволоки, см. их в перечнях запасных
деталей для горелки.
50
48
49
47 46
35
45
51
8
52
рис. 17: Прокладка проволоки
8 Центральный разъем
35 Подающий ролик
45 Центральный штекер (горелка)
46 Фиксирующий ниппель (=зажим) тефлонового кана-
ла для наружного диаметра 4,0 мм и 4,7 мм
47 Уплотнительное кольцо круглого сечения
48 Накидная гайка
49 Тефлоновый канал
50 Направляющая трубка для тефлонового канала с
наружным диаметром 4 мм. При наружном диаме-
тре 4,7 мм трубка не требуется.
51 Направляющая трубка
52 Направляющая спираль для проволоки
12 Уход и техобслуживание
При выполнении всех работ по уходу и те-
хобслуживанию необходимо соблюдать
действующие предписания по безопасно-
сти и предотвращению несчастных случаев.
Хладагент опасен для здоровья при про-
глатывании!
В случае проглатывания сразу же пропо-
лощите рот и выпейте большое количе-
ство воды. Немедленно вызовите врача.
